Замена клавиатуры Lenovo ThinkPad T540P
Если на вашей клавиатуре ThinkPad T540p отсутствуют клавиши, есть проблемы с подключением или клавиши заедают, используйте это руководство для замены клавиатуры ноутбука с минимальным набором инструментов.
При эксплуатации клавиатуры возможны проливы жидкостей, накопление мусора или повреждения от механического воздействия. Со временем это может негативно повлиять на работу клавиатуры, приводя к залипанию клавиш или их выпадению, а в худших случаях — к проблемам с подключением к материнской плате.
Перед началом работы обязательно полностью выключите ноутбук и отключите его от зарядного устройства.
Шаг 1
Перед продолжением выключите ноутбук и отключите устройство от питания / зарядного устройства.
Переверните ноутбук так, чтобы была видна нижняя сторона.
Ориентируйте ноутбук так, чтобы выступ батареи был направлен от вас.
Шаг 2
На задней панели ноутбука находятся два скользящих замка для батареи. Они расположены прямо под батареей и помечены небольшим значком замка с обеих сторон.
Держась за оба замка, оттяните их в разные стороны.
Они зафиксируются в этом положении, когда будут полностью отведены.
Шаг 3
Сдвиньте батарею в направлении, противоположном от положения скользящих защелок.
Если батарея не выдвигается, убедитесь, что скользящие замки полностью отведены.
Для установки новой батареи вставьте её обратно так, чтобы сторона со стикером была обращена вниз и в той же ориентации, в которой она была извлечена.
Шаг 4

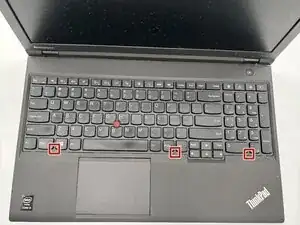

Используйте лопатку, чтобы нажать на три защёлки на нижнем крае клавиатуры, в направлении дисплея.
Шаг 5

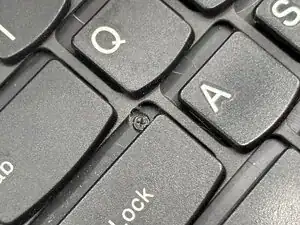

Если винты не видны, сдвиньте пластиковую вставку между клавишами чуть сильнее.

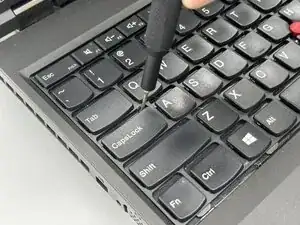

Отверните все шесть винтов M2 x 2.5 мм с фиксатором на клавиатуре крестовой отверткой Phillips #000.
Шаг 6

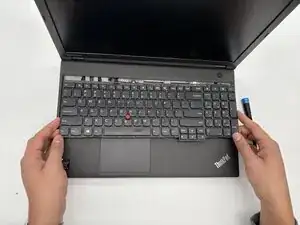

Осторожно приподнимите и поверните клавиатуру так, чтобы дальний край стал ближайшим к вам, и была видна тыльная сторона клавиатуры.
Не натягивайте шлейф, соединяющий клавиатуру с платой.
Шаг 7

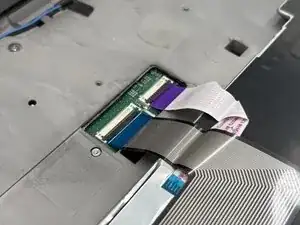

Поднимите чёрную фиксирующую планку, которая удерживает шлейф клавиатуры на материнской плате.

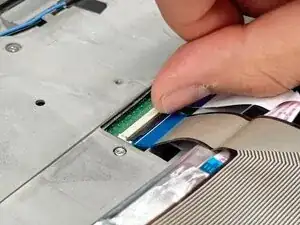

Отключите шлейф.

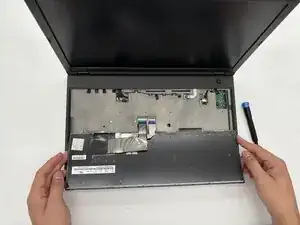

Снимите клавиатуру.
Заключение
Для сборки устройства выполните вышеприведённые шаги в обратном порядке.
Отнесите электронные отходы на переработку к переработчику, сертифицированному по стандарту R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
