Замена радиатора и видеокарты Dell Inspiron E1705

Убедитесь, что компьютер выключен и отключён от внешнего источника питания.

Переверните его и найдите фиксатор извлечения аккумулятора.

Удерживая фиксатор в открытом положении, извлеките аккумулятор.

Если вы планируете работать с внутренними компонентами ноутбука, нажмите и удерживайте кнопку питания в течение 5 секунд. Это разрядит остаточное напряжение на материнской плате и предотвратит электрический удар при дальнейшем обращении.

Удалите 12 винтов Phillips #1 по краям нижней крышки.

Возможно, потребуется также открутить центральный винт рядом с изображением замка.

Поверните компьютер обратно и откройте экран.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть панель, как показано на фотографиях.

Снимайте пластиковую панель осторожно.

Используйте маленькую крестовую отвёртку, чтобы выкрутить винты, обведённые красным.

Аккуратно приподнимите клавиатуру и положите её под экран, как показано на снимке.

Клавиатура по-прежнему будет подключена к материнской плате.

Перед окончательным снятием клавиатуры используйте пластиковый инструмент, чтобы аккуратно поднять зажим, соединяющий клавиатуру с материнской платой.

После отключения клавиатуры полностью снимите её.

Используя крестовую отвёртку, удалите винты, показанные на изображении. Рядом с ними стоит буква «P».

Аккуратно отключите показанные соединения.

Не забудьте кабель дисплея. Он немного правее логотипа Dell вверху.

Также провода беспроводной сети справа могут препятствовать отведению верхней крышки.

После удаления винтов и отключения разъёмов аккуратно отделите панель от нижней крышки с помощью пластикового инструмента для вскрытия.

Снимите пластиковый корпус, аккуратно отгибая его в сторону экрана. При необходимости можно отогнуть экран полностью назад.

Для материнской платы оптический привод уже будет удалён. Однако для нижней крышки его извлекать не обязательно.

Если у вас возникают сложности при снятии верхней пластиковой крышки (и ЖК-экрана) с нижней части, возможно, к адаптеру Wi‑Fi всё ещё подключён провод. Переверните ноутбук, откройте крышку доступа к модулю Wi‑Fi и отсоедините провода антенны (+ и -).

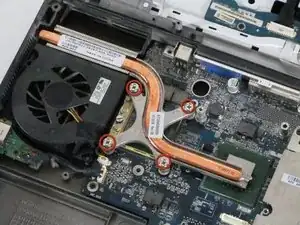

Открутите 4 винта, показанных на снимке.

Винты не выйдут полностью из корпуса.

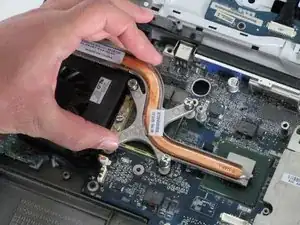

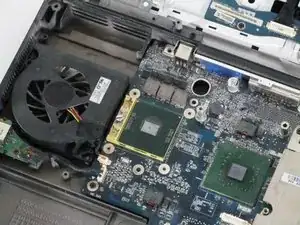

Аккуратно снимите радиатор.

Правый радиатор соединён с видеокартой. Для снятия радиатора требуется также извлечь видеокарту.

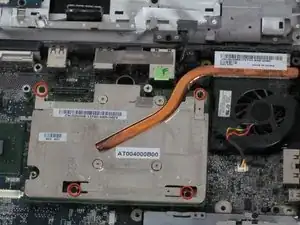

Удалите 4 винта, указанные на первой фотографии.

Винты не выйдут полностью из посадочных мест.

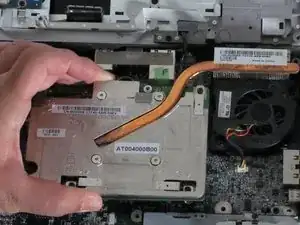

Аккуратно приподнимите видеокарту и радиатор с материнской платы.
