Замена материнской платы Dell Inspiron E1705

Убедитесь, что компьютер выключен и отключён от внешнего источника питания.

Переверните его и найдите переключатель фиксации аккумулятора.

Удерживая переключатель в открытом положении, извлеките аккумулятор.

Если вы собираетесь работать с внутренними компонентами ноутбука, нажмите и удерживайте кнопку питания в течение 5 секунд. Это устранит остаточный заряд на материнской плате и предотвратит электрический удар при её дальнейшей обработке.

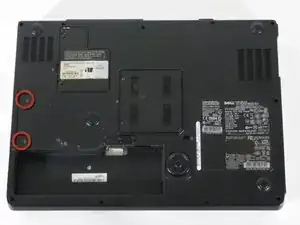

Удалите два винта Phillips #1 с левой стороны компьютера, прямо над отсеком для аккумулятора.

Эти винты фиксируют лоток жёсткого диска в отсеке для диска.

Выдвиньте лоток жёсткого диска из отсека для жёсткого диска.

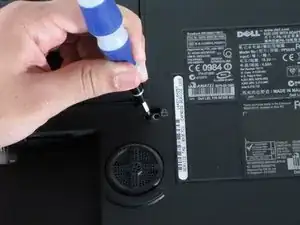

Найдите и снимите показанный винт.

Он отмечен символом замка.

Используя отвёртку, аккуратно выдвиньте оптический привод.

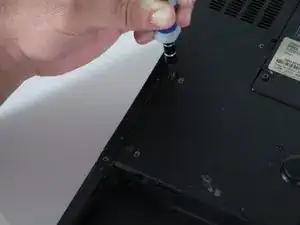

Удалите 12 винтов Phillips #1 по периметру нижней крышки.

Возможно, также потребуется удалить центральный винт рядом со значком замка.

Переверните компьютер обратно и откройте экран.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть панель, как показано на фотографиях.

Снимайте пластиковую панель осторожно.

Отвинтите винты, обведённые красным, маленькой крестообразной отвёрткой.

Аккуратно приподнимите клавиатуру и положите её прямо под экран, как показано на фото.

Клавиатура по-прежнему будет подключена к материнской плате.

Перед полным снятием клавиатуры используйте пластиковый инструмент, чтобы аккуратно поднять фиксатор, соединяющий клавиатуру с материнской платой.

После отключения клавиатуры полностью снимите её.

Используя крестообразную отвёртку, удалите винты, показанные на изображении. Рядом с ними проставлена буква «P».

Осторожно отключите показанные разъёмы.

Не забудьте кабель дисплея. Он расположен немного правее логотипа Dell вверху.

Также кабели беспроводной сети справа могут мешать отодвинуть верхнюю крышку.

После удаления винтов и отключения разъёмов используйте пластиковый инструмент, чтобы аккуратно отделить панель от нижней крышки.

Снимите пластиковую крышку, аккуратно отогнув её в сторону экрана. При необходимости можно отогнуть экран полностью назад.

Для замены материнской платы оптический привод уже будет снят. Однако для нижней крышки обязательно снимать его не требуется.

Если вам трудно отделить верхнюю пластиковую крышку (и ЖК-дисплей) от нижней крышки, возможно, всё ещё подключён провод к модулю Wi‑Fi. Переверните ноутбук, откройте панель доступа к модулю Wi‑Fi и отключите провода + и − антенны Wi‑Fi.

Отвинтите 4 винта, показанные на фотографии.

Винты не выйдут полностью.

Осторожно снимите радиатор охлаждения.

Правый радиатор связан с видеокартой. Для снятия радиатора необходимо также извлечь видеокарту.

Снимите 4 винта, указанные на первой фотографии.

Винты не выйдут полностью.

Осторожно приподнимите видеокарту и радиатор с материнской платы.

Снимите оба вентилятора с компьютера. Это облегчит извлечение материнской платы.

Удалите винты на фотографиях, чтобы снять вентиляторы.

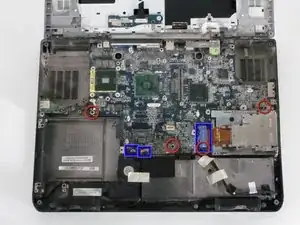

Отключите показанные разъёмы, аккуратно подтянув их вверх.

Снимите показанные винты с материнской платы.

Осторожно извлеките материнскую плату из ноутбука, одновременно приподнимая и отводя её в сторону краёв.

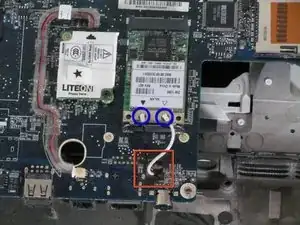

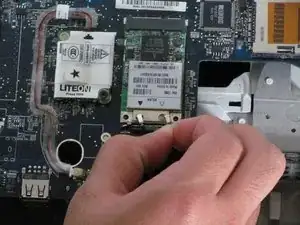

Когда материнская плата будет свободна, переверните её в сторону экрана ноутбука и аккуратно отсоедините чёрный и белый провода от беспроводного модуля.

После отключения проводов проденьте их через отверстие и полностью извлеките материнскую плату из компьютера.

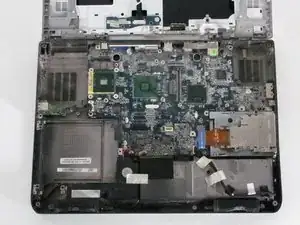

Ваш компьютер должен выглядеть как на фото без материнской платы.
