Замена сборки дисплея Dell Inspiron 14 M4010

В этом руководстве мы покажем, как удалить и заменить сборку дисплея.

Шаг 1

ПРЕДУПРЕЖДЕНИЕ: Перед работой с компьютером ознакомьтесь с информацией по безопасности, которая прилагалась к вашему устройству. Следуйте инструкциям в разделе Перед началом.

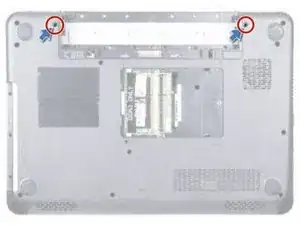

Удалите два винта, крепящих сборку дисплея к корпусу компьютера.

Шаг 2

Переверните компьютер и откройте дисплей как можно шире.

Шаг 3

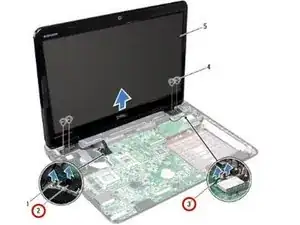

Отключите кабель дисплея от разъема на системной плате и удалите винт заземления кабеля дисплея.

Шаг 4

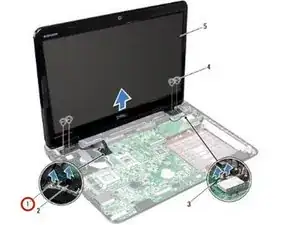

Обратите внимание на маршрутизацию антенн Mini-Card и кабеля дисплея и удалите кабели из направляющих.

Шаг 5

Держите сборку дисплея на месте и удалите четыре винта, крепящих сборку дисплея к корпусу компьютера.

Шаг 6

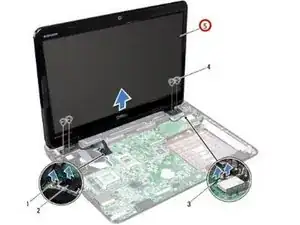

Поднимите и извлеките сборку дисплея из корпуса компьютера.

Шаг 7

Установите НОВУЮ сборку дисплея на место и замените четыре винта (по два с каждой стороны), которые крепят сборку дисплея к корпусу компьютера.

Шаг 8

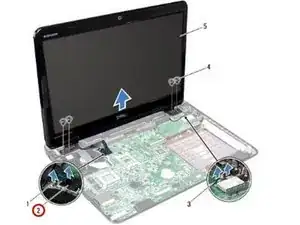

Проложите кабели антенн Mini-Card и кабель дисплея через направляющие.

Шаг 9

Подключите кабель дисплея к разъему на системной плате и замените винт заземления кабеля дисплея.

Шаг 10

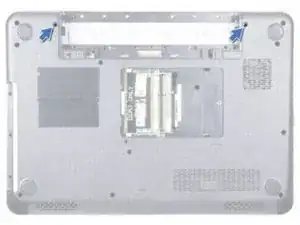

Закройте дисплей и переверните компьютер.

Шаг 11
