Замена дисплейного модуля Dell Inspiron 1122 M102z
В этом руководстве мы покажем, как демонтировать и заменить дисплейный модуль.
Шаг 1
Следуйте инструкциям в разделе Перед началом.
Отключите антенны кабелей Mini-Card от Mini-Card(ов).
Шаг 2

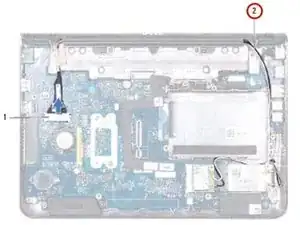

Обратите внимание на маршрутизацию кабелей и осторожно извлеките антенны кабелей Mini-Card из направляющих.
Шаг 3

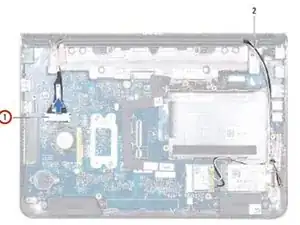

Отключите кабель дисплея от разъёма на системной плате.
Шаг 4

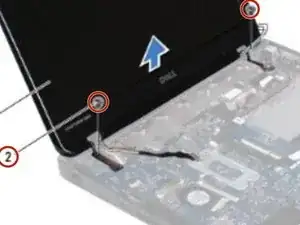

Удалите два винта (по одному с каждой стороны), которые крепят дисплейный модуль к основанию компьютера.
Шаг 5

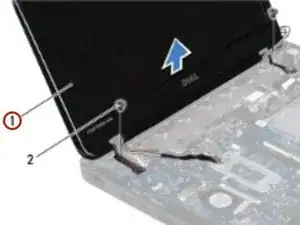

Поднимите и снимите дисплейный модуль с основания компьютера.
Шаг 6

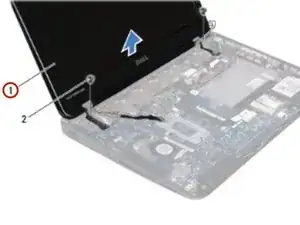

Установите НОВЫЙ дисплейный модуль на место и замените два винта (по одному с каждой стороны), которые крепят дисплейный модуль к основанию компьютера.
Шаг 7
Подключите кабель дисплея к разъёму на системной плате.
Шаг 8
Проложите кабели антенн Mini-Card через направляющие на основании компьютера.
Шаг 9
Подключите антенны кабелей Mini-Card к Mini-Card(ам).
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
