Замена радиатора Dell XPS 15 9570

Ноутбуки

Следуйте этому руководству, если вам необходимо заменить радиатор вашего Dell XPS 15 9570. Вам может потребоваться выполнить эту замену, если ваш компьютер перегревается или если вы хотите нанести больше термопасты.

Перед началом этого руководства выключите ноутбук и отключите его от зарядного устройства.

Шаг 1

Убедитесь, что ваш устройство выключено и отключено от сети перед началом

Переверните устройство так, чтобы задняя крышка компьютера была обращена вверх.

Шаг 2

Используя отвертку Torx T5, удалите десять винтов 3 мм на задней стороне.

Шаг 3

Приподнимите значок системы и с помощью отвертки Phillips #00 удалите два винта 8,5 мм.

Шаг 4

Снимите заднюю крышку с устройства.

Шаг 5

Используя отвертку Phillips #00, удалите четыре винта 4 мм, удерживающие аккумулятор на месте.

Шаг 6

Используйте инструмент открытия iFixit для отключения разъема батареи от материнской платы.

Шаг 7

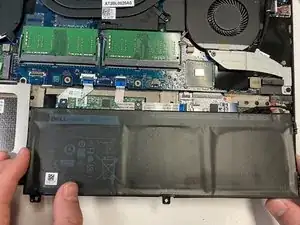

С помощью рук поднимите и удалите аккумулятор из системы.

Шаг 8

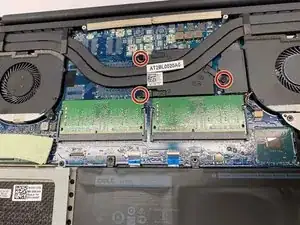

Используя Phillips #00, удалите три (без видеокарты) или четыре (с видеокартой) винта 3 мм, соединяющие радиатор с материнской платой.

Шаг 9

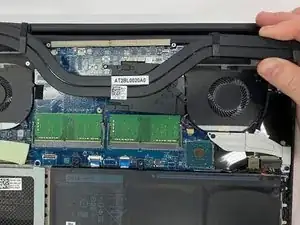

Поднимите радиатор с устройства. Термопаста могла высохнуть, что усложнит это действие, будьте осторожны.

Заключение

Для сборки устройства следуйте этим

Перевод руководства с ifixit.com
