Замена клавиатуры Dell XPS 15 9570

Убедитесь, что устройство отключено от питания и отсоединено перед началом работ

Переверните устройство так, чтобы нижняя крышка компьютера была обращена вверх.

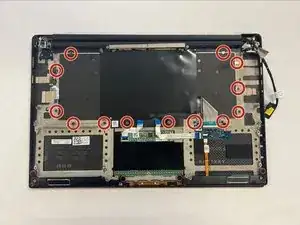

С помощью отвертки Torx T5 отвинтите десять винтов длиной 3 мм на задней панели.

Откройте системуный бейдж и с помощью крестовой отвертки Phillips #00 отвинтите два винта длиной 8,5 мм.

Снимите заднюю крышку с устройства.

С помощью крестовой отвертки Phillips #00 отвинтите четыре винта длиной 4 мм, крепящие аккумулятор.

Используйте инструмент для вскрытия iFixit, чтобы отключить разъём аккумулятора от материнской платы.

Возьмите аккумулятор руками и извлеките его из системы.

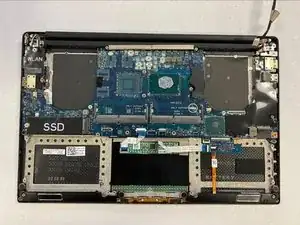

С помощью крестовой отвертки Phillips #00 отвинтите три (без дискретной видеокарты) или четыре (с дискретной видеокартой) винта длиной 3 мм, соединяющие радиатор с системной платой.

Поднимите радиатор с устройства. Теплопроводящая паста могла высохнуть и затруднить эту операцию, будьте осторожны.

С помощью крестовой отвертки Phillips #00 отвинтите два винта длиной 4 мм, закрепляющие серую скобу кабеля дисплея.

С помощью крестовой отвертки Phillips #00 отвинтите винт длиной 4 мм в заднем правом углу вентилятора.

Отключите кабель вентилятора слева от вентилятора и с правой стороны от модуля оперативной памяти, используя инструмент для вскрытия.

Снимите правый вентилятор с устройства.

Повторите шаги 8–11, чтобы снять левый вентилятор с системной платы.

Левый вентилятор закреплён двумя винтами длиной 4 мм. Убедитесь, что вы их отвинтили, если вентилятор не снимается легко.

Сожмите металлические фиксаторы, удерживающие модуль оперативной памяти, используя пальцы. Повторите для каждого фиксатора.

Осторожно поднимите модуль оперативной памяти руками и извлеките его из разъёма.

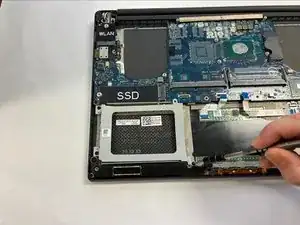

С помощью крестовой отвертки Phillips #00 отвинтите винт длиной 5,5 мм рядом с SSD.

Держите SSD руками и слегка потяните влево.

С помощью крестовой отвертки Phillips #00 ослабьте ловящий винт, удерживающий скобу модуля беспроводной сети.

Снимите скобу с модуля беспроводной сети.

С помощью лопатки отсоедините коаксиальные антенные кабели от Wi‑Fi модуля, аккуратно отщёлкнув их.

Осторожно извлеките модуль беспроводной сети.

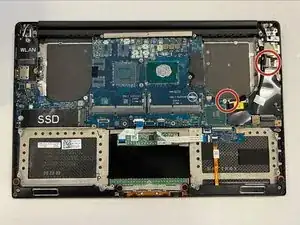

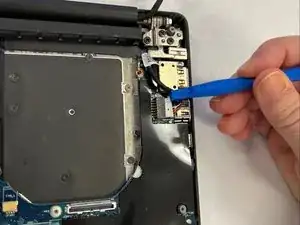

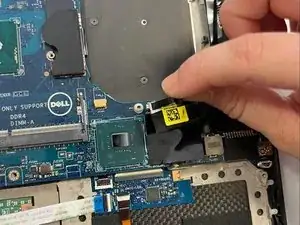

Отключите два кабеля материнской платы с помощью инструмента для вскрытия.

С помощью отвертки Phillips #0 отвинтите четыре винта длиной 4 мм, фиксирующие крышку жёсткого диска.

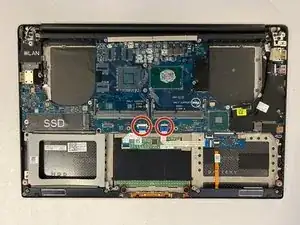

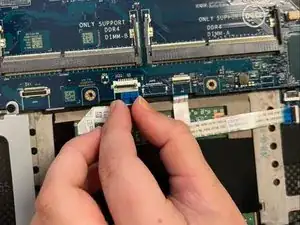

Отключите два кабеля материнской платы, расположенные справа на плате, используя инструмент для вскрытия.

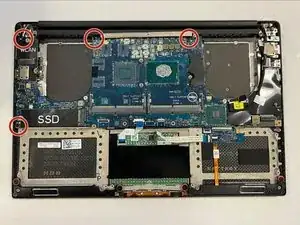

Используя крестовую отвертку Phillips №0, выкрутите 4 оставшихся винта длиной 4 мм, фиксирующих плату.

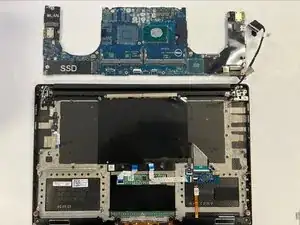

Снимите плату.

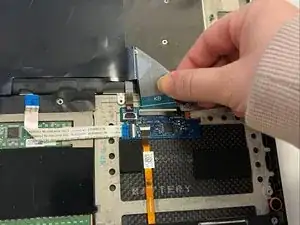

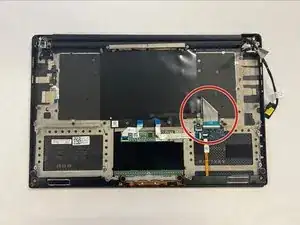

Отключите кабели клавиатуры, обозначенные как BL и KB, с помощью инструмента для открывания.

Отверткой Phillips №00 выкрутите винты длиной 1,9 мм.

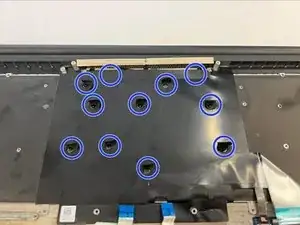

Переверните вырезы на клавиатуре, чтобы открыть доступ и выкрутить оставшиеся винты длиной 1,9 мм под ними.

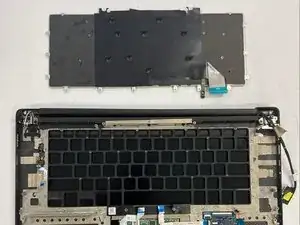

Снимите клавиатуру.
