Замена материнской платы Dell XPS 15 9570
Вы можете использовать это руководство, чтобы узнать шаги для удаления материнской платы вашего Dell XPS 15 9570. Материнская плата создает сеть между всеми основными компонентами системы. Неправильная или поврежденная материнская плата делает невозможным использование компьютера.
Перед началом этого руководства убедитесь, что ноутбук выключен и отключен от сетевого адаптера.
Шаг 1
Убедитесь, что ваше устройство выключено и отключено, прежде чем начинать
Переверните устройство так, чтобы задняя крышка компьютера была направлена вверх.
Шаг 2
Используя отвертку Torx T5, удалите десять винтов размером 3 мм на задней стороне.
Шаг 3
Откройте системную наклейку и с помощью отвертки Phillips #00 удалите два винта размером 8,5 мм.
Шаг 4
Снимите заднюю крышку с устройства.
Шаг 5
Используя отвертку Phillips #00, удалите четыре винта размером 4 мм, крепящие батарею.
Шаг 6
Используйте инструмент для открытия iFixit, чтобы отключить разъем батареи от материнской платы.
Шаг 7
С помощью рук поднимите и удалите батарею из системы.
Шаг 8
Используйте отвертку Phillips #00, чтобы удалить три (без видеокарты) или четыре (с видеокартой) винта размером 3 мм, соединяющих радиатор с системной платой.
Шаг 9
Поднимите радиатор с устройства. Термопаста могла высохнуть, что усложнит эту процедуру, будьте осторожны.
Шаг 10
Используйте отвертку Phillips #00, чтобы удалить два винта размером 4 мм, фиксирующих крепление серого дисплейного кабеля.
Шаг 11
Используя отвертку Phillips #00, удалите винт размером 4 мм в правом заднем углу вентилятора.
Шаг 12
Отключите кабель вентилятора слева от вентилятора и справа от оперативной памяти с помощью инструмента для открытия.
Шаг 13
Поднимите правый вентилятор с устройства.
Повторите шаги 8-11, чтобы снять левый вентилятор с системной платы.
Левый вентилятор крепится двумя винтами размером 4 мм. Убедитесь, что вы их удалили, если вентилятор не снимается легко.
Шаг 14
Сжмите металлические защелки, удерживающие оперативную память на месте, пальцами. Сделайте это для каждой защелки.
Шаг 15
С помощью рук аккуратно поднимите оперативную память от защелок, чтобы безопасно ее извлечь.
Шаг 16
Используйте отвертку Phillips #00, чтобы удалить винт размером 5,5 мм рядом с SSD.
Шаг 17
Держите SSD руками и слегка потяните влево.
Шаг 18
Используя отвертку Phillips #00, ослабьте фиксирующий винт, удерживающий крепление беспроводной карты на месте.
Шаг 19
Снимите крепление беспроводной карты с беспроводной карты.
Шаг 20
Используя лопатку, отключите коаксиальные антенны от Wi-Fi карты, осторожно отщелкивая их.
Шаг 21
Аккуратно извлеките беспроводную карту.
Шаг 22

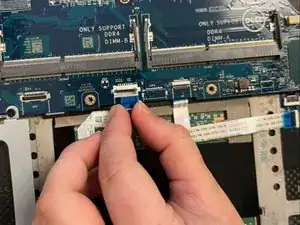

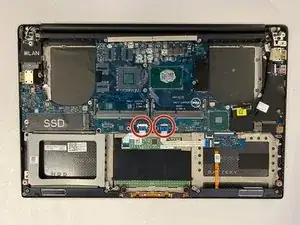

Отключите два кабеля материнской платы, расположенные внизу материнской платы, с помощью инструмента для открытия.
Шаг 23

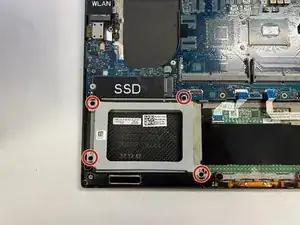

Используя отвертку Phillips #0, удалите четыре винта размером 4 мм, фиксирующие крышку жесткого диска.
Шаг 24

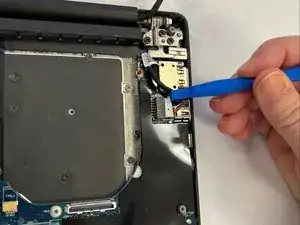

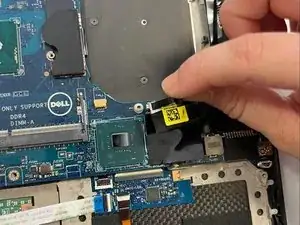

Отключите два кабеля материнской платы, расположенные справа от материнской платы, с помощью инструмента для открытия.
Шаг 25

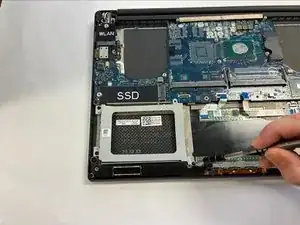

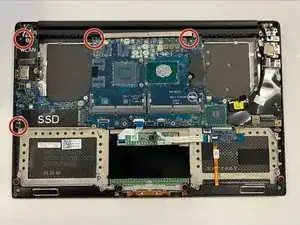

С помощью отвертки Phillips #0 открутите оставшиеся 4 винта длиной 4 мм, удерживающие материнскую плату на месте.

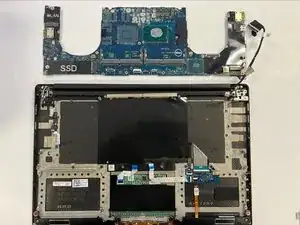

Удалите материнскую плату.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
