ЗАМЕНА ЭКРАНА DELL XPS 15 9560 с FHD матовым TFT / Дисплей

Петли сначала складываются вперёд. Они тугие и требуют усилия.

Сдвиньте крышку антенны Wi‑Fi (между петлями) вправо, пока она не упрётся в правую петлю. Потребуется некоторое усилие. Поднимите крышку и отложите в сторону.

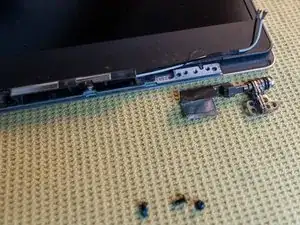

Под чёрной лентой находятся три винта. Отверните эти винты, и петля станет подвижной. Поместите петлю и винты в небольшую ёмкость.

Антенна Wi‑Fi крепится четырьмя винтами. Отверните винты, поместите антенну и винты в ёмкость.

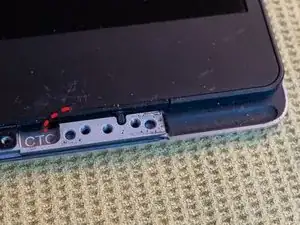

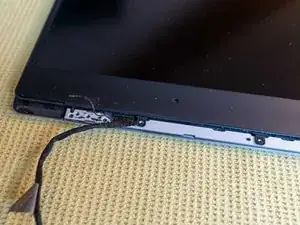

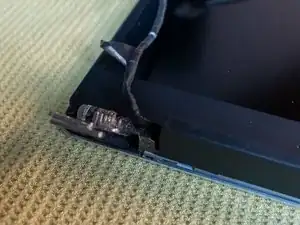

Один конец той же нити расположен рядом с отверстиями для винтов петель. Нить проходит между крышкой и TFT. На фото нить выделена красным. Она может лежать в углублении — тогда её нужно вытащить.

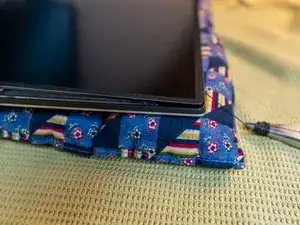

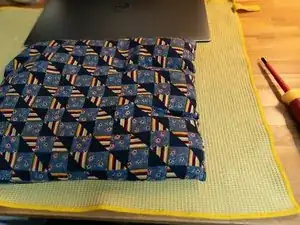

Крышку необходимо сильно прогреть, так как TFT приклеен. Клей размягчается при нагреве. Крышка металлическая, тепло до внутренней части передаётся с задержкой. Я использовал грелёную подушку из зерна, или две рядом. Конечно, можно использовать и другие способы...

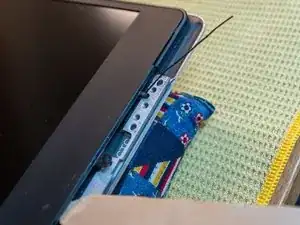

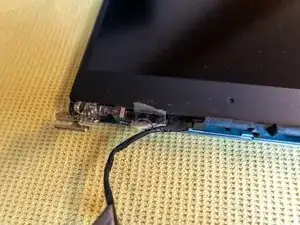

Правую нить вытягивают наружу. Нить приходится огибать препятствия (пластиковый выступ) время от времени. Медиатор или деревянная лопатка помогут слегка приподнять дисплей. Тогда нити станет больше пространства.

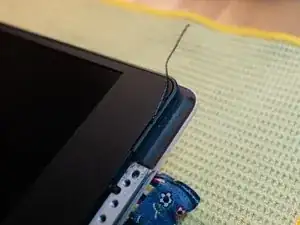

Нить прорезает клейкую ленту за TFT по узкой стороне. Я обмотал нить вокруг пассатижей, чтобы можно было приложить необходимое усилие при натягивании. Режьте только до верхней длинной стороны. На длинной стороне клея нет. Повторите с другой стороны. Вставьте распорки, иначе TFT снова прилипнет.

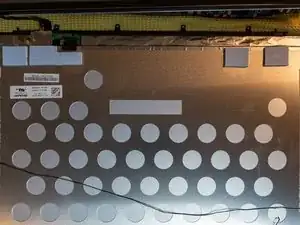

TFT можно снять. На внутренней стороне крышки видны направляющие для нити. На дисплее видны разрезанные клейкие ленты.

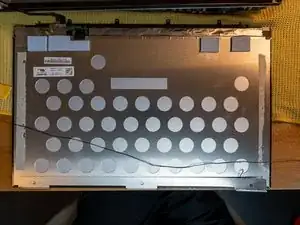

Второе фото: режущая нить на дисплее. Хорошая идея от инженеров Dell :-). На случай, если дисплей действительно нужно приклеить обратно.

Осторожно удалите теплопроводящую подушку лезвием и положите её на плёнку. Отметьте положение подушек.

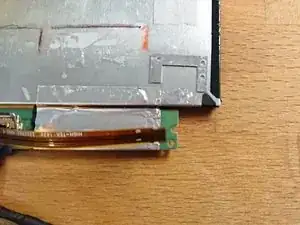

Снимите толстую алюминиевую фольгу, закрывающую кабель камеры. Сохраните фольгу.

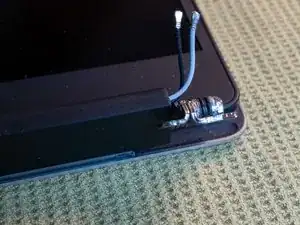

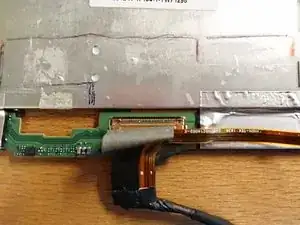

Удалите клейкую ленту над разъёмом дисплея. Отогните защёлки, потяните разъём наружу. Отключите кабель подключения камеры. Отсоедините точку подключения камеры (подогрейте её).

Осторожно отлепите приклеенную камеру. ВАЖНО! Камеру нужно приклеить на новом дисплее точно в том же месте. Отверстие в рамке дисплея маленькое.

Важно! Камеру нужно поместить на новом дисплее очень точно в том же положении.

Вставьте, отогните защёлки, снова прикрепите клейкую ленту.

Закрепите оба компонента как можно точнее на новом TFT.

Это был для меня самый неприятный шаг. Тонкая алюминиевая рамка приклеена к TFT сильным клеем. Клей очень прочный. Снова помогает сильный нагрев. Предупреждение: тонкую рамку нельзя сгибать — она может сломаться. Аккуратно снимайте по частям и вставляйте деревянные распорки между частями.

Рамку нужно очистить от всех остатков клея. Не царапайте внутренний край, иначе потом это будет видно, так как он перестанет быть чёрным...

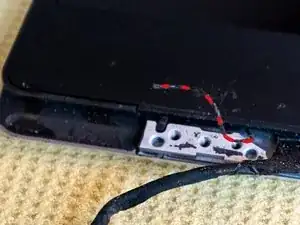

Если вы рискуете не извлекать крышку полностью, можно этого шага и не делать. Я вернул нить обратно в желоб, где она была. Нить для меня очень важна. Есть наклейки, которые фиксируют нить на месте.

Я использовал тонкую ковровую ленту без армирующей нити для усиления.

Проверьте всё ещё раз. Пока не снимайте защитную плёнку с клейкой ленты. Попробуйте подсоединить дисплей. Примерно установите рамку дисплея. Видна ли камера через отверстие в рамке? На своих местах ли концы нитей? Если всё правильно — переходите к шагу 22

Удалите защитную плёнку с клейкой ленты. Вставьте язычки дисплея в верхнюю часть крышки, опустите дисплей.

Я приклеил двустороннюю ленту на заднюю часть рамки. Идеальной была бы чёрная лента. Я не хотел использовать жидкий клей или Сикафлекс, поэтому единственным вариантом была только двусторонняя лента. Лента не должна выступать — я обрезал её острым лезвием.

Удалите защитную плёнку с клейкой ленты и приклейте рамку на место. Плотно прижмите по всему периметру.

Я опускаю дальнейшие инструкции. Соберите все компоненты крышки и закрепите узел дисплея винтами на месте. Далее используйте сервисное руководство Dell и радуйтесь новому дисплею без битых пикселей.

Ещё одно устройство спасено, которое по сегодняшним меркам имеет достаточную производительность и ещё много лет может использоваться.
