Замена DVD-привода Asus X751L
Это руководство проведет вас через процесс удаления и замены неисправного DVD-привода.
Шаг 1
С закрытым экраном переверните ноутбук вверх дном, лицевой стороной к себе.
Удалите шесть винтов Phillips #00 длиной 14,6 мм.
Удалите четыре винта Phillips #00 длиной 6,6 мм.
Шаг 2
Переверните ноутбук и откройте крышку.
Подденьте по краям корпуса ноутбука с помощью пластикового инструмента.
Слишком сильное поддевание может сломать пластиковые зажимы.
Шаг 3
Осторожно поднимите клавиатуру.
Будьте крайне осторожны при подъеме клавиатуры. Между модулем клавиатуры и материнской платой находятся два кабеля с нулевым усилием (ZIF). Не поднимайте модуль слишком высоко.
Отключите два разъема ZIF от материнской платы, поддевая кремовый выступ ногтем.
Шаг 4
С открытой панелью клавиатуры, смотрите на ноутбук с внутренними компонентами к себе.

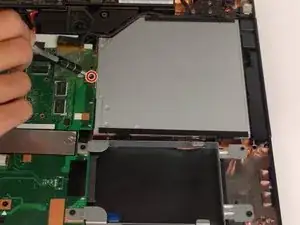

Удалите один винт Phillips #00 длиной 4,6 мм.
Шаг 5

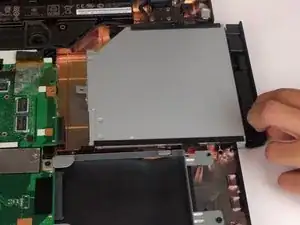

Вытащите оптический привод.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
