Замена правого динамика Microsoft Surface Pro 11

Перед началом ремонта разрядите аккумулятор ноутбука до уровня ниже 25%. Заряженный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Положите Surface Pro экраном вниз и откройте подставку примерно под углом 90°.

Пальцем сильно нажмите на выемку крышки SSD, пока крышка не выскочит.

Снимите крышку SSD.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить винт длиной 2,4 мм, крепящий SSD.

Удаление SSD также выполняет функцию отключения аккумулятора и должно быть сделано перед любыми крупными ремонтами.

Не тяните вверх под острым углом — вы можете повредить SSD и его разъём.

Используйте плоский конец лопатки, чтобы осторожно приподнять зазубренный край SSD настолько, чтобы можно было захватить нижние углы пальцами.

Пальцами или пинцетом аккуратно вытяните SSD из разъёма и удалите его.

При сборке заново полное вставление SSD в разъём может быть затруднено. Если возникают трудности, удерживайте SSD на месте и используйте плоский конец лопатки, чтобы нажать на зазубренный край.

При отделении экрана от рамки не вставляйте инструмент глубже указанных размеров по соответствующим краям. В противном случае вы можете повредить внутренние компоненты устройства.

2 мм с левой, правой и нижней сторон

Не вставляйте инструмент ни в коем случае вблизи фронтальной камеры на верхнем крае

8 мм вдоль верхнего края (везде, кроме зоны фронтальной камеры)

По периметру экран сцеплён с рамкой мягким клеем. Нагрев экрана размягчит клей и облегчит отделение.

Нагрейте iOpener и положите его на правый край экрана на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен или тепловую пушку. Но будьте осторожны: экран и аккумулятор чувствительны к нагреву.

Помните, не вставляйте медиатор глубже, чем 2 мм на правом крае.

Вставьте кончик медиатора под экран рядом с нижней частью выреза под правый динамик.

Проведите медиатором к нижнему краю и слегка поверните, чтобы кончик зашёл под выемку в экране.

Проведите медиатором вниз по правому краю, чтобы отделить клей, который фиксирует экран.

Оставьте медиатор вставленным под нижним правым углом, чтобы клей не слипся снова.

Нагрейте нижний край экрана с помощью iOpener, фена или тепловой пушки, чтобы размягчить клей.

Помните, не вставляйте медиатор глубже, чем 2 мм на нижнем крае.

Вставьте второй медиатор под нижний правый угол экрана и проведите им вдоль нижнего края, чтобы отделить клей.

Оставьте второй медиатор вставленным под нижним левым углом, чтобы клей не слипся снова.

Нагрейте левый край экрана с помощью iOpener, фена или тепловой пушки, чтобы размягчить клей.

Помните, не вставляйте медиатор глубже, чем 2 мм на правом крае.

Вставьте третий медиатор под нижний левый угол экрана и проведите им вверх по левому краю, останавливаясь у нижней части выреза под левый динамик.

Оставьте медиатор вставленным под экраном, чтобы клей не слипся снова.

Подогрейте верхний край экрана с помощью iOpener, фена или тепловой пистолета, чтобы размягчить клей.

Вставьте четвертую медиаторную лопатку под экран рядом с верхней частью выреза левого динамика.

Сдвиньте лопатку к верхнему краю и слегка поверните её, чтобы наконечник зашёл под вырез в экране.

Не вставляйте лопатку глубже, чем на 8 мм на верхнем крае.

Ведите лопатку вдоль верхнего края и остановитесь до того, как дойдёте до фронтальной камеры.

Будьте очень осторожны, не касайтесь объективa фронтальной камеры инструментом.

Удалите лопатку так, чтобы она могла пройти над фронтальной камерой.

Ведите лопатку вдоль верхнего края, пока она не пройдет мимо камеры.

Вставьте лопатку на глубину 8 мм под экран и сдвиньте её в правый верхний угол, чтобы отделить оставшийся клей.

Вставьте плоские кромки двух лопаток под экран, ниже двух вырезов для динамиков.

Используйте лопатки, чтобы аккуратно поддеть экран и полностью отделить его от рамки.

Пока не пытайтесь снимать экран — он всё ещё подключён шлейфом к устройству.

Если экран где‑то застрял, используйте лопатку, чтобы отделить клей в этой области. Не вставляйте лопатку слишком глубоко под экран.

После полного отделения экрана отогните верхний край через нижний и положите экран на плоскость, следя за тем, чтобы не натянуть шлейф.

Используйте наконечник лопатки, чтобы приподнять проводящую ленту с медного экрана, рядом с центром устройства.

Вставьте одну руку изогнутых пинцетов в один из зазоров на кромке экранашного экрана шлейфа.

С помощью пинцета аккуратно подденьте и снимите экранный экран.

Старайтесь как можно меньше деформировать экранный экран — вы будете использовать его повторно при сборке.

Вставьте плоский конец лопатки под зарубленный угол пресс‑коннектора шлейфа экрана и подденьте его, чтобы отключить.

Возьмитесь за экран обеими руками и снимите его.

При сборке следуйте этому руководству для замены клея для экрана и установки экрана.

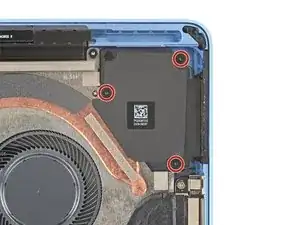

Используйте отвертку Torx Plus 3IP, чтобы выкрутить три винта длиной 2,6 мм, крепящие правый динамик.

Осторожно — не порвите кусок графитовой плёнки, покрывающей правый динамик.

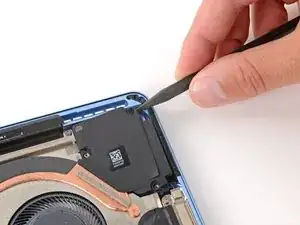

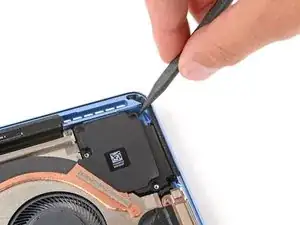

Подденьте правый динамик лопаткой настолько, чтобы за него можно было ухватиться пальцами.

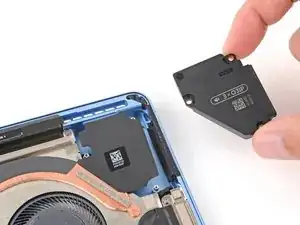

Поднимите и снимите динамик.
