Замена блока дисплея Dell Inspiron 10z 1120
В этом руководстве мы покажем, как снять и заменить блок дисплея.
Шаг 1
ВНИМАНИЕ: Перед началом работы внутри компьютера прочтите инструкции по технике безопасности, прилагаемые к устройству. Выполните указания из раздела «Перед началом работы».
ОСТОРОЖНО: Чтобы избежать повреждения от статического электричества, подключите себя к заземлению с помощью заземляющего браслета или периодически касайтесь неокрашенной металлической поверхности (например, разъема на корпусе компьютера).

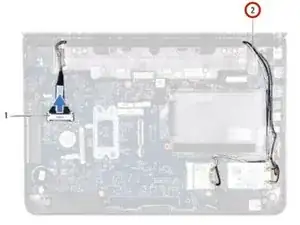

Отсоедините кабели антенны модуля Mini-Card от модуля(ов) Mini-Card.
Шаг 2
Запомните путь прокладки кабелей и аккуратно извлеките кабели антенны модуля Mini-Card из направляющих.
Шаг 3

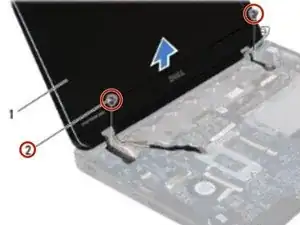

Выкрутите два винта (по одному с каждой стороны), которые крепят блок дисплея к корпусу компьютера.
Шаг 4

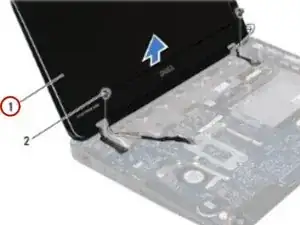

Поднимите и снимите блок дисплея с корпуса компьютера.
Шаг 5
Установите НОВЫЙ блок дисплея на место и установите на место два винта (по одному с каждой стороны), которые крепят блок дисплея к корпусу компьютера.
Шаг 6

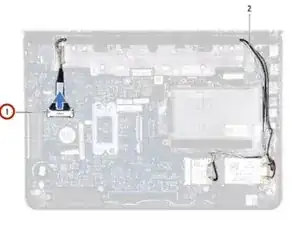

Подключите кабель дисплея к разъему на системной плате.
Шаг 7

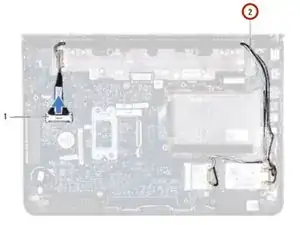

Проложите кабели антенны модуля Mini-Card через направляющие на корпусе компьютера.
Шаг 8
Подключите кабели антенны модуля Mini-Card к модулю(ям) Mini-Card.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
