Замена порта зарядки пера Lenovo ThinkPad X1 Yoga 2-го поколения

Ноутбуки

Перед использованием этого руководства убедитесь, что ваше перо правильно вставлено в зарядный слот или что оно не повреждено вблизи зарядного разъема. Вы также можете следовать этому руководству до Шага 3, чтобы убедиться, что зарядный провод не отсоединен от порта на плате. Если это так, подключите провод обратно и проверьте порт зарядки.

Если вы установили, что порт зарядки поврежден или больше не заряжает перо, замените порт зарядки, следуя этому руководству. Будьте осторожны при работе с шлейфом, чтобы избежать повреждения внутренних компонентов.

Шаг 1

Убедитесь, что ноутбук выключен, а кабель зарядки отключен перед открытием задней крышки.

Переверните ноутбук, чтобы получить доступ к задней крышке.

Шаг 2

Используйте отвертку Phillips #0 для удаления восьми винтов длиной 8 мм.

Шаг 3

Снимите заднюю крышку.

При снятии задней крышки может раздаться хлопающий звук.

Шаг 4

Уберите перо из его слота на стороне ноутбука перед тем, как снять порт зарядки пера.

Шаг 5

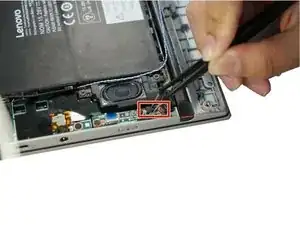

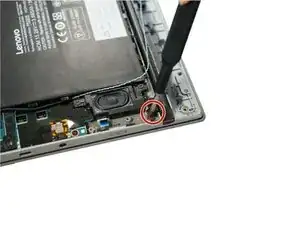

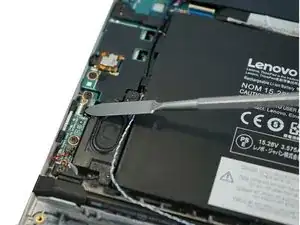

Поднимите вкладку с помощью пластикового инструмента, чтобы обнажить шлейф.

Не используйте металлический инструмент, если это не для серьезного подъема. Металлический инструмент может повредить или проколоть внутренние компоненты вашего устройства, поэтому используйте пластиковый открывающий инструмент или нейлоновый шлиц.

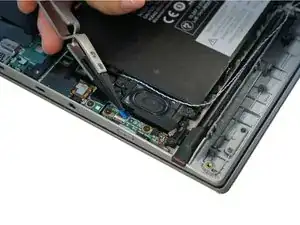

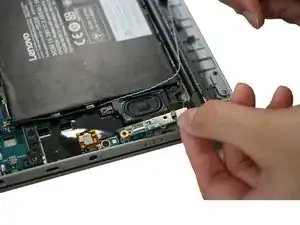

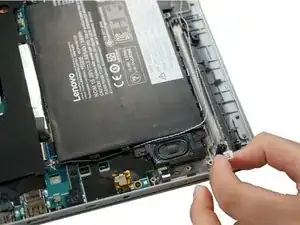

Осторожно вытащите шлейф с помощью пинцета Pro/ESD/наклонного.
