Замена клавиатуры Lenovo ThinkPad X1 Yoga 2nd Generation

Перед открытием задней крышки убедитесь, что ноутбук выключен и зарядный кабель отключён.

Переверните ноутбук, чтобы получить доступ к задней крышке.

Используйте крестовую отвёртку Phillips #0, чтобы удалить восемь винтов 8 мм.

Снимите заднюю крышку.

При снятии задней крышки может раздаваться щелчок.

Проследите ленту-кабель, идущую от левого динамика к материнской плате.

Поднимите чёрный разъём вверх и освобождайте провод кабеля вручную.

При необходимости поднимите этот разъём с помощью пинцета Pro/ESD/под углом.

Удалите по два винта 6 мм Phillips #0 с каждого динамика.

Снимите динамики с устройства пальцами.

Используйте пластиковую лопатку, чтобы отжать ленту-кабель, идущую от верхней средней части аккумулятора, из разъёма на материнской плате.

Не используйте металлическую лопатку, как показано на фотографиях. Металлическая лопатка предназначена только для серьёзной силы рычага. При её применении к внутренним компонентам устройство может быть проколото или повреждено.

Используйте крестовую отвёртку Phillips #0, чтобы удалить один винт 6 мм в нижней средней части аккумулятора.

Снимите аккумулятор.

Поднимите маленькую металлическую защёлку с помощью пластиковой лопатки.

Не используйте металлическую лопатку, если только она не применяется для серьёзной силы рычага. Металлическая лопатка может повредить или проколоть внутренние компоненты устройства при чрезмерном давлении.

Осторожно поднимите ленту-кабель из её разъёма с помощью пинцета с нейлоновыми наконечниками.

Используя крестовую отвёртку Phillips #0, выкрутите четыре винта 4 мм, находящиеся непосредственно рядом с вентилятором.

Ослабьте четыре винта 5 мм в металлическом удлинителе, прикреплённом к вентилятору.

Винты не нужно полностью вынимать из вентилятора.

Снимите вентилятор пальцами.

Используя крестовую отвёртку Phillips #0, удалите все 16 винтов 6 мм, соединяющих материнскую плату с корпусом компьютера.

С помощью нейлоновой лопатки отсоедините серые и чёрные провода.

С помощью нейлоновой лопатки аккуратно отсоедините розовую защёлку от материнской платы.

Осторожно снимите чёрную ленту пальцами.

Не удаляйте липкий остаток с обратной стороны секции.

Поднимите чёрную заслонку с помощью пластиковой лопатки.

Вытяните ленту-кабель с чёрной защёлкой.

Удалите фиолетовую защёлку, аккуратно потянув её наружу.

Удалите синюю защёлку, аккуратно потянув её наружу.

Аккуратно поднимите за боковые части руками и снимите материнскую плату.

Поднимите чёрную заслонку пластиковой лопаткой.

Вытяните ленту-кабель с чёрной защёлкой.

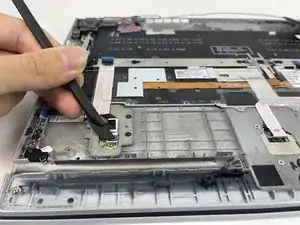

Используйте лопатку, чтобы осторожно отжать ленту-кабель вверх.

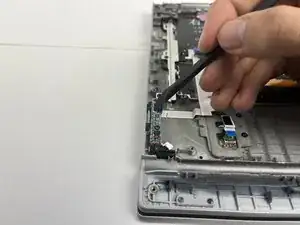

Используйте лопатку, чтобы отключить ленту-кабель.

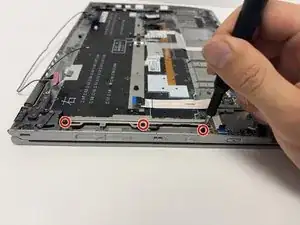

Используйте крестовую отвёртку Phillips #0, чтобы удалить три винта 2.8 мм, удерживающие эту металлическую пластину.

Повторите тот же процесс для идентичной металлической пластины на противоположной стороне.

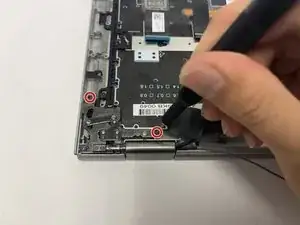

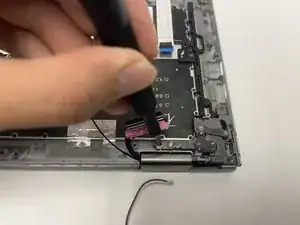

Используйте отвертку Phillips №0, чтобы выкрутить два винта длиной 5,4 мм, соединяющих крепление петли с основанием.

Повторите на противоположном креплении петли.

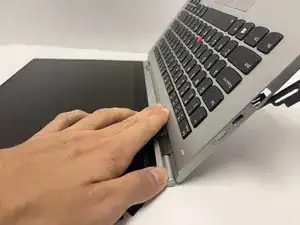

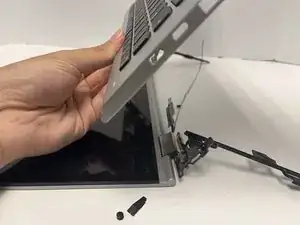

Откройте петлю ноутбука, оттянув экран от клавиатуры.

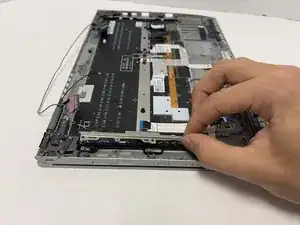

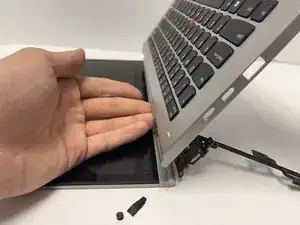

Поднимите клавиатуру вверх и снимите её с кронштейнов петель.

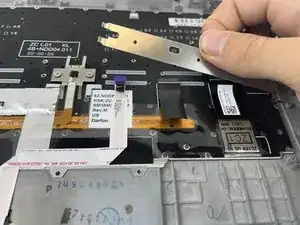

Используйте отвертку Phillips №0, чтобы выкрутить два винта длиной 3,2 мм, фиксирующие металлическую планку с правой стороны.

Повторите с идентичной планкой слева.

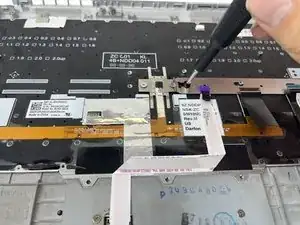

Используйте отвертку Phillips №0, чтобы выкрутить два винта длиной 2,5 мм на металлической пластине в центре клавиатуры.

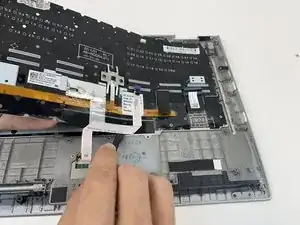

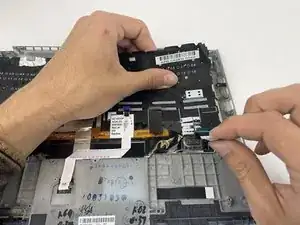

Осторожно потяните за чёрный фиксатор, чтобы вынуть ленточный кабель с задней стороны клавиатуры.

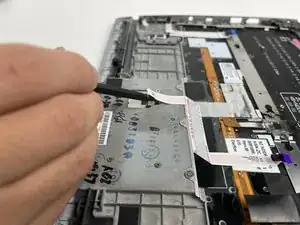

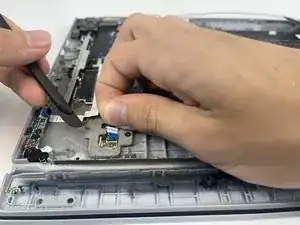

Используйте пластиковую лопатку, чтобы поддеть чёрную пластиковую плёнку на задней стороне клавиатуры.

Аккуратно оттяните липкие края плёнки вручную и лопаткой.

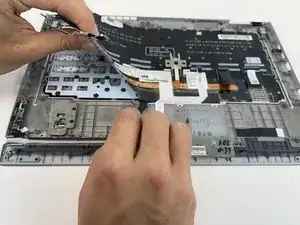

Поднимите и осторожно снимите пластиковую плёнку.

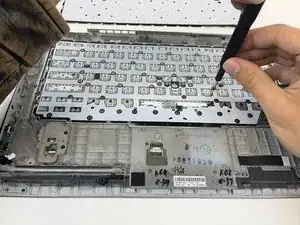

Удалите все винты длиной 2 мм с задней стороны клавиатуры с помощью отвертки Phillips №000.

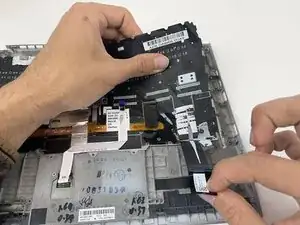

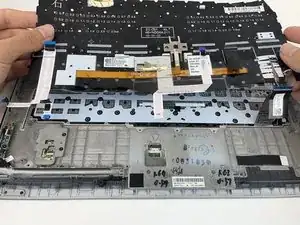

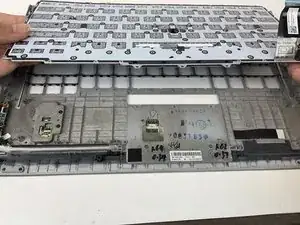

Осторожно поднимите клавиатуру и извлеките её из ноутбука.
