Замена Touch ID в Lenovo ThinkPad X1 Yoga 2-го поколения
Если Touch ID перестал работать, возможно, он неисправен. Чтобы определить, требуется ли замена Touch ID, выполните шаги этого руководства, чтобы получить доступ к шлейфу. Если шлейф отсоединён — подключите его. Если Touch ID по-прежнему не считывает отпечаток, замените его, следуя этому руководству. Убедитесь, что вы устанавливаете деталь Touch ID именно для Lenovo ThinkPad X1 Yoga 2-го поколения. Это руководство не особенно сложное, но будьте осторожны при снятии деталей, таких как шлейф, чтобы избежать повреждений.
Шаг 1
Перед снятием задней крышки убедитесь, что ноутбук выключен и кабель питания отключён.
Переверните ноутбук, чтобы получить доступ к задней крышке.
Шаг 2
Используйте крестовую отвёртку Phillips #0, чтобы вывернуть восемь винтов длиной 8 мм.
Шаг 3
Снимите заднюю крышку.
При снятии задней крышки может раздаваться щелчок.
Шаг 4
Проследите шлейф, идущий от левого динамика к материнской плате.
Подденьте чёрный разъём вверх и освободите провод шлейфа вручную.
При необходимости подденьте этот разъём с помощью пинцета Pro/ESD/с изогнутыми наконечниками.
Шаг 5
Выверните по два винта Phillips #0 длиной 6 мм с каждого динамика.
Шаг 6
Вынимайте динамики из устройства пальцами.
Шаг 7
С помощью лопатки отстегните шлейф, идущий от верхней средней части аккумулятора к материнской плате, от платы.
Не используйте металлическую лопатку, как показано на фото. Металлическая лопатка предназначена только для мощной поддёмы. При использовании на внутренних компонентах устройства она может пробить или повредить элементы внутри устройства.
Шаг 8
Используйте крестовую отвёртку Phillips #0, чтобы вывернуть один винт длиной 6 мм из нижней средней части аккумулятора.
Шаг 9
Снимите аккумулятор.
Шаг 10

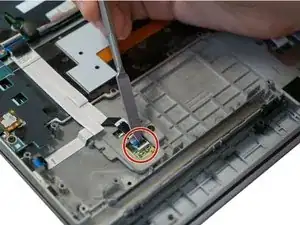

Используйте металлическую лопатку, чтобы приподнять защёлку, удерживающую чёрный шлейф.
Не используйте металлическую лопатку, если не требуется серьёзная сила поддёма. Металлическая лопатка может повредить или пробить внутренние компоненты устройства, поэтому используйте пластиковые монтажные инструменты или нейлоновую лопатку.

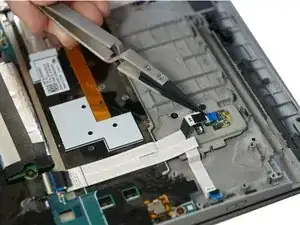

С помощью пинцета с нейлоновыми наконечниками медленно вытяните шлейф.
Шаг 11

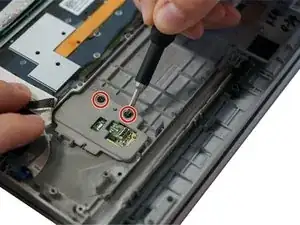

Выверните два винта длиной 4 мм с помощью крестовой отвёртки Phillips #0.
Шаг 12

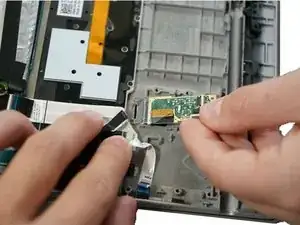

Снимите серую накладку с Touch ID.

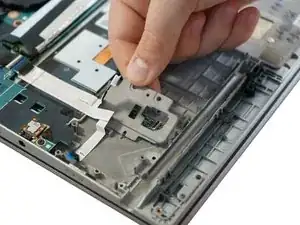

Извлеките модуль Touch ID из устройства.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
