Замена узла клавиатуры и тачпада Lenovo ThinkPad X1 Yoga (6-е поколение)

Отверткой Phillips #1 выверните пять винтов 5 мм, крепящих нижнюю панель.

Подденьте лопатку между нижней панелью и шасси и продвигайтесь по всему периметру до тех пор, пока не раздастся щелчок и панель не освободится.

Поднимите нижнюю панель и снимите её с шасси.

Отверткой Phillips #1 выверните пять винтов 4.5 мм, крепящих аккумулятор.

Поднимите аккумулятор и извлеките его наружу.

Используйте лопатку, чтобы отжать монетную батарейку, пока она не выйдет из посадочного места в шасси.

Батарейка приклеена; аккуратно подденьте по периметру до освобождения, не применяя чрезмерной силы.

С помощью лопатки «выходите» штекер монетной батарейки из разъёма на материнской плате, аккуратно поддёргивая с каждой стороны до освобождения.

Извлеките монетную батарейку.

Отверткой Phillips #1 выверните четыре винта 1.8 мм.

С помощью лопатки поднимите крышку, закрывающую провод динамика.

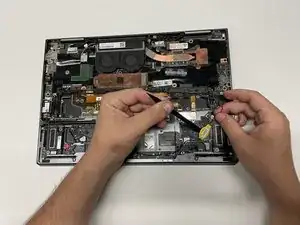

Начиная с верхней части правого динамика, проследите провод, идущий к верхней части левого динамика. Используйте кончик лопатки, чтобы освободить провод из пластиковых держателей, под которыми он проходит.

Начиная приблизительно с нижней левой стороны правого динамика, проследите нижний провод, выводя кабель динамика из посадочных мест по ходу движения.

Зажмите ногтями каждый из пластиковых фиксирующих язычков на штекере динамика и тяните прямо назад, пока штекер не освободится из разъёма.

Поднимите динамики и извлеките их наружу.

Отверткой Phillips #1 выверните два винта 2.2 мм, удерживающие медную крышку над SSD.

Поднимите медную крышку и извлеките её наружу.

Осторожно приподнимите левую сторону SSD, затем сдвиньте его влево, чтобы вынуть из разъёма.

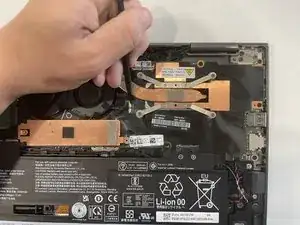

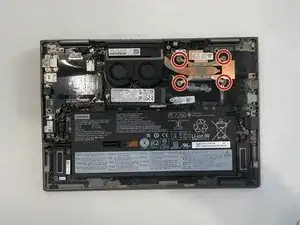

Отверткой Phillips #000 ослабьте четыре фиксированных винта длиной 5 мм.

Фиксированные винты останутся прикреплёнными к вентилятору при его снятии.

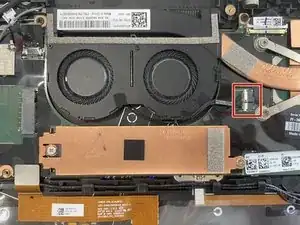

Поместите заострённый кончик лопатки за маленький пластиковый язычок с каждой стороны и «вытесните» разъём вентилятора из порта, чередуя стороны, пока штекер не отключится.

Поднимите вентилятор и извлеките его наружу.

Отверткой Phillips #1 выверните два винта 5.0 мм, удерживающих разъём для наушников.

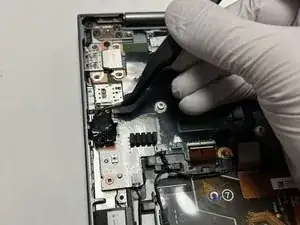

Пинцетом сдвиньте разъём для наушников вправо, чтобы освободить его от шасси.

Отверткой Phillips #1 выверните четыре винта 3.0 мм, крепящих USB-порт.

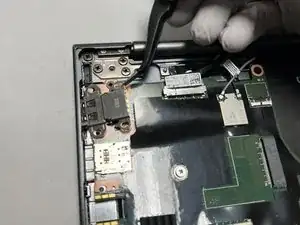

Пинцетом потяните USB-порт вправо, чтобы освободить его от шасси.

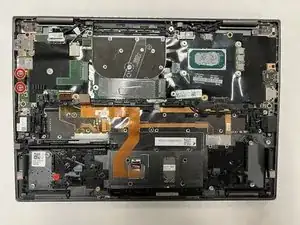

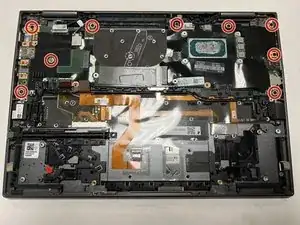

Отверткой Phillips #1 выверните девять винтов 3.2 мм, крепящих материнскую плату.

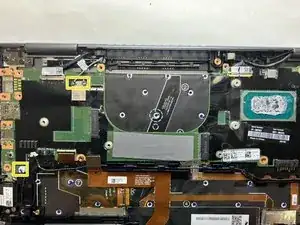

Пластиковой лопаткой поднимите крышки, закрывающие контакты. Отключите контакты от материнской платы.

Пластиковой лопаткой отключите два провода, подключённых к процессору.

Пластиковой лопаткой отключите контакт в нижнем левом углу материнской платы.

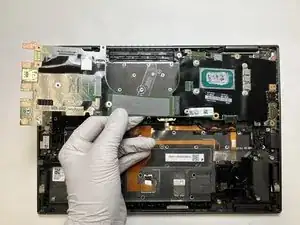

Поднимите материнскую плату за левую сторону.

Сдвиньте материнскую плату влево, чтобы освободить её от корпуса шасси.

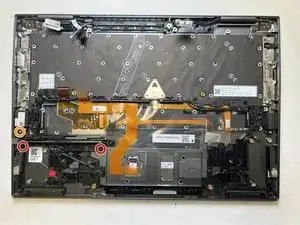

Отверткой Phillips #1 выверните два винта 3.2 мм, удерживающих стилус.

Отверткой Phillips #1 выверните один винт 4.0 мм, удерживающий стилус.

Извлеките стилус из шасси.

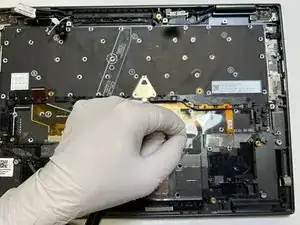

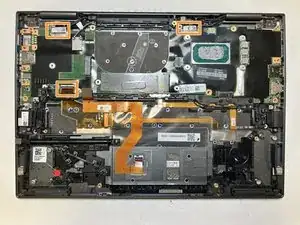

Подденьте лопатку под шлейф коннектора и отлепите его от пластикового покрытия.

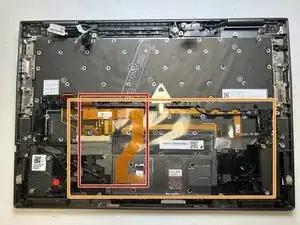

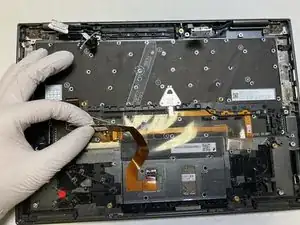

Подденьте лопатку под прозрачный пластик и отлепите его от клавиатуры и тачпада.

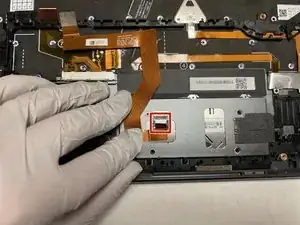

Используйте лопатку, чтобы приподнять защёлку, закрывающую контакты шлейфа.

Опустите шлейф вниз, чтобы отсоединить его от трекпада.

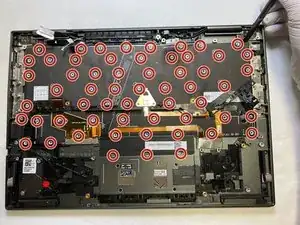

Используйте отвёртку Phillips #00, чтобы удалить пятьдесят восемь винтов 2,0 мм, крепящих клавиатуру.

Подденьте лопаткой клавиатуру между ней и шасси, чтобы вынуть клавиатуру из корпуса.

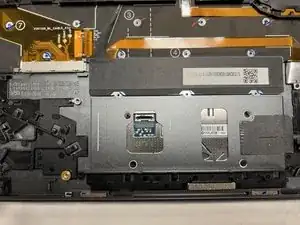

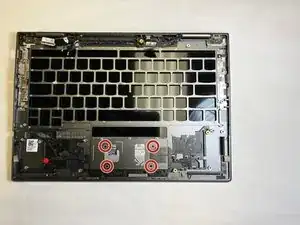

Используйте отвёртку Phillips #1, чтобы удалить четыре винта 2,0 мм, крепящих трекпад.

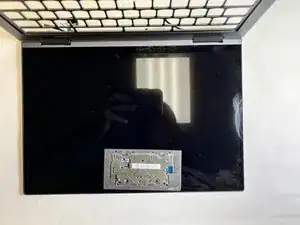

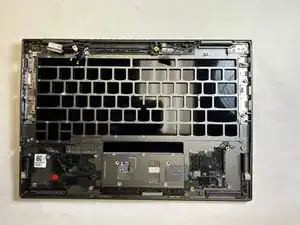

Приподнимите корпусную часть для клавиатуры, чтобы извлечь трекпад.
