Замена Wi‑Fi‑карты Lenovo ThinkPad X1 Yoga 2nd Generation

Убедитесь, что ноутбук выключен, а кабель зарядного устройства отсоединён перед снятием задней крышки.

Переверните ноутбук, чтобы получить доступ к задней крышке.

Используйте отвёртку Phillips #0, чтобы отвинтить восемь винтов длиной 8 мм.

Снимите заднюю крышку.

При снятии задней крышки может раздаваться щелкающий звук.

Проследите ленточный кабель, идущий от левого динамика к материнской плате.

Поднимите чёрный разъём вверх и освободите провод кабеля вручную.

При необходимости поднимите этот разъём с помощью пинцета Pro/ESD/с углом.

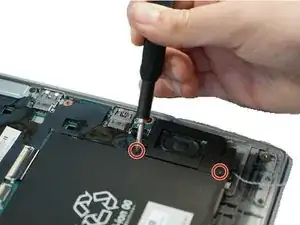

Отвинтите по два винта Phillips #0 длиной 6 мм с каждого динамика.

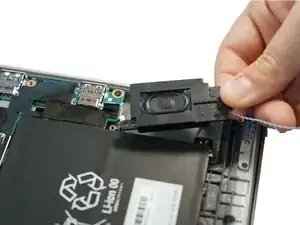

Снимите динамики вручную, используя пальцы.

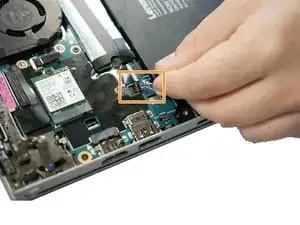

Используйте лопатку, чтобы отщёлкнуть ленточный кабель, проходящий от верхней средней части аккумулятора к материнской плате, и вынуть его из разъёма на плате.

Не используйте металлическую лопатку, как показано на фотографиях. Металлическая лопата предназначена только для серьёзной силы отрыва. При использовании на внутренних компонентах она может проколоть или повредить их.

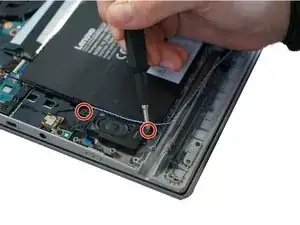

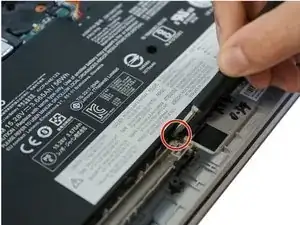

Используйте отвёртку Phillips #0, чтобы отвинтить один винт длиной 6 мм в нижней средней части аккумулятора.

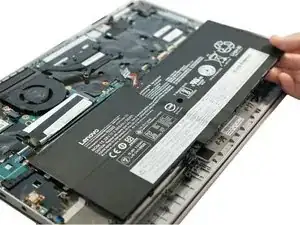

Снимите аккумулятор.

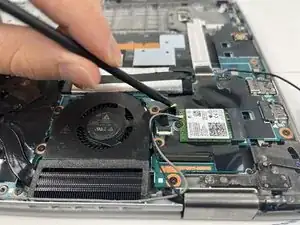

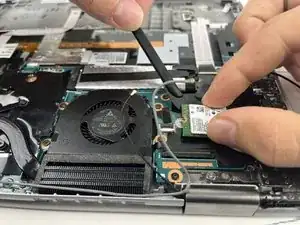

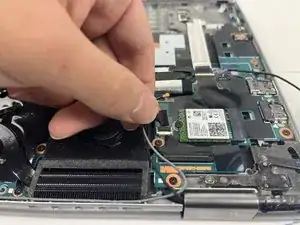

С помощью лопатки отсоедините серый и чёрный коаксиальные кабели от Wi‑Fi‑карты.

Будьте аккуратны при отсоединении этих кабелей. Основание может сломаться и оторваться от Wi‑Fi‑карты, если их слишком сильно тянуть.

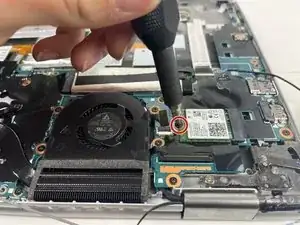

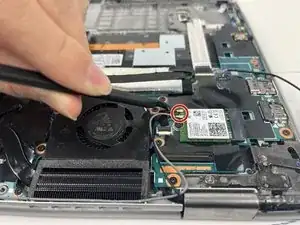

Отвинтите винт длиной 3 мм от Wi‑Fi‑карты с помощью отвёртки Phillips #0.

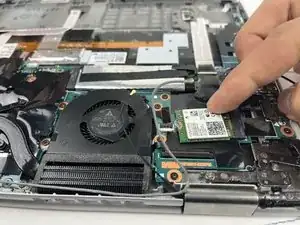

Осторожно выньте Wi‑Fi‑карту, сдвинув её из разъёма.
