Замена платы ввода/вывода (I/O) Asus Chromebook C202
Если у вашей модели Asus Chromebook C202 (C202SA) возникают проблемы с подключением USB или зарядкой из‑за неисправного разъёма адаптера питания, пора заменить плату ввода/вывода (I/O). Плата I/O управляет внешними разъёмами, такими как USB и вход для зарядки.
Перед началом убедитесь, что неисправность не вызвана неплотными соединениями, ошибками программного обеспечения или повреждёнными кабелями. Если несколько USB‑устройств и источников питания не работают, замена платы I/O необходима.
Для этого ремонта потребуется минимальная разборка. Обращайтесь аккуратно с хрупкими ленточными кабелями. Перед началом полностью отключите питание устройства и извлеките аккумулятор, чтобы предотвратить электрические повреждения.
Шаг 1
Что потребуется: 10 винтов 8 мм, пинцет и крестовая отвёртка Philips #1
Удалите винты Philips #1 с нижней части Chromebook с помощью крестовой отвёртки Philips #1.
С помощью пинцета извлеките два винта, которые скрыты под резиновыми заглушками вдоль резиновой опоры устройства.
Шаг 2
Что потребуется: пластиковый инструмент для вскрытия, Chromebook
Откройте верхнюю часть Chromebook.
Чтобы отстегнуть верхнюю часть Chromebook, нажмите вниз пластиковым инструментом для вскрытия.
Разместите пластиковый инструмент лопаткой вверх, вставив его во зазор между передней и задней частью Chromebook.
Чтобы не повредить ленточные кабели, осторожно приподнимайте верхнюю часть Chromebook от нижней части.
Шаг 3
Осторожно отключите ленточный кабель, соединяющий тачпад и клавиатуру с материнской платой.
Шаг 4
Используйте лопатку или чистый ноготь, чтобы поднять фиксирующую защёлку с каждого конца кабеля — это положение «разблокировано».
Осторожно извлеките ленточный кабель, соединяющий плату I/O с материнской платой.
Шаг 5
Удалите два винта 4 мм Phillips #1 с металлической решётки, прикреплённой к аккумулятору.
Снимите металлическую решётку с аккумулятора.
Удалите шесть винтов 4 мм Phillips #1 с аккумулятора.
Шаг 6
Используйте острый конец лопатки, чтобы поочерёдно нажимать на стороны разъёма и «вывести» его из гнезда, отключив аккумулятор от материнской платы.
Может потребоваться многоначерёдных движений, прежде чем разъём выйдет. Будьте терпеливы.
Если это не помогает, захватите все провода сразу как можно ближе к разъёму и медленно и равномерно вытяните разъём из гнезда.
Подденьте аккумулятор за нижний край, чтобы извлечь его из Chromebook.
Шаг 7

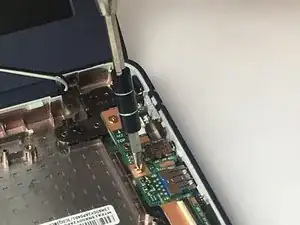

Удалите два винта 4 мм Phillips #1, крепящие плату I/O к Chromebook.

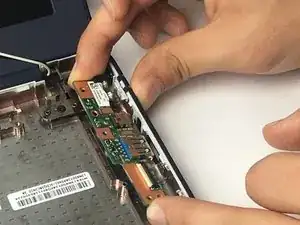

Вытяните плату I/O из кромки корпуса Chromebook.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Утилизируйте электронные отходы через сертифицированного переработчика R2 или e‑Stewards.
Перевод руководства с ifixit.com
