Обслуживание ноутбука Samsung NP-RF411
Нам было поручено выяснить, что произошло с клавиатурой (залипшие клавиши), и, подумав, что это может быть полезным, мы решили опубликовать руководство.
Шаг 1

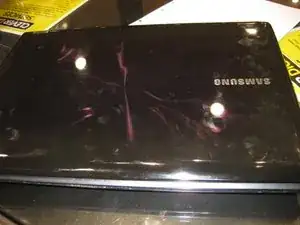

Довольно простой этап. Необходимо удалить 19 винтов с нижней части корпуса.
Три винта для жесткого диска.
Один винт для крышки оперативной памяти/жесткого диска.

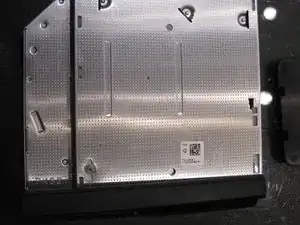

Один винт для оптического привода.
Один скрыт под резиновым подпятником спереди ноутбука.
Три винта под батареей.
Убедитесь, что вы удалили фальшивую SD-карту спереди, так как это может создать затруднение.
Шаг 2

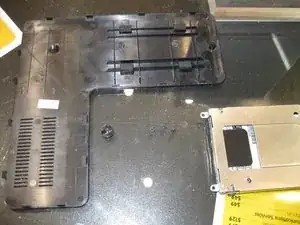

После снятия крышки три винта держат основную плату.
Винты для жесткого диска.

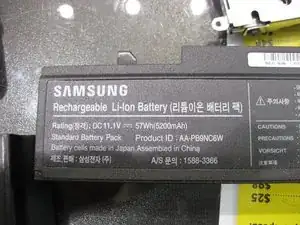

Батарея. DC 11.1V 57W.
Шаг 3

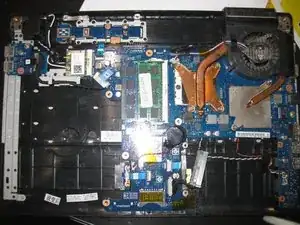

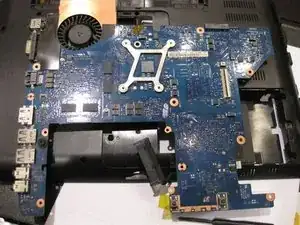

На этом изображении показана основная плата.

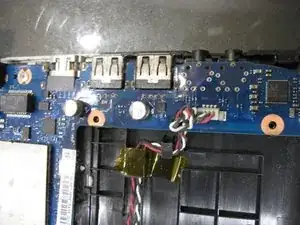

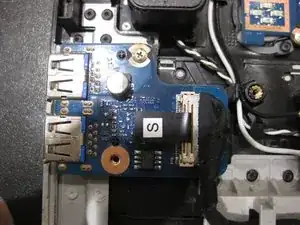

Порты USB 3.0.
Шаг 4

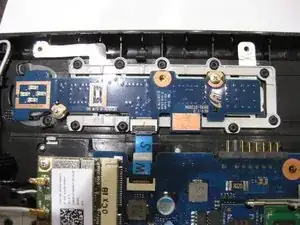

Места расположения винтов основной платы и Wi-Fi карты.
Шаг 5

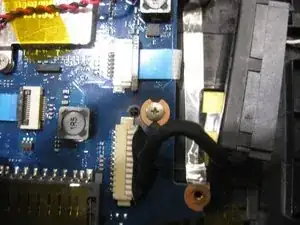

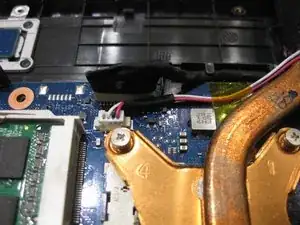

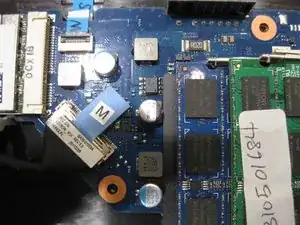

Удаление основной платы означает отсоединение кабеля, помеченного буквой M, толстого черного кабеля вверху и белого разъема с правой стороны USB.
Шаг 6
Вот нижняя сторона основной платы, все кабели отсоединены.

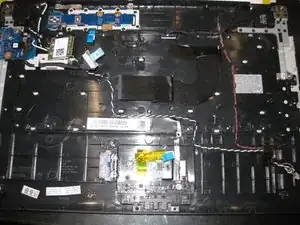

После удаления платы это все, что у вас осталось.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
