Замена сборки дисплея Alienware M17x

Если ваш экран поврежден или не работает как раньше, используйте это руководство, чтобы удалить и заменить сборку дисплея.

Шаг 1

Выключите ноутбук перед началом работы.

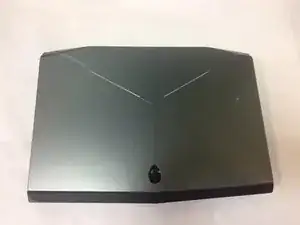

Переверните ноутбук так, чтобы наклейки модели были обращены вверх.

Шаг 2

Удалите два винта Phillips #0 длиной 3.5 мм, удерживающих крышку на месте.

Сдвиньте крышку вперед, затем аккуратно поднимите вверх.

Шаг 3

Удалите два винта Phillips #0 длиной 5.5 мм, удерживающих батарею на месте.

Шаг 4

Осторожно используйте пластиковый инструмент для открытия, чтобы отключить батарею.

Поднимите батарею вверх и выньте ее.

Шаг 5

Переверните ноутбук обратно так, чтобы логотип Alienware был обращен вверх, затем откройте крышку, чтобы увидеть экран.

Шаг 6

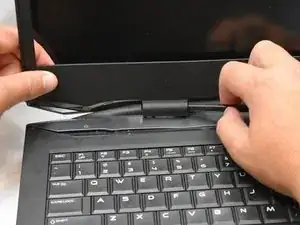

Используйте лопатку в качестве рычага, чтобы поддеть черную пластиковую обшивку с рамки, начиная с одного из верхних углов.

Используйте лопатку, чтобы удалить обшивку снизу рамки рядом с петлями.

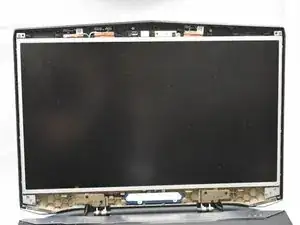

Осторожно поднимите черную пластиковую обшивку вверх и выньте ее из области петель, стараясь не сломать хрупкие стороны.

Шаг 7

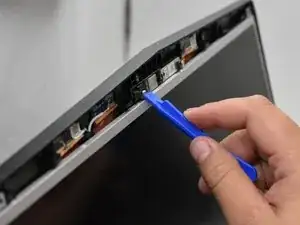

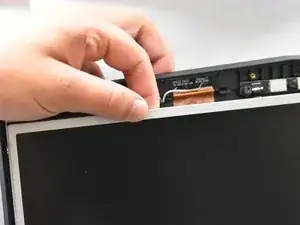

Используйте пластиковый инструмент для открытия, чтобы отключить экран от верхнего крепления.

Шаг 8

Избегайте прямого контакта с соединителями чем-либо, кроме пластиковых инструментов, чтобы избежать повреждения внутренних компонентов.

Шаг 9

Перевод руководства с ifixit.com
