Замена крышки центрального управления Alienware M17x P01E

Ноутбуки

Используйте это руководство, чтобы снять крышку центрального управления и получить доступ к клавиатуре и графической карте.

Шаг 1

Пожалуйста, выключите компьютер и разрядите аккумулятор перед выполнением следующего шага.

Шаг 2

Нажмите на защелку аккумулятора и сдвиньте её влево.

Поднимите аккумулятор, как только он выйдет.

Шаг 3

Ослабьте два винта Phillips #1 серебристого цвета.

Винты удерживаются на дверце отсека шайбой и не могут быть удалены.

Шаг 4

Легко поднимите и снимите дверцу отсека.

Шаг 5

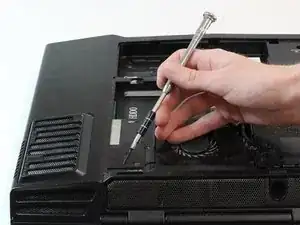

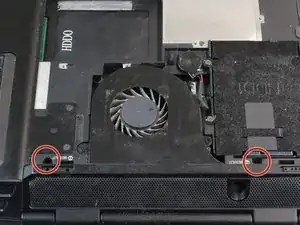

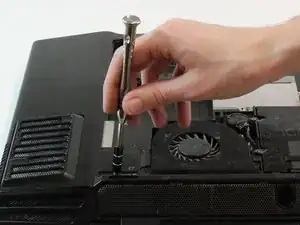

Удалите два винта Phillips #0 длиной 2 мм из углублений с левой и правой стороны вентилятора процессора.

Шаг 6

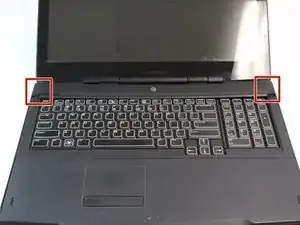

Поверните ноутбук так, чтобы верхняя сторона была направлена вверх, и полностью откройте дисплей.

Центральная панель управления находится между дисплеем и клавиатурой. Полное открытие дисплея гарантирует, что будет достаточно места для поддевания и подъема центральной панели управления.

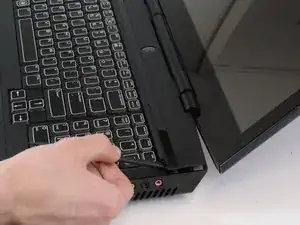

Подденьте центральную панель управления с её левых и правых краев с помощью лопатки.

Центральная панель управления может потребовать значительных усилий для поддевания. Не поднимайте панель сразу после её освобождения. Кабель соединяет ноутбук с центральной панелью управления.

Шаг 7

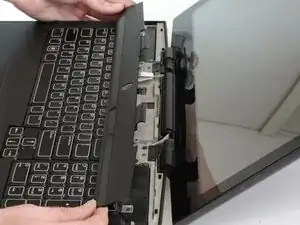

Поднимите центральную панель управления с ноутбука.

Аккуратно наклоните центральную панель управления от дисплея.

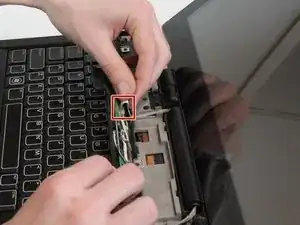

Поднимите защелку, чтобы отключить кабель, соединяющий ноутбук с центральной панелью управления.

Заключение

Чтобы собрать устройство, выполните эти инструкции в обратном

Перевод руководства с ifixit.com
