Замена материнской платы Alienware M17x

Ноутбуки

Если ваш ноутбук не способен выполнять рутинные задачи или не распознает подключенные USB-устройства, используйте это руководство, чтобы удалить и заменить материнскую плату.

Шаг 1

Выключите ноутбук перед началом работы.

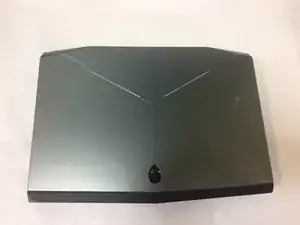

Переверните ноутбук так, чтобы наклейки модели смотрели вверх.

Шаг 2

Удалите два винта Phillips #0 размером 3,5 мм, удерживающих крышку на месте.

Сдвиньте крышку вперед, затем осторожно поднимите.

Шаг 3

Удалите два винта Phillips #0 размером 5,5 мм, удерживающих батарею на месте.

Шаг 4

Осторожно используйте пластиковый инструмент для вскрытия, чтобы отключить батарею.

Поднимите батарею вверх и извлеките.

Шаг 5

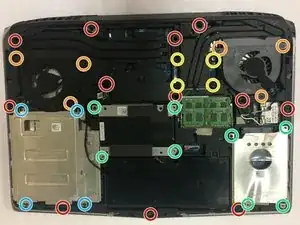

Удалите следующие винты с помощью отвертки Phillips #0, чтобы освободить материнскую плату от остальных внутренних компонентов.

Рекомендуется магнитный рабочий коврик для хранения винтов и удаленных деталей.

Двенадцать винтов основной рамы размером 5,5 мм Phillips #0.

Шесть винтов вентилятора размером 3,5 мм Phillips #0.

Четыре винта внутреннего отсека размером 3,5 мм Phillips #0.

Восемь винтов жесткого диска размером 3,5 мм Phillips #0.

Четыре винта привода CD размером 3,5 мм Phillips #0.

После удаления винтов, не помеченных красным, каждый соответствующий компонент можно удалить, но это не рекомендуется для этого руководства.

Шаг 6

Переверните ноутбук так, чтобы логотип Alienware смотрел вверх, и откройте крышку, exposing экран и клавиатуру.

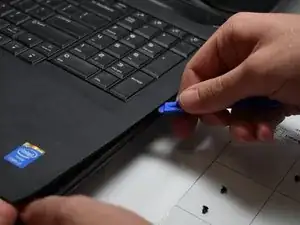

Используйте пластиковый инструмент для вскрытия, чтобы поддеть клавиатуру от основания компьютера.

Шаг 7

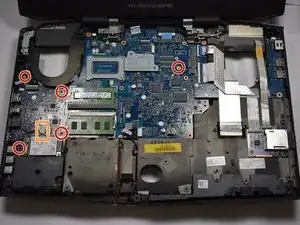

Удалите пять винтов размером 3,5 мм Phillips #0 с материнской платы.

Отключите кабели потребительского ИК на плате потреб

Перевод руководства с ifixit.com
