Замена оптического привода Toshiba Satellite A105-S4011

Переверните ноутбук и найдите переключатели блокировки и высвобождения батареи. Разблокируйте батарею, изменив переключатель справа с положения «заблокировано» на «разблокировано», сдвинув переключатель наружу.

Держите переключатель высвобождения и вытяните батарею на себя.

Убедитесь, что ноутбук выключен, отключите устройство и/или извлеките любые батареи.

Откройте ноутбук так, чтобы экран дисплея был полностью отогнут назад, с дисплеем, обращенным вверх, параллельно поверхности, на которой вы работаете.

Вставьте отвертку Phillips 00 над клавишей F1 и отделите верхнюю пластиковую часть от корпуса ноутбука. Не переживайте о том, что можете сломать! Вам потребуется сильно вставить отвертку под пластик, одновременно поднимая ее вверх и вперед.

Как только эта часть выскочит, продолжайте поднимать оставшуюся пластиковую часть, чередуя с левой на правую.

Полностью удалите пластиковую часть с корпуса ноутбука.

Используя отвертку Phillips 1, отвинтите два винта по 3 мм, расположенные в верхних углах клавиатуры. (Смотрите второе изображение для дополнительного разъяснения.)

Не дергая, осторожно поднимите клавиатуру.

Теперь, когда плата свободна, осторожно отключите и извлекитеRibbon, который соединяет клавиатуру с корпусом ноутбука.

Переверните ноутбук, чтобы теперь смотреть на его нижнюю часть.

Используя отвертку Phillips #1, удалите четырнадцать винтов по 6 мм.

Используя отвертку Phillips #1, удалите три винта по 4 мм.

Перед началом этого руководства убедитесь, что вы отключили семь проводов, описанных в шаге 4 руководства по клавиатуре (гайд, который предшествует этому).

Полностью снимите дисплей, потянув между серебряным компонентом дисплея и черным нижним компонентом. Компонент дисплея является единым компонентом, изображенным здесь.

Возможно, вам потребуется использовать пластиковый инструмент для открытия, чтобы разделить две секции.

Производитель продает компонент дисплея, изображенный здесь, как целый для замены.

Используя отвертку Phillips #00, отвинтите единственный винт, который удерживает оптический привод на месте.

Снова подумайте о том, чтобы заземлить себя перед касанием к дисководу.

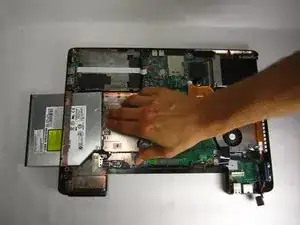

Просто сдвиньте дисковод влево, как показано на изображении, пока он полностью не выйдет из корпуса.

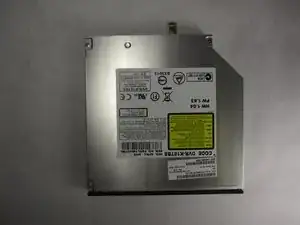

Храните дисковод в прохладном и сухом месте. Это поможет предотвратить любые повреждения.

Эта модель дисковода, кажется, не имеет соединительных проводов, однако ваш дисковод может потребовать дополнительных шагов для подключения его к материнской плате.
