Замена экрана Toshiba Satellite 1805-S177

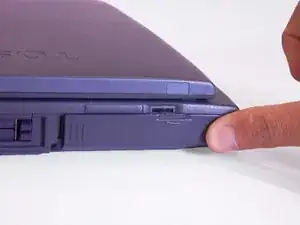

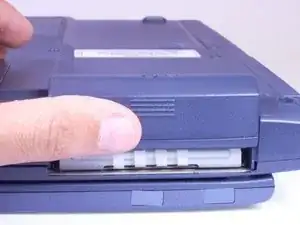

Поместив палец на приподнятый захват, сдвиньте корпус батареи вправо. Он соскользнёт.

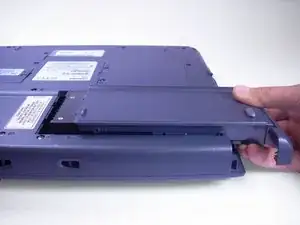

Осторожно потяните корпус батареи на себя, пока не услышите щелчок.

Батарея должна выдвинуться примерно на 2 дюйма.

Поднимите корпус батареи и извлеките его из ноутбука.

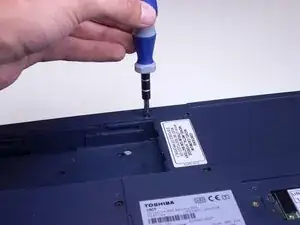

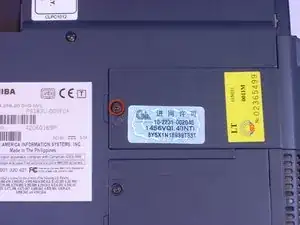

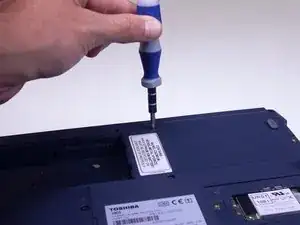

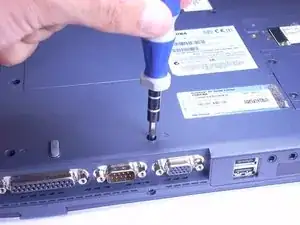

Посмотрите на нижнюю часть ноутбука. Отверткой Phillips выкрутите и удалите винт, помеченный F4, расположенный на крышке жёсткого диска.

Жёсткий диск расположен рядом с CD-приводом.

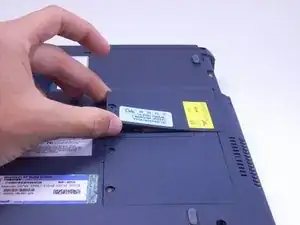

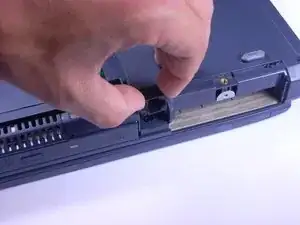

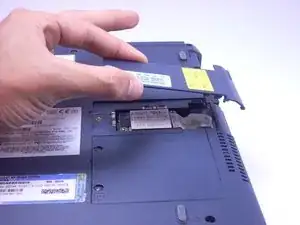

Поместив палец на приподнятый захват, поднимите крышку жёсткого диска. Это снимет крышку жёсткого диска с ноутбука.

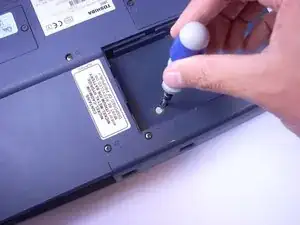

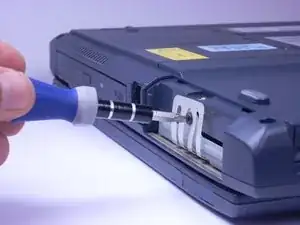

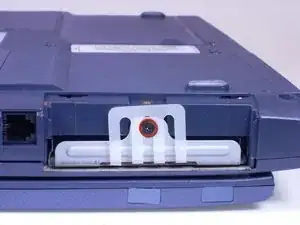

Отверткой Phillips выкрутите и удалите винт, окружённый белым пластиком.

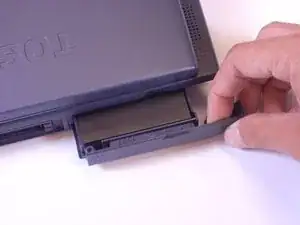

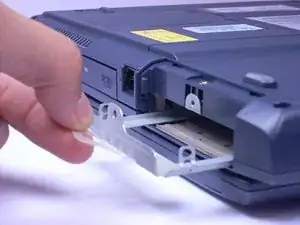

Потяните белый пластиковый элемент на себя. Это должно вынуть лоток жёсткого диска из ноутбука.

В этом ноутбуке нет жёсткого диска, поэтому лоток пуст. В вашем компьютере жёсткий диск должен находиться в лотке.

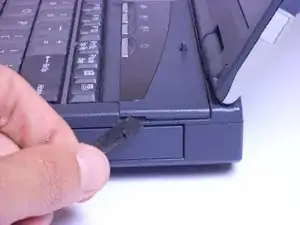

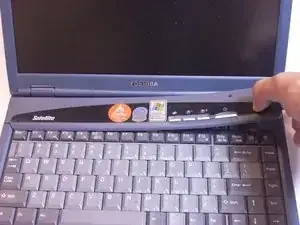

Вставьте лопатку в один из боков верхней панели. Поднимайте медленно от одной стороны к другой — панель отщёлкнется.

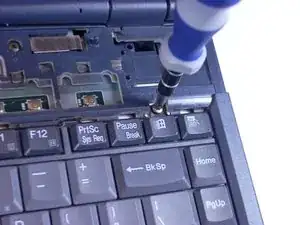

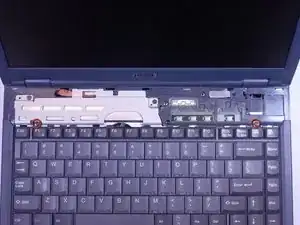

Отверткой Phillips выкрутите и удалите два винта, помеченные B2.6.

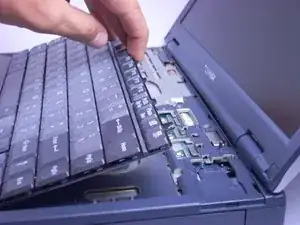

Поднимите клавиатуру руками к себе, начиная с края, ближайшего к экрану.

Клавиатура всё ещё подключена к ноутбуку ленточным кабелем. Аккуратно положите клавиатуру на тачпад клавишами вниз.

Найдите белый разъём ленточного кабеля (куда подключена клавиатура).

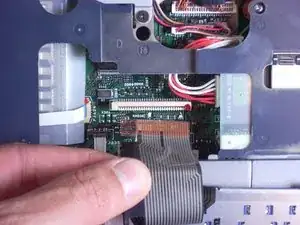

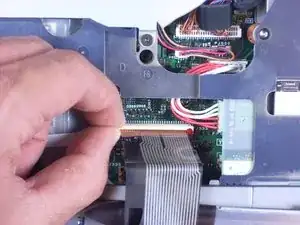

Сдвиньте белый разъём вверх и извлеките из него ленточный кабель.

Отверткой Phillips выкрутите и удалите винт F4, расположенный ближе к центру ноутбука.

Этот винт находится под корпусом батареи, на нижней части ноутбука прямо под тачпадом.

Подденьте пластик, закрывающий тачпад, пальцем, поместив палец под пластик и потянув на себя. Пластик должен просто отщёлкнуться.

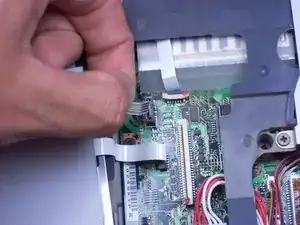

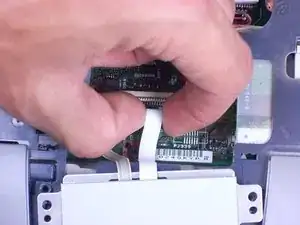

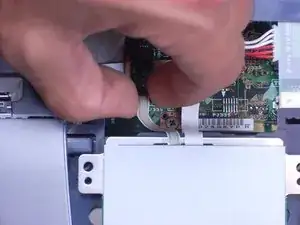

Снимите левый коричневый ленточный кабель, сжав часть кабеля, подключённую к плате, и потянув на себя.

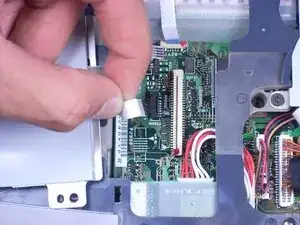

Снимите правый белый ленточный кабель, сжав часть, подключённую к ноутбуку, пальцами и потянув на себя.

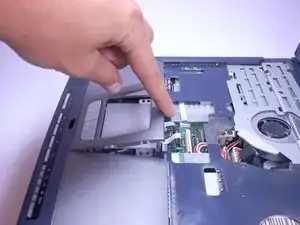

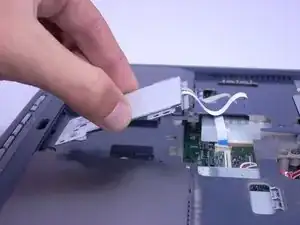

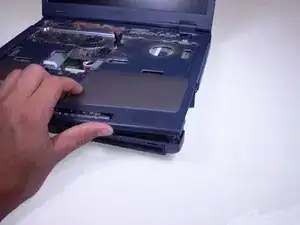

Осторожно поднимите тачпад к себе, используя пальцы.

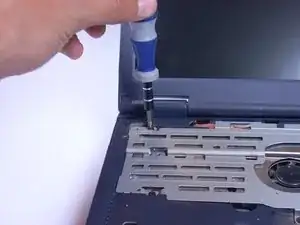

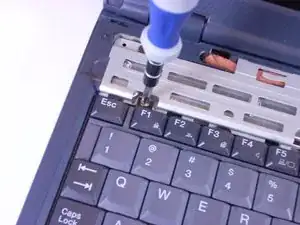

Отверткой Phillips выкрутите и удалите 5 винтов, помеченных F6, расположенных на металлической детали с левой стороны области клавиатуры.

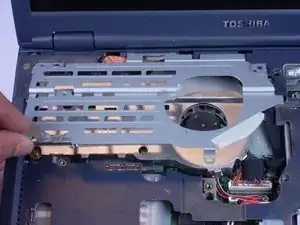

Сожмите металлическую деталь пальцами и отогните её от корпуса ноутбука, затем отложите в сторону.

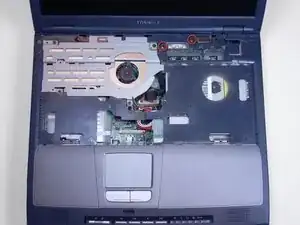

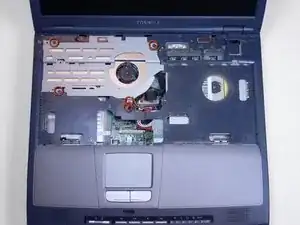

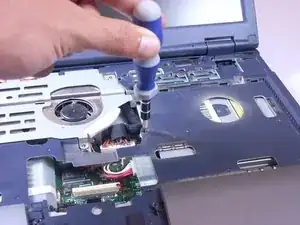

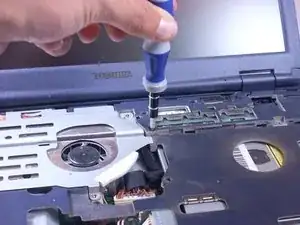

Отверткой Phillips выкрутите и удалите два винта, помеченные B25, расположенные ближе всего к экрану.

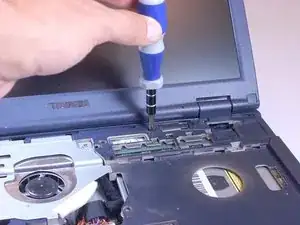

Отверткой Phillips выкрутите и удалите два винта, помеченные B5.5, расположенные справа от места, где была металлическая деталь.

Эти винты серебристые, тогда как все остальные винты были чёрными.

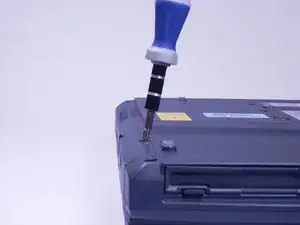

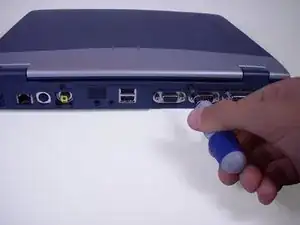

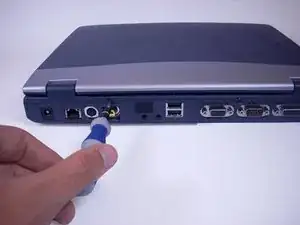

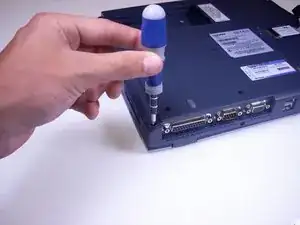

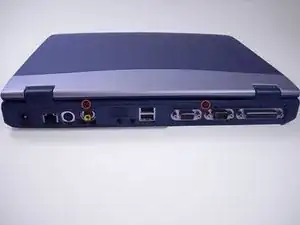

Отверткой Phillips выкрутите и удалите два чёрных винта с задней стороны ноутбука.

Эти винты не имеют маркировки.

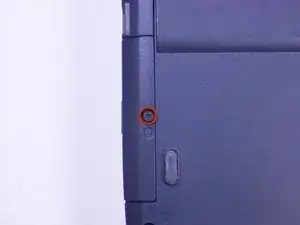

Отверткой Phillips выкрутите и удалите винт F4 из пластикового покрытия на нижней части ноутбука, где есть только один винт.

Сжав пальцами, отщипните и отогните пластиковую крышку вверх от ноутбука и отложите в сторону.

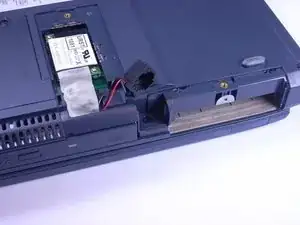

Сжав пальцами черный модуль модема, приподнимите и сдвиньте модем вверх, затем отведите его в сторону.

Модем подключен к красному и черному проводам.

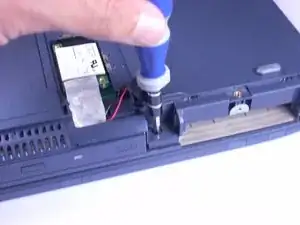

Отвинтите и извлеките один винт F6 под модемом, используя крестовую отвертку.

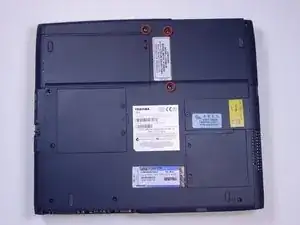

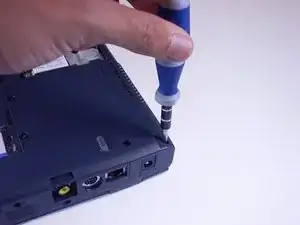

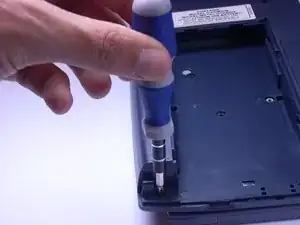

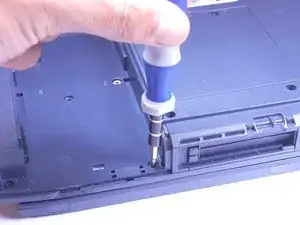

Отвинтите и извлеките 5 винтов B20, расположенных по углам нижней части ноутбука, используя крестовую отвертку.

Отвинтите и извлеките 3 винта B25 с нижней части ноутбука, используя крестовую отвертку.

Отвинтите и извлеките 3 винта F6 с нижней части ноутбука, используя крестовую отвертку.

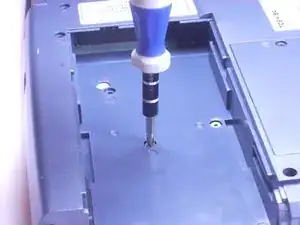

Отвинтите и извлеките 3 винта F4 в области батареи ноутбука, используя крестовую отвертку.

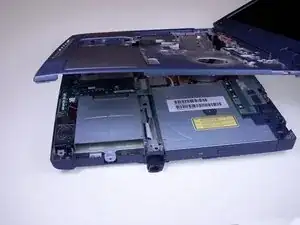

Откройте крышку экрана ноутбука и, используя пальцы и направляющие по бокам, поднимайте верхнюю пластиковую накладку ноутбука, перемещаясь от одной стороны к другой.

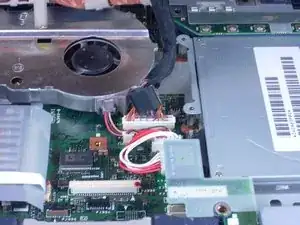

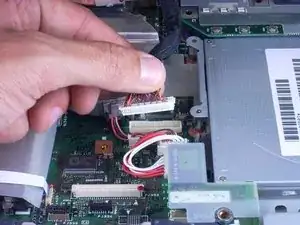

Установив экран рядом с основанием ноутбука, сожмите соединительный кабель пальцами и аккуратно извлеките кабель из монитора.
