Замена динамиков Toshiba Satellite A105-S4011

Переверните ноутбук и найдите фиксатор и выключатель снятия батареи. Освободите батарею, переведя переключатель справа из положения «заблокировано» в «разблокировано», сдвинув его наружу.

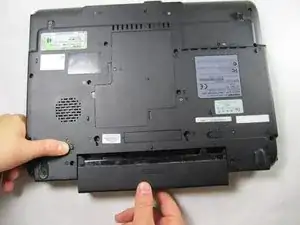

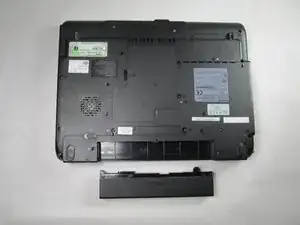

Удерживайте кнопку снятия и вытяните батарею на себя.

Убедитесь, что ноутбук выключен, отключён от питания и/или извлечена батарея.

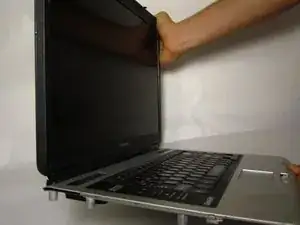

Откройте ноутбук так, чтобы экран был полностью откинут назад, находясь лицом вверх параллельно поверхности, на которой вы работаете.

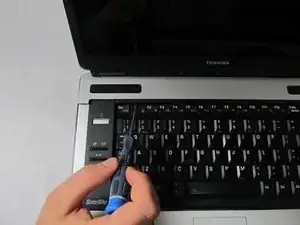

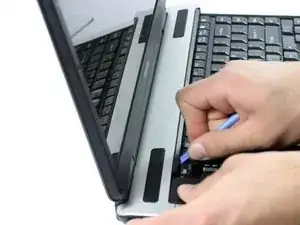

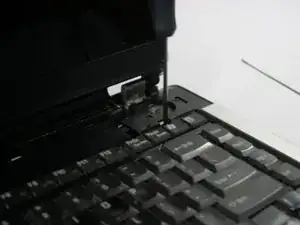

Подведите крестовую отвёртку Phillips 00 выше клавиши F1 и отделите верхнюю пластиковую накладку от корпуса ноутбука. Не беспокойтесь о повреждении! Необходимо сильно ввести отвёртку под пластик, одновременно нажимая вверх и вперёд.

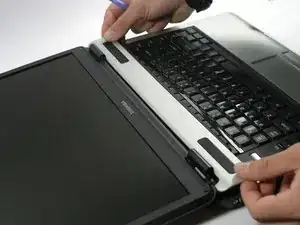

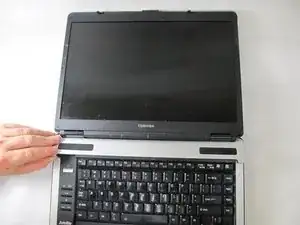

После того как эта часть поднялась, продолжайте поднимать остальную часть пластика, поочередно перемещаясь слева направо.

Полностью удалите пластиковую накладку с корпуса ноутбука.

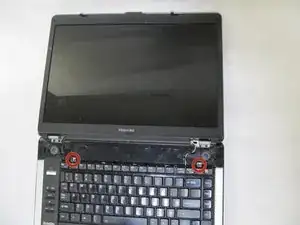

Используя крестовую отвёртку Phillips 1, открутите два винта длиной 3 мм, расположенных в верхних углах клавиатуры. (Дополнительные пояснения см. на втором изображении.)

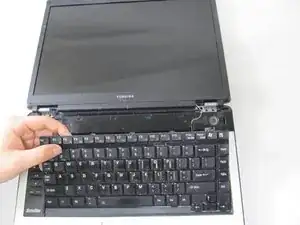

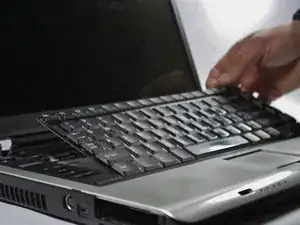

Осторожно, не резко, поднимите клавиатуру вверх.

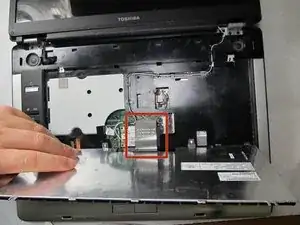

Теперь, когда плата освобождена, аккуратно отсоедините и извлеките шлейф, соединяющий клавиатуру с корпусом ноутбука.

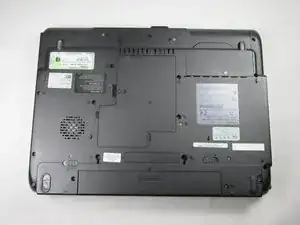

Переверните ноутбук, чтобы вы смотрели на его нижнюю часть.

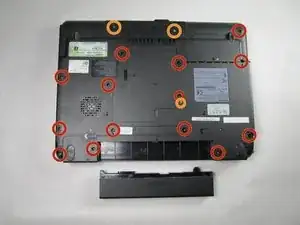

Используя крестовую отвёртку Phillips #1, удалите четырнадцать винтов длиной 6 мм.

Используя крестовую отвёртку Phillips #1, удалите три винта длиной 4 мм.

Перед началом этого руководства убедитесь, что вы отключили семь проводов, описанных на шаге 4 руководства по клавиатуре (руководства, предшествующего этому).

Полностью снимите блок дисплея, потянув за зазор между серебристой частью дисплея и чёрной нижней частью. Блок дисплея — это сборный узел, показанный на изображении.

Возможно, вам потребуется использовать пластиковую разделительную пластику, чтобы разъединить две части.

Производитель продаёт блок дисплея, показанный здесь, как единый узел, предназначенный для замены.

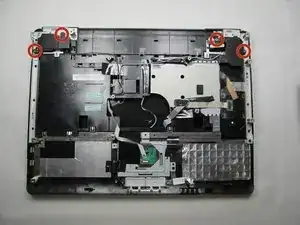

На верхней половине разобранного ноутбука (части, подключённой к дисплею) используйте крестовую отвёртку №1, чтобы удалить четыре винта длиной 5 мм, удерживающих динамики.

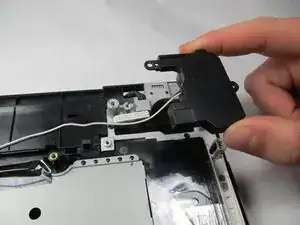

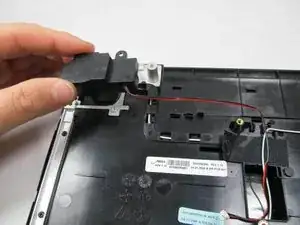

После извлечения винтов просто поднимите оба динамика из их посадочных мест.

Провода, соединяющие динамики с остальными компонентами, должны были быть отключены при снятии верхней крышки.

После отключения проводов динамиков, выкручивания винтов и удаления динамиков у вас должны остаться эти два компонента.

Напоминание: не путайте два динамика. Красный провод одного динамика означает, что это положительный приёмник, а чёрный провод — отрицательный приёмник.
