Замена вентилятора в Lenovo ThinkPad T560
Следуйте этому руководству, если необходимо заменить вентилятор в ноутбуке Lenovo Thinkpad T560 (модель 43025).
Вентилятор нагнетает воздух внутри ноутбука для охлаждения нескольких внутренних компонентов. Если вентилятор слишком загрязнён или некоторые его части изношены, он перестаёт эффективно прогонять воздух, что приводит к перегреву ноутбука. Снятие и/или замена вентилятора может быть необходима, если ноутбук перегревается или вентилятор издаёт шум.
Для информации по устранению неполадок, связанных с перегревом ноутбука, перейдите на страницу устранения неполадок.
Перед заменой вентилятора обязательно выключите ноутбук и отключите адаптер питания.
Шаг 1
Перед началом выполнения этого руководства обязательно отключите внутреннюю батарею, выключите устройство и отсоедините все внешние источники питания.
Внешняя батарея должна быть удалена перед разборкой задней панели, однако у этого устройства её нет, поэтому мы не можем показать процесс.

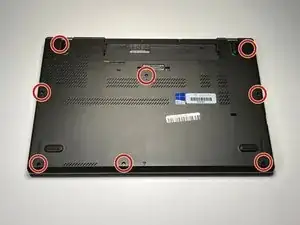

Используя крестовую отвёртку Phillips #0, открутите восемь винтов длиной 7 мм, удерживающих заднюю панель на T560.
Шаг 2

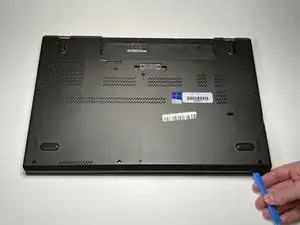

Используйте инструмент iFixit для вскрытия, чтобы отщёлкнуть заднюю панель с T560.
Продвигайтесь по периметру устройства, чтобы освободить защёлки и снять заднюю панель.
Шаг 3

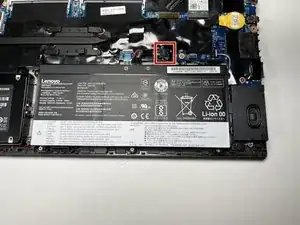

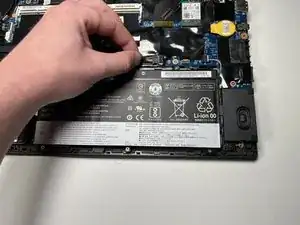

Отключите разъём батареи от материнской платы, вытащив его из порта.
Шаг 4

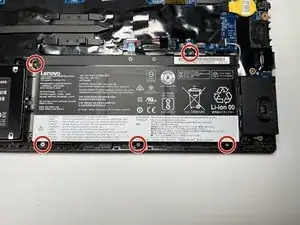

Используя крестовую отвёртку Phillips #0, открутите пять винтов длиной 3.5 мм, фиксирующих батарею.
Снимите батарею.
Шаг 5

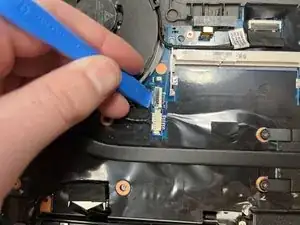

С помощью инструмента iFixit для вскрытия отщёлкните соединение кнопки питания от материнской платы.
Снимите гибкий шлейф из разъёма.
Шаг 6

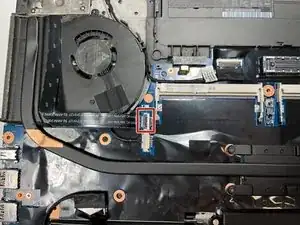

Отключите вентилятор от материнской платы.
Шаг 7

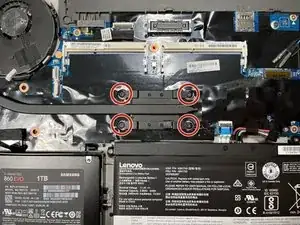

Используя крестовую отвёртку Phillips #0, открутите четыре винта длиной 3.5 мм, фиксирующих радиатор.
Шаг 8

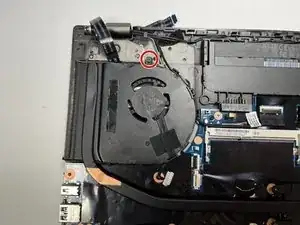

Используя крестовую отвёртку Phillips #0, открутите винт длиной 3.5 мм, фиксирующий вентилятор в корпусе.

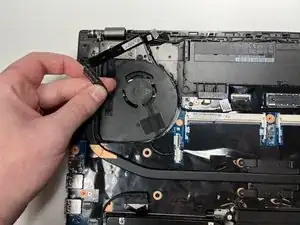

Снимите вентилятор и соединённый с ним радиатор.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
