Замена динамиков One Education Infinity
В этом руководстве подробно описано, как безопасно вынуть динамики из ноутбука One Education Infinity. Модель Infinity имеет номер A03. Это устройство легко узнать по тёмно-серому корпусу, светло-серой внутренней отделке, фиолетовой ручке для переноса и поворачивающейся камере над экраном.
Infinity был выпущен весной 2019 года и НЕ является тем же устройством, что Infinity: One.
Шаг 1
Всегда выключайте устройство перед началом разборки.
Снимите крышки винтов и резиновые ножки с нижней панели ноутбука с помощью металлической лопатки.
Шаг 2
Отверткой Phillips #00 удалите шестнадцать чёрных винтов длиной 5,0 мм с задней панели.
Шаг 3
Используя пластиковый инструмент для открытия iFixit или лопатку, начните у белого шарнира устройства и поднимайте вдоль внешних кромок до освобождения всех защёлок.
Снимите заднюю крышку с устройства.
Снятие крышки может сопровождаться громким щелчком.
Шаг 4
Внутри устройства может быть чёрная лента, закрывающая компоненты или удерживающая провода. Эта лента не важна для работы устройства и может быть снята.
Аккуратно сдвиньте кабель батареи вправо и вытащите его из разъёма с помощью пластиковой лопатки.
Шаг 5
Подденьте пластиковую лопаткой батарею с верхнего края и осторожно проведите вдоль её длины, чтобы отделить от корпуса.
Батарея приклеена слабо. Не прокалывайте и не чрезмерно изгибайте батарею при освобождении от клея.
Поднимите батарею и извлеките её из внутреннего отсека.
Шаг 6
Отверткой Phillips #00 удалите один чёрный винт 2 мм, крепящий SSD.
Шаг 7
Возьмите SSD пальцами и медленно сдвиньте его вправо, вынув из разъёма.
Шаг 8
Пальцами аккуратно вытащите два фиксатора ленточных кабелей из их разъёмов.
Шаг 9
Пальцами аккуратно поднимите чёрную защёлку и отсоедините золотой ленточный кабель.
Шаг 10
С помощью лопатки аккуратно отсоедините чёрный и серый провода, поддев их с беспроводной карты.
Шаг 11
Пальцами аккуратно отсоедините два провода динамиков от материнской платы.
Шаг 12
Пальцами или инструментом iFixit аккуратно поднимите чёрную защёлку на ZIF-разъёме и извлеките ленточный кабель.
Шаг 13
Пальцами аккуратно поднимите чёрную защёлку и отсоедините синий ленточный кабель.
Шаг 14
Отверткой Phillips #00 удалите один серебристый винт длиной 4 мм, находящийся под ленточным кабелем.
Отверткой Phillips #00 удалите два чёрных винта длиной 2,5 мм.
Пальцами осторожно выньте материнскую плату из внутренней панели.
Шаг 15

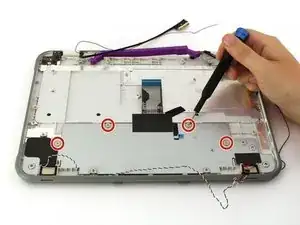

Отверткой Phillips #00 удалите четыре серебристых винта длиной 2 мм.
Шаг 16

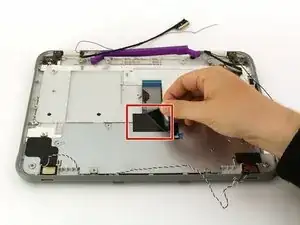

Отклейте чёрную ленту.
Пальцами аккуратно поднимите металлическую пластину и извлеките её из внутренней панели.
Шаг 17

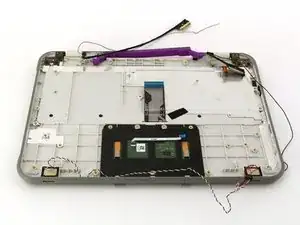

Пальцами аккуратно выньте два динамика из внутренней панели.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
