Замена материнской платы Lenovo ThinkPad Yoga 370
Материнская плата устройства — один из наиболее важных компонентов. На материнской плате размещаются центральный процессор (CPU), память и разъёмы для других жизненно важных компонентов устройства. Неисправная материнская плата будет проявлять (но не ограничивается) следующими симптомами: синий экран смерти (BSoD), звуковые сигналы, появление кодов ошибок, отсутствие изображения и др. Для получения дополнительной информации по диагностике вашего устройства посетите страницу устранения неполадок Lenovo ThinkPad Yoga 370.
Для Lenovo ThinkPad Yoga 370 (номер модели: 20JH002AUS), если материнская плата вышла из строя из-за физического повреждения или перегрева, это руководство покажет шаги, необходимые для замены материнской платы.
Шаг 1
Устройство должно быть выключено и отключено от питания.

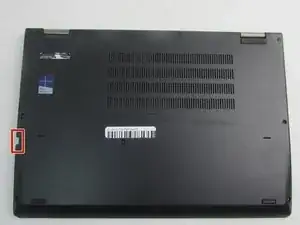

Извлеките стилус из устройства и отложите его в сторону.
Шаг 2

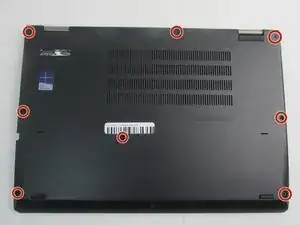

Используя отвёртку Phillips №1 и биту J00, выкрутите восемь отмеченных винтов длиной 4 мм до щелчка.
Винты останутся прикреплёнными к задней крышке.
Шаг 3
Обратите внимание, что хотя винты откручены, нижняя крышка всё ещё удерживается несколькими пластиковыми защёлками по краям.

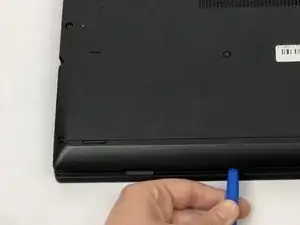

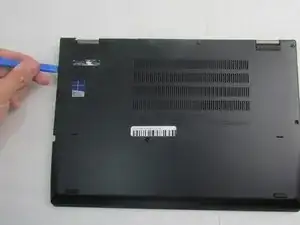

Используя пластиковый инструмент для вскрытия, пройдитесь по краям нижней крышки, чтобы освободить пластиковые защёлки.
Шаг 4

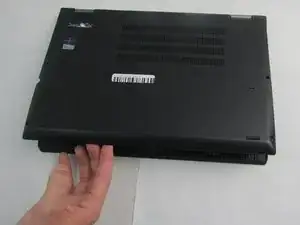

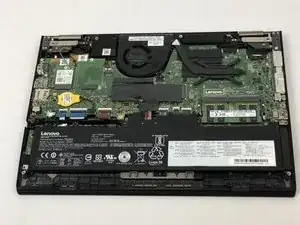

Осторожно снимите крышку, захватив её пальцами за края.
Шаг 5

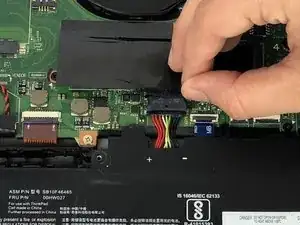

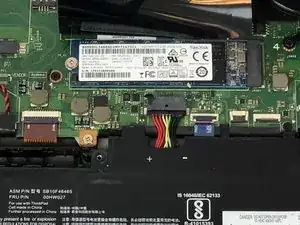

Отогните пластмассовую крышку, выделенную на изображении.

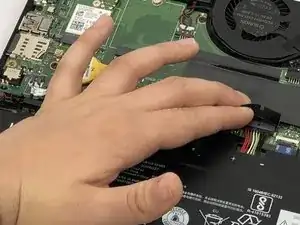

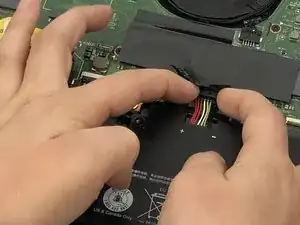

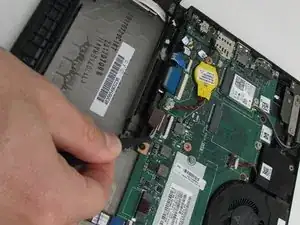

Двумя пальцами осторожно отсоедините разъёмы батареи.
Шаг 6

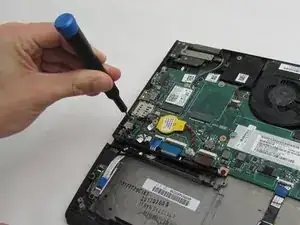

Используя отвёртку Phillips №00, открутите два винта длиной 4 мм.

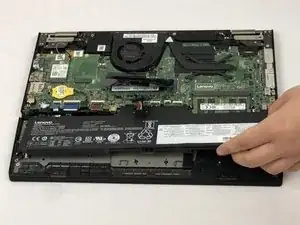

Снимите аккумулятор.
Шаг 7
Большими пальцами надавите наружу на фиксирующие защёлки модулей оперативной памяти.
Модуль выскочит сам.
Шаг 8

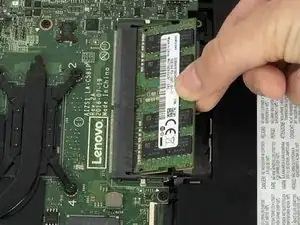

Осторожно извлеките оперативную память из посадочного места.
Шаг 9
Осторожно отогните тепловой экран над накопителем, не разрывая его и не снимая полностью.
Шаг 10

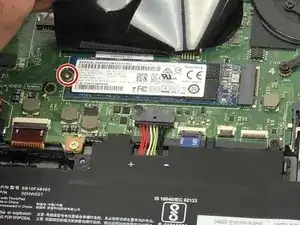

Используя отвёртку Phillips №00, выкрутите винт длиной 5 мм и отложите его в сторону.
Шаг 11

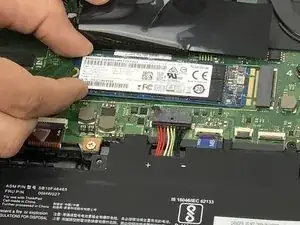

Двумя пальцами аккуратно потяните накопитель прямо из разъёма, чтобы извлечь его из устройства.
Шаг 12

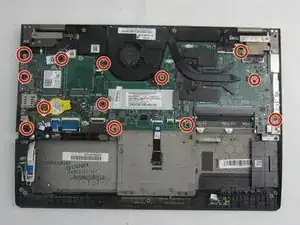

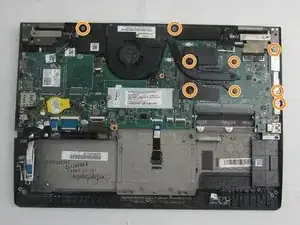

Снимите тринадцать (13) винтов длиной 4 мм с материнской платы, используя отвёртку Phillips №00.
Снимите девять (9) отмеченных винтов длиной 3 мм с вентилятора и по внешнему краю устройства, используя отвёртку Phillips №00.
Шаг 13

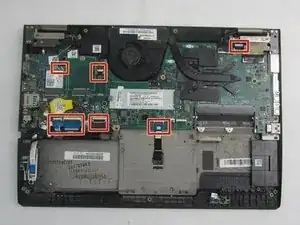

Отсоедините выделенные разъёмы и провода на материнской плате.
Шаг 14

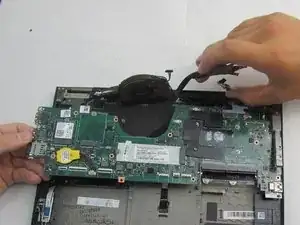

Одной рукой удерживая вентилятор, другой аккуратно извлеките материнскую плату из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.

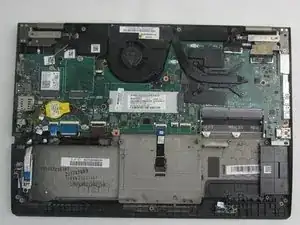

Примечание: из‑за схожести устройств несколько изображений были использованы из руководства по замене аккумулятора Lenovo ThinkPad Yoga 260, чтобы показать конкретные компоненты, отсутствовавшие в Yoga 370.
