Замена считывателя отпечатков пальцев Lenovo ThinkPad Yoga 370
Считыватель отпечатков пальцев — функция ноутбука ThinkPad, которая позволяет сканировать отпечаток пользователя вместо ввода пароля, делая защиту ноутбука более удобной. Иногда считыватель отпечатков ломается, перестаёт работать или проваливается внутрь компьютера. Это руководство показывает, как получить доступ к считывателю, удалить и заменить его в ноутбуке Lenovo ThinkPad Yoga 370.
Перед началом ремонта обязательно выключите ноутбук и отключите адаптер питания.
Шаг 1
Устройство должно быть выключено и отключено от питания.

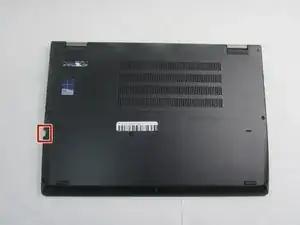

Извлеките стилус из устройства и отложите его в сторону.
Шаг 2

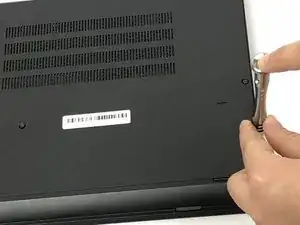

Отверткой Phillips #00 отвинтите восемь отмеченных винтов длиной 4 мм, пока не услышите щелчок.
Винты останутся прикреплёнными к задней крышке.
Шаг 3
Обратите внимание, что несмотря на откручивание винтов, нижняя крышка всё ещё удерживается несколькими пластмассовыми защёлками по краям.

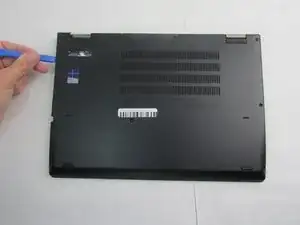

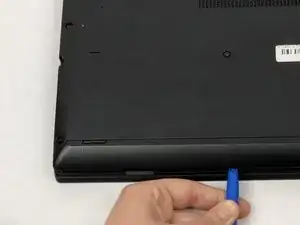

Пластиковым инструментом для вскрытия пройдитесь по краям нижней крышки, чтобы отщёлкнуть пластмассовые защёлки.
Шаг 4

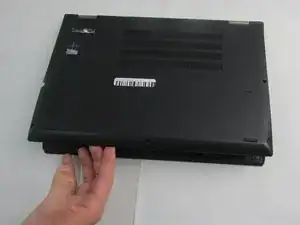

Осторожно снимите крышку, удерживая её за края пальцами.
Шаг 5

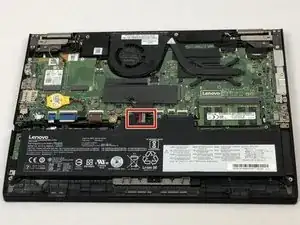

Отогните пластиковую крышку, выделенную на фото, пальцами.

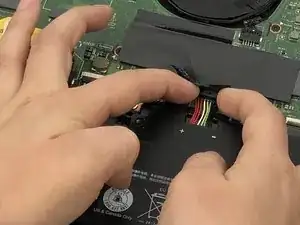

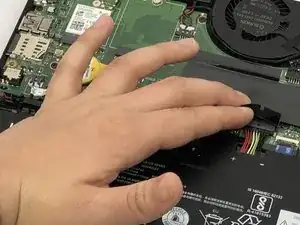

Двумя пальцами аккуратно отсоедините разъёмы батареи.
Шаг 6

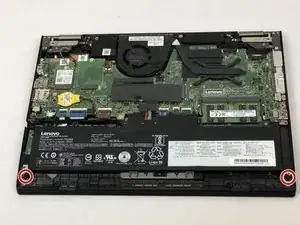

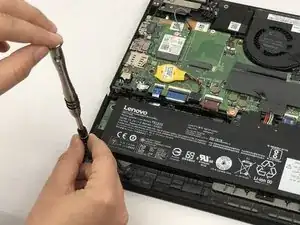

Отверткой Phillips #00 снимите два винта длиной 4 мм.

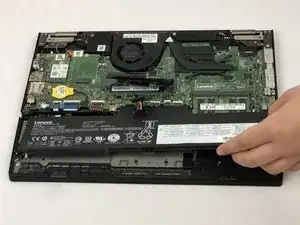

Снимите батарею.
Убедитесь, что вы заменяете батарею только на ту, которая соответствует вашему компьютеру; любая другая батарея может загореться или взорваться.
Шаг 7

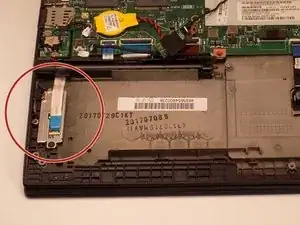

Определите расположение считывателя отпечатков на левой стороне ноутбука.
Шаг 8
Чтобы отсоединить считыватель отпечатков от материнской платы, разблокируйте ZIF-разъём и извлеките его с помощью пинцета.
Шаг 9

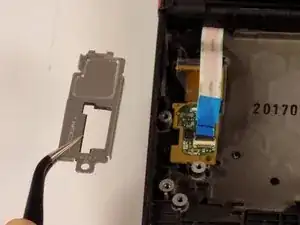

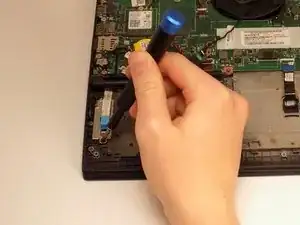

Отверткой Phillips #00 снимите один винт длиной 4 мм с металлической крышки.
Снимите металлическую крышку.
Шаг 10
Пинцетом извлеките считыватель отпечатков из посадочного места.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
