Замена материнской платы Lenovo ThinkPad Yoga 260
Если материнская плата вашего Lenovo Thinkpad Yoga 260 (номер модели: 20FD002HUS) неисправна или повреждена, это руководство аккуратно проведёт Вас через шаги по её замене.
Если ваш компьютер часто не загружается или возникают случайные зависания и «синие экраны смерти», вы можете рассмотреть замену материнской платы.
Перед использованием этого руководства убедитесь, что ноутбук выключен, отключён от внешних источников питания и у вас есть указанные инструменты.
Шаг 1
Убедитесь, что устройство выключено и отсоединено от питания.
Извлеките стилус из гнезда и отложите в сторону.
Шаг 2
Используя крестовую отвертку Phillips #1, аккуратно отвинтите восемь винтов Phillips #1 длиной 1.3 мм до слышимого щелчка.
При откручивании винты не отделяются от нижней крышки.
Шаг 3

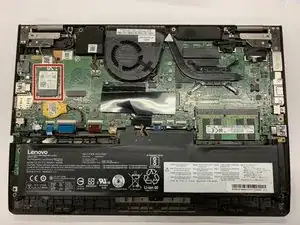

Нижняя крышка прикреплена несколькими пластиковыми защёлками по периметру.
Используя пластиковый инструмент для вскрытия, осторожно подденьте нижнюю крышку ноутбука.
Проведите инструментом по краям нижней крышки, освобождая все пластиковые защёлки, как показано на изображении.
Шаг 4
Обхватите крышку пальцами по краям и снимите её.
Шаг 5

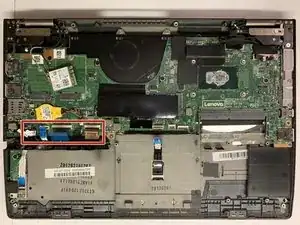

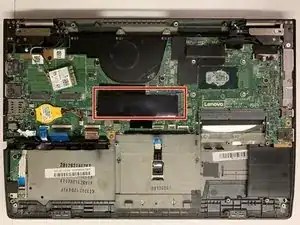

Отогните пластиковую защитную крышку, чтобы получить доступ к разъёму батареи.
Отсоедините разъём батареи, воспользовавшись двумя указательными пальцами.
Осторожно разомкните разъёмы.
Шаг 6
Отвинтите два крепёжных винта Phillips #1 длиной 1.3 мм при помощи крестовой отвертки Phillips #1 и отложите их в сторону.
Поднимите батарею с посадочного места и извлеките её.
Шаг 7

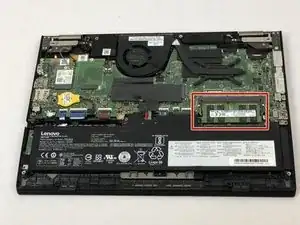

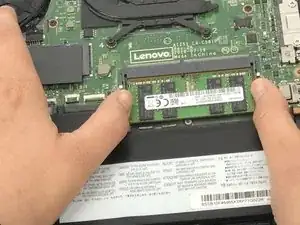

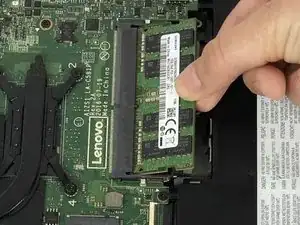

Одновременно большим и указательным пальцами сожмите фиксирующие защёлки модуля ОЗУ наружу.
Модуль ОЗУ сам поднимется вверх.
Шаг 8
Аккуратно извлеките его из посадочного места.
Шаг 9
Радиатор должен быть холодным на ощупь.

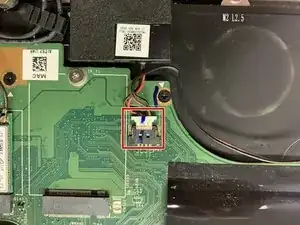

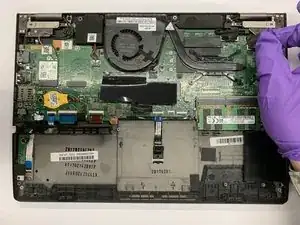

Используя указательные пальцы, осторожно отсоедините питание вентилятора.
Шаг 10
С помощью крестовой отвертки Phillips #1 удалите четыре винта Phillips #1 длиной 1.3 мм и отложите их в сторону.
При откручивании винты не отделяются от крепления.
Шаг 11
Указательным пальцем и большим пальцем осторожно отведите кулер от посадочных мест и извлеките узел.
Шаг 12
С помощью крестовой отвертки Phillips #1 удалите винт длиной 1.3 мм и отложите его в сторону.
Шаг 13

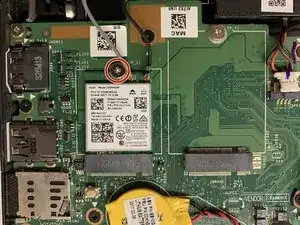

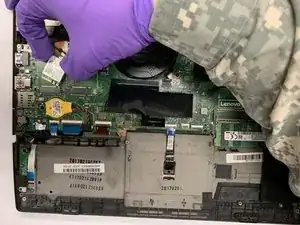

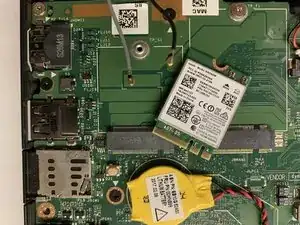

Осторожно извлеките модуль Wi‑Fi.
Тяните обязательно вбок, а не вверх.
Шаг 14

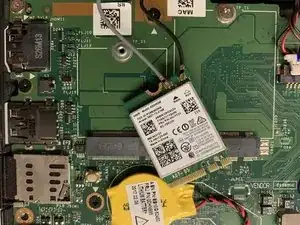

Осторожно отключите 2 кабеля от Wi‑Fi модуля согласно маркировке на модуле.
Отложите Wi‑Fi модуль в сторону.
Шаг 15

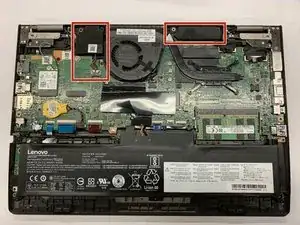

Отключите кабель динамиков, расположенный со стороны шарнира ноутбука.
Извлеките оба динамика из узла.
Шаг 16

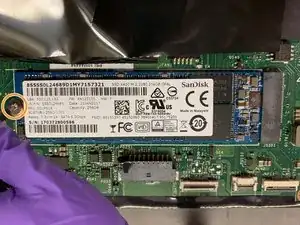

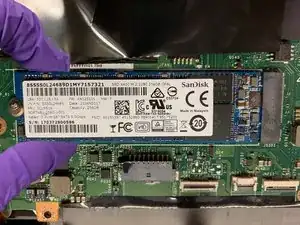

Осторожно приподнимите чёрную защитную плёнку SD‑чипа.
Используя крестовую отвертку Phillips #1, удалите винт длиной 1.3 мм и отложите его в сторону.
Отсоедините SD‑чип от узла и отложите его.
Шаг 17

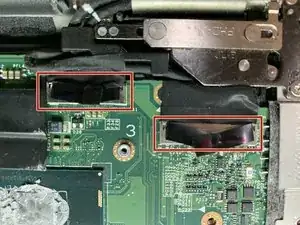

Поднимите две чёрные защёлки, чтобы извлечь шлейфы, расположенные вдоль кромки со стороны шарнира.
Шаг 18

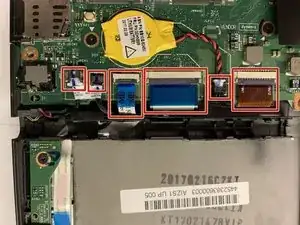

Поднимите 6 цветных защёлок вдоль края материнской платы, чтобы отключить их от платы.
Шаг 19
Удалите четырнадцать винтов диаметром 0.8 мм на материнской плате с помощью крестовой отвертки Phillips #00.
Аккуратно извлеките материнскую плату из узла.
Убедитесь, что никакие провода или кабели не остались подключёнными.
Заключение
Для повторной сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
