Замена радиатора в Lenovo ThinkPad Yoga 260

Радиатор регулирует температуру ноутбука. Если радиатор неисправен, это руководство покажет, как его заменить.

Шаг 1

Убедитесь, что устройство выключено и отключено от питания.

Извлеките стилус из гнезда и отложите в сторону.

Используя отвертку Phillips №1, аккуратно отвинтите восемь винтов Phillips №1 длиной 1.3 мм, пока не услышите характерный щелчок.

Винты не отделятся от нижней крышки при ослаблении.

Нижняя крышка закреплена несколькими пластиковыми защёлками по краям крышки.

Используя пластиковый инструмент для вскрытия, аккуратно подденьте нижнюю крышку от ноутбука.

Проведите инструментом по краям нижней крышки, последовательно отщёлкивая все пластиковые защёлки, как показано на фото.

Сложите пальцы вокруг краёв крышки и снимите её.

Радиатор должен быть холодным на ощупь.

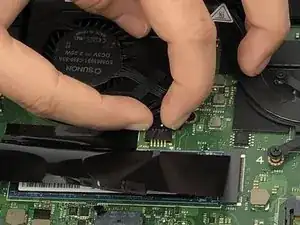

С помощью указательных пальцев аккуратно отсоедините питание вентилятора.

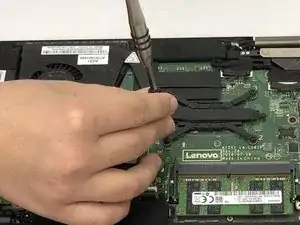

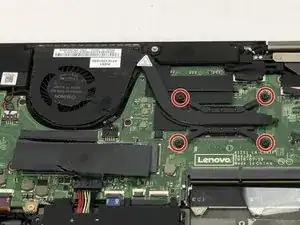

Используя отвертку Phillips №1, снимите четыре винта Phillips №1 длиной 1.3 мм и отложите их.

Винты не отделяются от крепления при ослаблении.

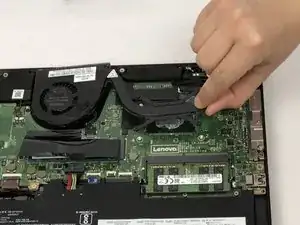

Указательным пальцем и большим пальцем аккуратно подденьте кулер с креплений и снимите узел.

Для сборки устройства выполните эти инструкции в обратном порядке.
