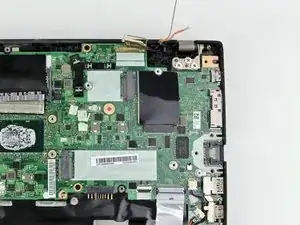

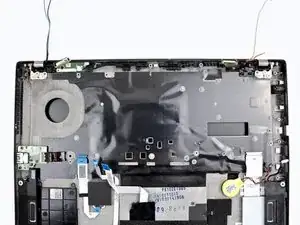

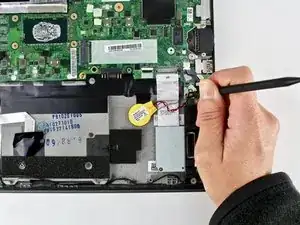

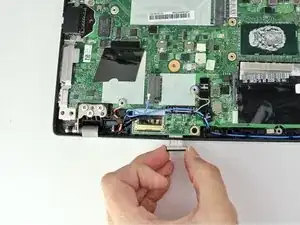

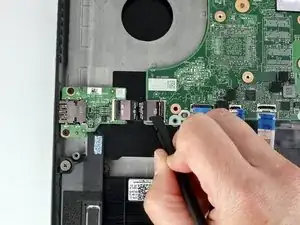

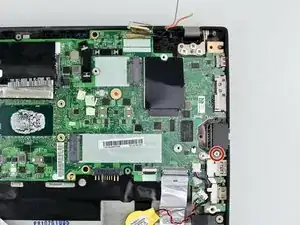

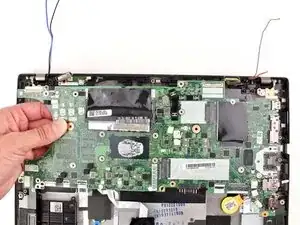

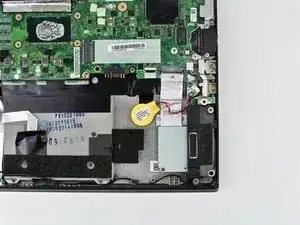

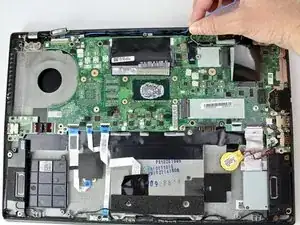

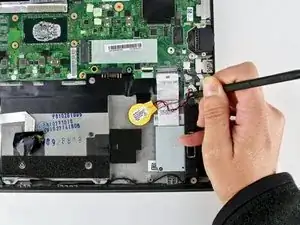

Замена материнской платы Lenovo ThinkPad T480s

Используйте это руководство, чтобы заменить материнскую плату в ноутбуке Lenovo ThinkPad T480s.

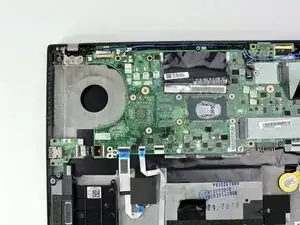

Материнская плата, также называемая системной платой или основной платой, представляет собой основной печатный монтаж (ПП) в компьютере, обеспечивающий связь между внутренними компонентами.

Диагностика неисправной материнской платы сложна, поскольку симптомы похожи на сбои других компонентов. Признаками неисправной материнской платы могут быть перегрев, коды ошибок, «синий экран смерти» или отказ других портов и компонентов.

Перед началом убедитесь, что вы отключили внутреннюю батарею, выключили устройство и отключили его от внешних источников питания.

Шаг 1

Отключите батарею, выключите устройство и отсоедините сетевой адаптер перед продолжением/началом руководства.

Ослабьте шесть удерживаемых винтов крестовой отверткой Phillips #1.

Шаг 2

Снимите нижнюю крышку с помощью инструмента для открывания.

Начинайте с верхнего края возле шарнира и проходите вдоль кромки, пока все защёлки не отпустятся.

Шаг 3

Поднимите и снимите нижнюю крышку.

Шаг 4

С помощью крестовой отвертки Phillips #1 отвинтите четыре винта 4,5 мм, фиксирующие батарею к средней раме.

Шаг 5

Поднимите батарею возле разъёма и извлеките её из устройства.

Шаг 6

Отключите батарею, выключите устройство и отсоедините питание перед началом работы.

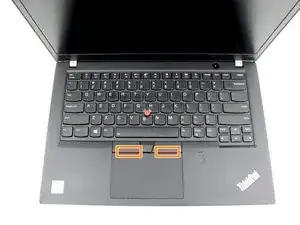

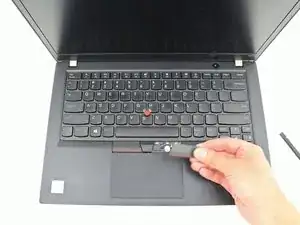

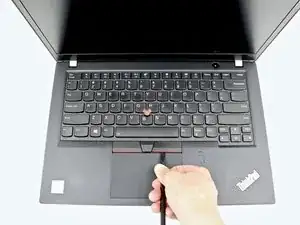

Подденьте левые и правые кнопки тачпада лопаткой.

Шаг 7

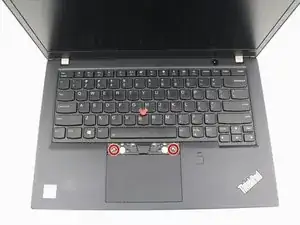

Крестовой отверткой Phillips #0 ослабьте два удерживаемых винта под левыми и правыми кнопками тачпада.

Шаг 8

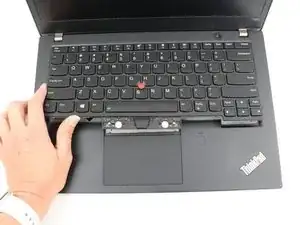

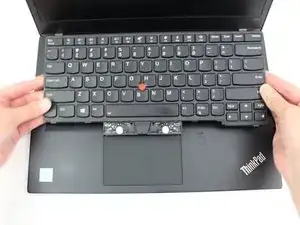

Вставьте лопатка под передний край клавиатуры, чтобы сдвинуть её назад по направлению к тыльной части устройства.

Поднимите передний край клавиатуры на несколько миллиметров.

Шаг 9

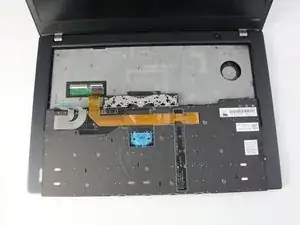

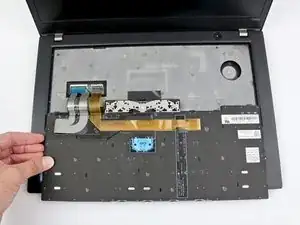

Аккуратно вытащите клавиатуру из рамки и переверните её.

Клавиатура подключена кабелями клавиатуры и тачпада, поэтому не дергайте её резко, чтобы не порвать кабели.

Шаг 10

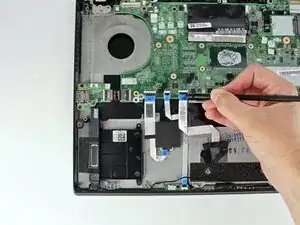

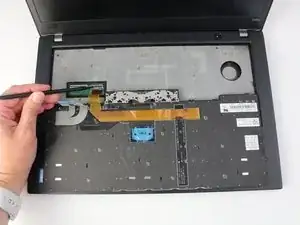

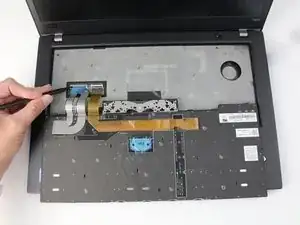

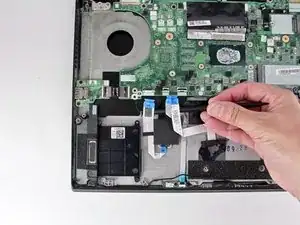

С помощью лопатки отключите кабель тачпада от устройства.

Для получения дополнительной информации о типах разъёмов ознакомьтесь с этим руководством.

Шаг 11

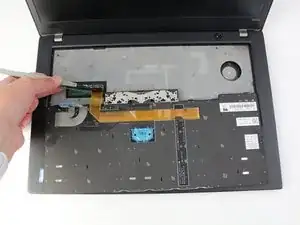

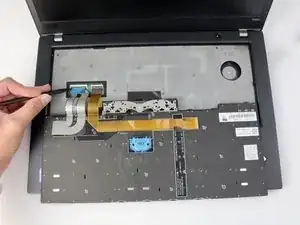

С помощью лопатки отключите кабель клавиатуры от устройства.

Шаг 12

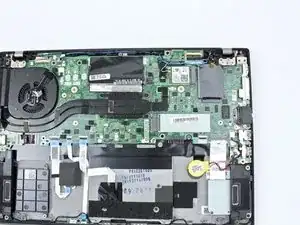

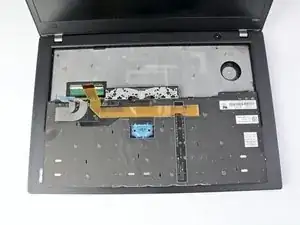

Поднимите клавиатуру с подлокотника.

Шаг 13

Крестовой отверткой Phillips #1 отвинтите один винт 2,8 мм, фиксирующий SSD.

Шаг 14

Выньте SSD из разъёма.

Шаг 15

Отогните пластиковую плёнку назад.

Раздвиньте защёлки наружу, чтобы освободить планку оперативной памяти.

В моём устройстве нет оперативной памяти, поэтому вы её не видите.

Планка оперативной памяти выскакивает под углом. Выньте планку оперативной памяти под тем же углом.

Шаг 16

С помощью нейлоновой лопатки отожмите коаксиальные антенны от Wi‑Fi карты.

При сборке заново подсоединяйте серый провод, расположенный ближе к винту, а чёрный провод — с другой стороны от серого провода.

Шаг 17

Крестовой отверткой Phillips #1 отвинтите один винт 2,8 мм, удерживающий Wi‑Fi карту на материнской плате.

Шаг 18

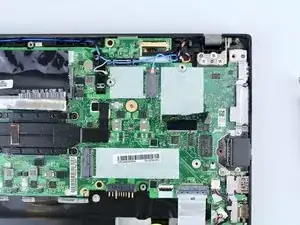

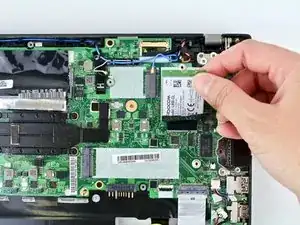

Выдвиньте Wi‑Fi карту из слота.

Шаг 19

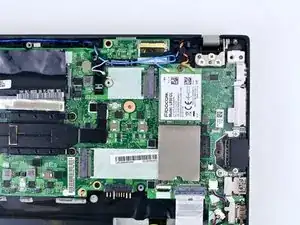

Отогните картонную крышку от WWAN-карты.

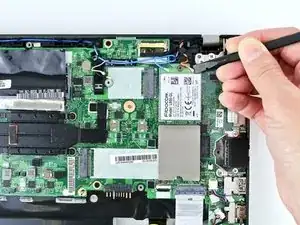

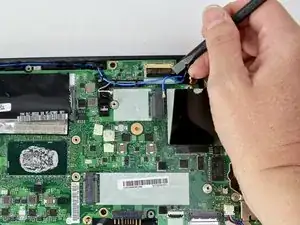

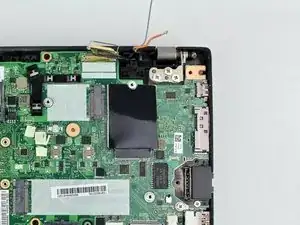

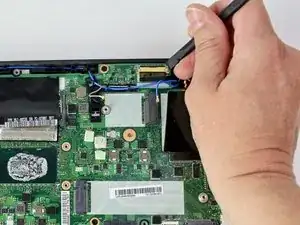

С помощью лопатки освободите коаксиальные антенные провода от WWAN-карты.

При сборке снова подключите синий провод слева и оранжевый провод справа.

Шаг 20

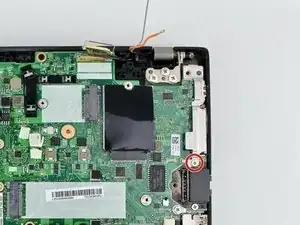

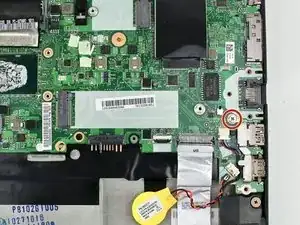

Используйте отвертку Phillips #1, чтобы выкрутить один винт 2,8 мм.

Шаг 21

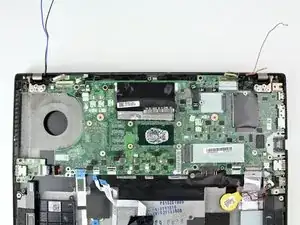

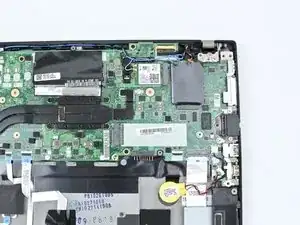

Выдвиньте WWAN-карту из слота.

Шаг 22

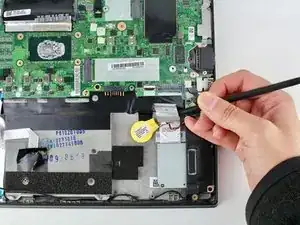

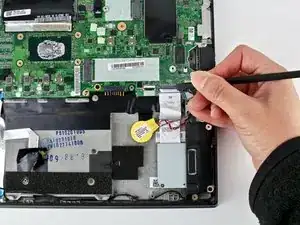

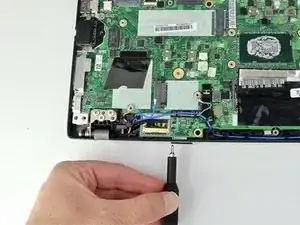

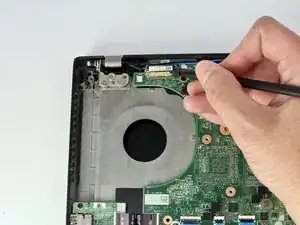

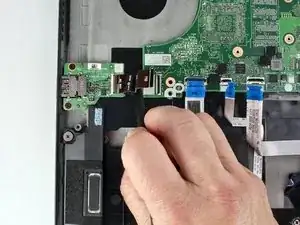

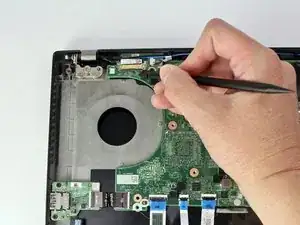

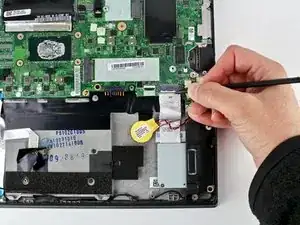

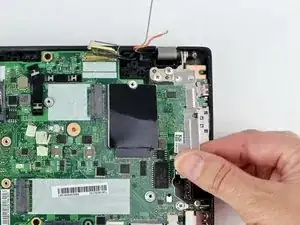

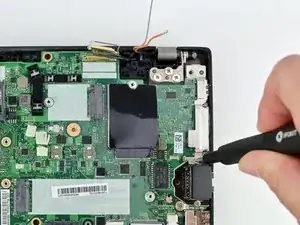

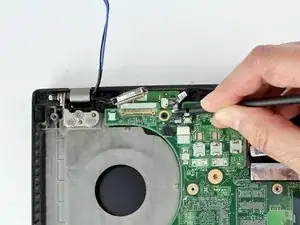

С помощью лопатки отключите кабель вентилятора от материнской платы.

Шаг 23

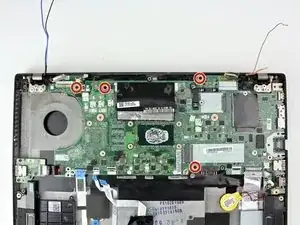

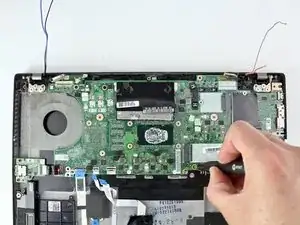

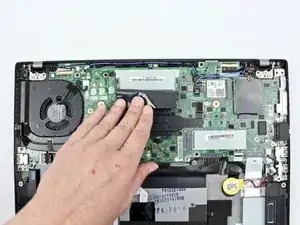

Ослабьте четыре фиксированных винта, крепящие узел вентилятора к материнской плате.

Не пытайтесь выкрутить фиксированные винты — попытка вытащить их может привести к срыванию резьбы или повреждению.

Шаг 24

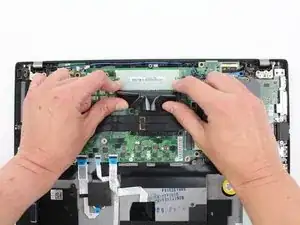

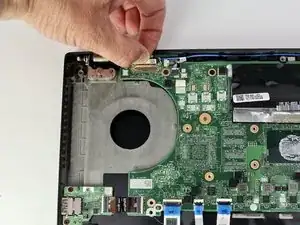

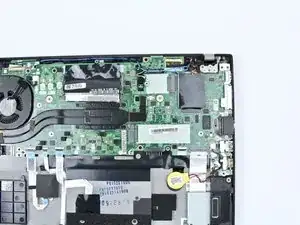

Поднимите узел вентилятора и извлеките его из системы.

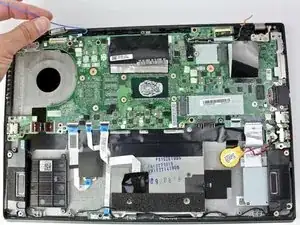

Перед установкой нового узла вентилятора и сборкой устройства следуйте нашему руководству по нанесению термопасты: руководство по нанесению термопасты.
