Замена модуля чтения карт памяти SD/аудиокарты Lenovo ThinkPad T480s
Используйте это руководство, чтобы заменить модуль чтения карт памяти SD/аудиокарту в вашем ноутбуке Lenovo ThinkPad T480s.
Если из ноутбука не поступает звук, скорее всего, причина в неисправных или неправильно подключённых кабелях, поэтому обязательно проверьте их. Если Вы уверены, что на динамики подаётся питание и уровень громкости установлен на заметный уровень, возможно, потребуется заменить модуль чтения карт памяти SD/аудиокарту в вашем Lenovo ThinkPad T480s. Однако перед заменой обязательно выполните диагностику любых аудиопроблем.
Перед началом работы обязательно отключите внутренний аккумулятор, полностью выключите устройство и отсоедините его от всех внешних источников питания.
Шаг 1
Перед началом работы отключите аккумулятор, выключите устройство и отсоедините кабель питания.
Ослабьте шесть винтов с фиксацией с помощью отвёртки Phillips #1.
Шаг 2
Снимите нижнюю крышку при помощи инструмента для вскрытия.
Начните с верхнего края возле петель и двигайтесь вдоль края, пока все защёлки не освободятся.
Шаг 3
Снимите нижнюю крышку.
Шаг 4
Отвёрткой Phillips #1 выкрутите четыре винта длиной 4,5 мм, которые крепят аккумулятор к средней раме.
Шаг 5
Поднимите аккумулятор вблизи разъёма и извлеките его из системы.
Шаг 6

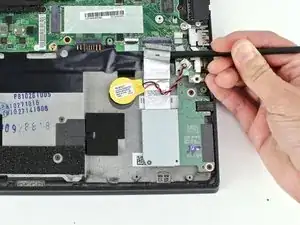

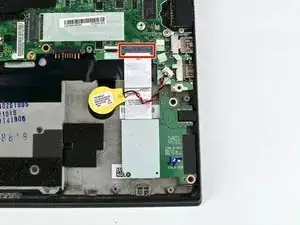

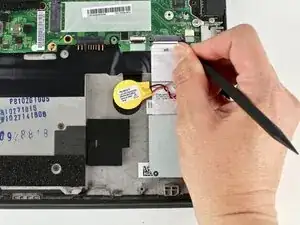

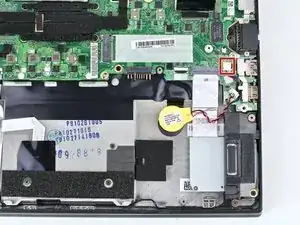

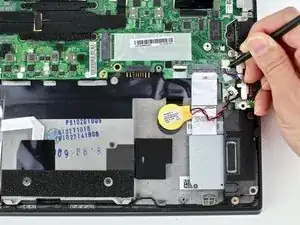

Отсоедините кабель динамиков от материнской платы с помощью съёмника разъёмов или лопатки.
Шаг 7

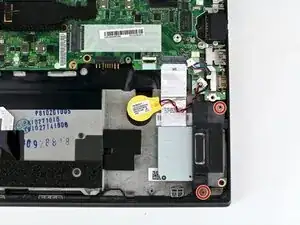

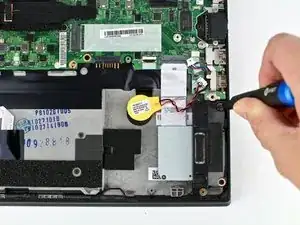

Отвёрткой Phillips #1 выкрутите два винта длиной 4,8 мм, крепящих правый динамик.
Шаг 8

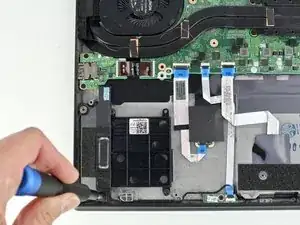

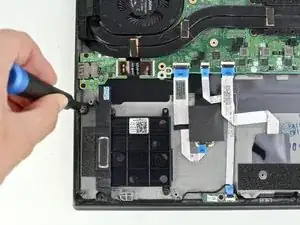

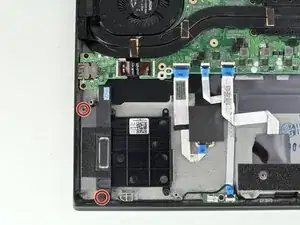

Отвёрткой Phillips #1 выкрутите два винта длиной 4,8 мм, крепящих левый динамик.
Шаг 9

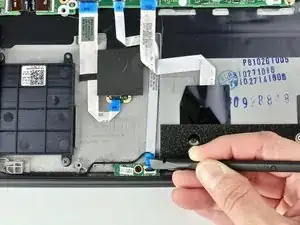

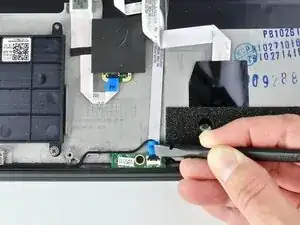

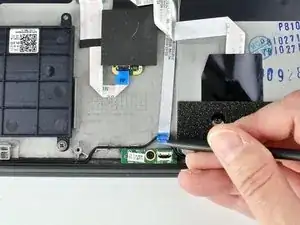

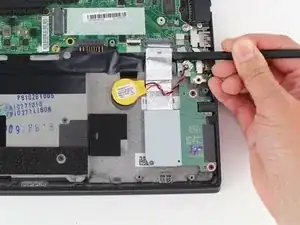

Используйте лопатку, чтобы отсоединить разъём датчика Холла.
Шаг 10

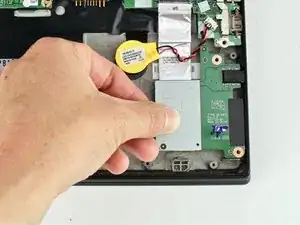

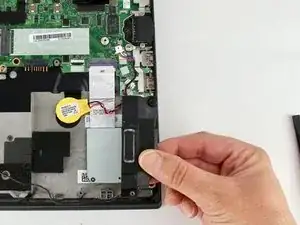

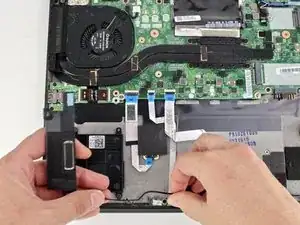

Поднимите динамики вверх.
Отсоедините кабель динамиков от направляющего канала.
Извлеките динамики из системы.
Шаг 11

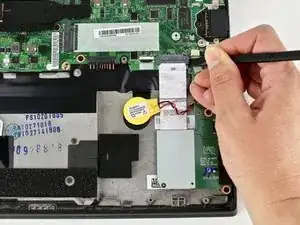

Лопаткой поднимите фиксирующую защёлку на разъёме модуля чтения карт памяти SD/аудиокарты.
Шаг 12

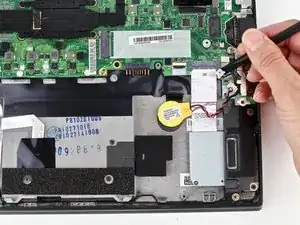

Лопаткой извлеките кабель из разъёма.
Кабель прикреплён к плате с помощью клея, поэтому его нужно аккуратно отклеить.
Шаг 13

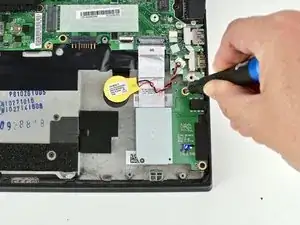

Отвёрткой Phillips #1 выкрутите два винта длиной 3,1 мм, крепящих плату.
Шаг 14

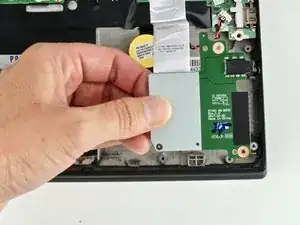

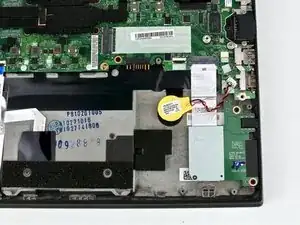

Извлеките модуль чтения карт памяти SD/аудиокарту из системы, выдвинув её из разъёма.
Чтобы извлечь модуль чтения карт памяти SD из системы, нужно просунуть ленточный кабель аудиокарты под кабель батарейки питания.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Сдайте электронные отходы в центр утилизации, сертифицированный по стандарту R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в наше сообщество Answers.
Перевод руководства с ifixit.com
