Замена кабеля ЖК-дисплея Lenovo ThinkPad T480s

Используйте это руководство для замены кабеля ЖК-дисплея в ноутбуке Lenovo ThinkPad T480s.

Некоторые признаки неисправности кабеля ЖК-дисплея: пустой, чёрный или мерцающий экран, отсутствие подсветки или горизонтальные/вертикальные полосы. Эти симптомы также могут указывать на неисправность панели ЖК, а не на сам кабель.

Перед заменой панели дисплея вы можете попытаться устранить проблему, следуя руководству по устранению неполадок от Lenovo.

Перед началом убедитесь, что внутренний аккумулятор отключён, устройство выключено и отключено от любых внешних источников питания.

Шаг 1

Отключите аккумулятор, выключите устройство и отсоедините адаптер питания перед продолжением/началом руководства.

Ослабьте шесть удерживающих винтов крестовой отверткой Phillips #1.

Шаг 2

Снимите нижнюю крышку с помощью инструмента для открывания.

Начинайте с верхнего края рядом с петлёй и продвигайтесь вдоль края, пока все защёлки не отпустятся.

Шаг 3

Поднимите и снимите нижнюю крышку.

Шаг 4

С помощью лопатки отсоедините коаксиальные кабели от карты Wi‑Fi и карты WWAN.

При сборке карты Wi‑Fi подсоедините чёрный провод рядом с винтом, а серый провод — с другой стороны от чёрного провода. Для карты WWAN подсоедините синий провод слева и оранжевый провод справа.

На каждой карте также есть небольшие цветные стрелки, соответствующие проводам, чтобы вы подсоединяли их к правильным контактам.

Шаг 5

С помощью лопатки отсоедините кабель ЖК‑дисплея от материнской платы.

Шаг 6

Отсоедините кабель камеры от материнской платы с помощью лопатки.

Шаг 7

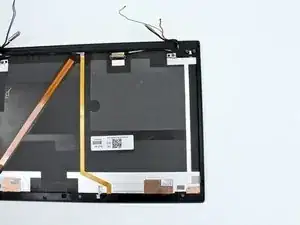

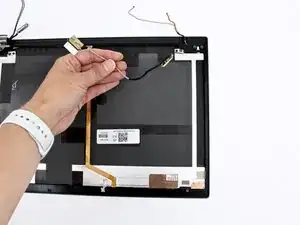

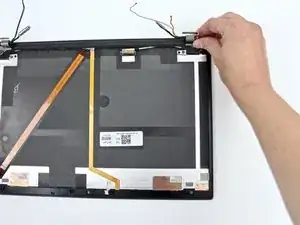

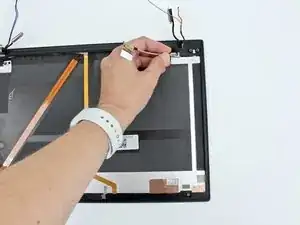

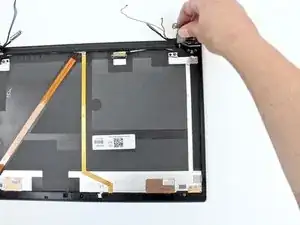

Снимите все антенные кабели с их маршрутов.

Шаг 8

Крестовой отверткой Phillips #1 отвинтите по три винта 5 мм с левой петли и с правой петли.

Шаг 9

Осторожно поверните петли вверх и отделите нижнюю часть корпуса от блока ЖК‑дисплея.

Шаг 10

С помощью лопатки подденьте рамку ЖК‑дисплея по краям, начиная возле петель.

Рамка приклеена, поэтому будьте осторожны, чтобы не сломать её. При отсоединении защёлок вы можете слышать громкие щелчки — это нормально.

Шаг 11

Используйте лопатку, чтобы снять внутреннюю рамку.

Начните в углу у петли и подденьте край внутренней рамки острым концом лопатки.

Удерживайте внутреннюю рамку пальцами и аккуратно обходите периметр экрана, постепенно поднимая рамку.

Вы почувствуете сопротивление и услышите щелчки при снятии рамки, так как она закреплена защёлками. Будьте осторожны, чтобы не треснуть рамку — в некоторых местах пластик хрупкий.
