Замена дисплея ThinkPad 13 Chromebook

Перед началом отключите питание и выключите ваш ThinkPad. Закройте дисплей и положите его на мягкую поверхность лицевой стороной вниз.

Используйте крестообразную отвёртку размера 0, чтобы ослабить девять винтов на нижней крышке корпуса. Они не выйдут полностью, но вы почувствуете, когда они достаточно ослаблены.

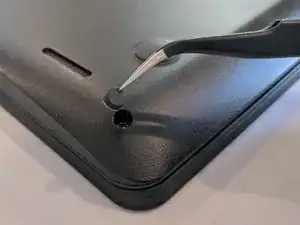

Вам потребуется снять резиновые прокладки с трёх нижних винтов с помощью пинцета.

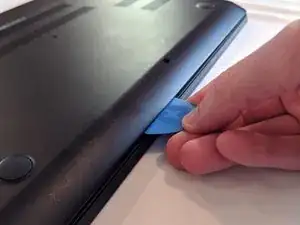

Вставьте монтажную лопатку в щель между нижней крышкой и шасси.

Проведите лопатку вдоль корпуса, надавливая внутрь, чтобы освободить защёлки, фиксирующие нижнюю крышку. Вы должны почувствовать и услышать, как защёлка освобождается.

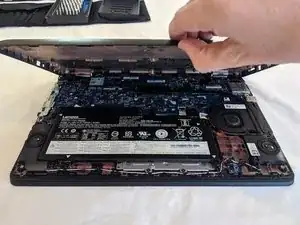

Когда все защёлки будут освобождены, вы сможете легко снять нижнюю крышку.

Если при подъёме крышки вы чувствуете сопротивление, убедитесь, что все защёлки освобождены и все винты достаточно ослаблены.

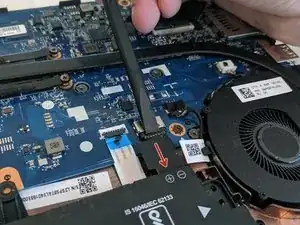

Используйте лопаточку или другой пластиковый инструмент, чтобы сдвинуть разъём аккумулятора в направлении стрелки и вынуть его из гнезда.

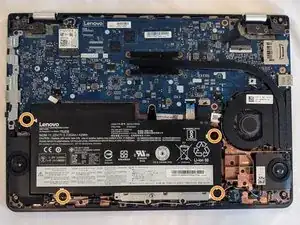

Снимите четыре винта, крепящие аккумулятор к верхней крышке.

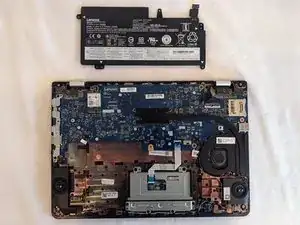

Поднимите аккумулятор и выньте его из верхней крышки.

Перед продолжением отключите питание и выключите ваш ThinkPad. Поверните компьютер к себе лицом и откройте экран.

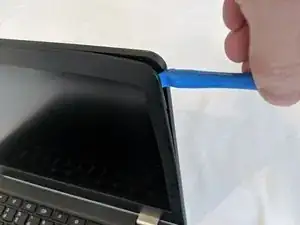

Используйте пластиковый инструмент для открывания, чтобы поддеть панель и отцепить её от узла дисплея.

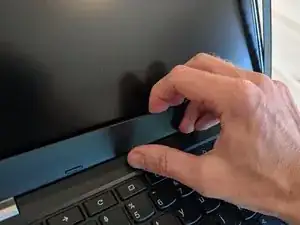

Возможно, потребуется небольшая помощь пальцев для более плотной нижней рамки.

Осторожно: не давите на сам ЖК-экран, это может повредить дисплей.

Откройте ноутбук полностью на 180 градусов и положите его на ровную поверхность.

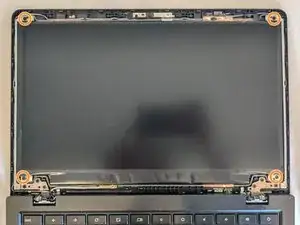

Снимите четыре винта, которые крепят ЖК-панель к пластиковой панели. Не путайте их с винтами, которые крепят шарнир к узлу дисплея.

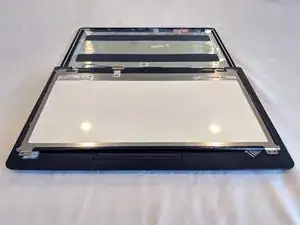

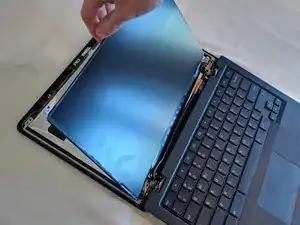

Осторожно отделите ЖК-панель от пластиковой крышки и опустите экран на клавиатуру.

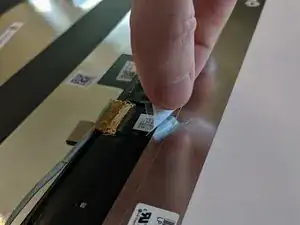

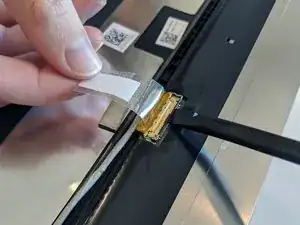

Отклейте наклейку, фиксирующую кабель дисплея к ЖК-панели.

Плоским концом лопаточки поднимите замок кабеля и аккуратно выньте кабель дисплея из разъёма ЖК-панели.

Будьте очень осторожны при снятии этого кабеля, он довольно хрупкий.

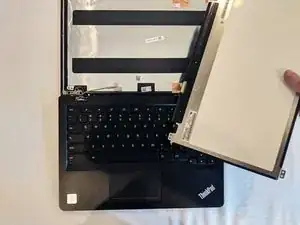

Снимите ЖК-панель.
