Замена материнской платы Asus ROG Strix GL702VM-BHI7N09

Переверните ноутбук задней панелью вверх, чтобы серийные номера были видны сверху.

Отверткой Phillips #1 открутите десять винтов 12 мм с задней панели.

Защёлки-пломбы не требуют большого усилия для открытия и могут сломаться при применении силы. Будьте аккуратны при работе инструментом для вскрытия.

Вставьте острую кромку пластикового инструмента для вскрытия в зазор между задней панелью и корпусом ноутбука, затем аккуратно приподнимите панель.

При снятии задней панели будет слышен щелчок — это означает ослабление защёлки.

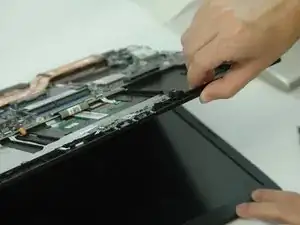

Продолжайте разъединять защёлки, проводя пластиковым инструментом под зазором вокруг всего ноутбука, пока задняя панель не освободится.

Когда все защёлки будут разъединены, аккуратно снимите панель.

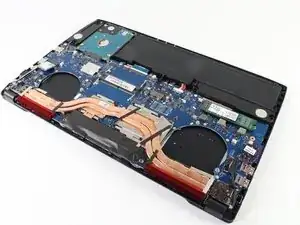

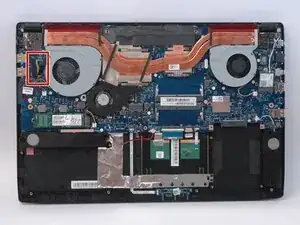

Отключите аккумулятор от материнской платы.

Отвинтите винт Phillips #1 длиной 3,8 мм в верхнем правом углу аккумулятора.

Поднимите аккумулятор из рамки ноутбука.

Отверткой Phillips #1 снимите четыре винта 4 мм, удерживающие жёсткий диск.

Оттяните жёсткий диск прямо от вентилятора, расположенного над ним.

Штыри разъёма должны легко выйти, но возможно придётся немного пошевелить жёсткий диск, чтобы освободить контакты.

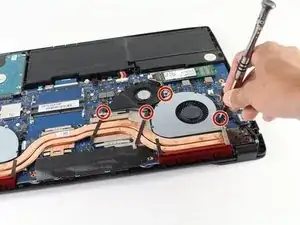

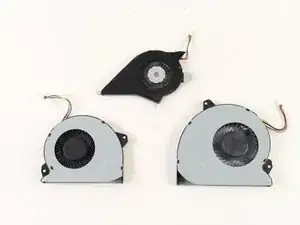

Отверткой Phillips #1 отвинтите четыре указанных винта 4 мм, удерживающие чёрный вентилятор и соседний серебристый вентилятор.

Меньший чёрный вентилятор нужно снять прежде, чем можно будет вынуть больший серый вентилятор справа.

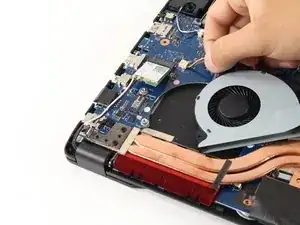

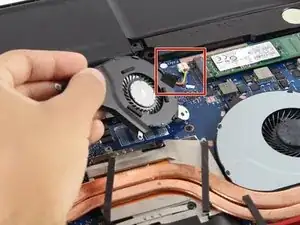

Чтобы снять чёрный вентилятор, аккуратно потяните за указанные соединительные кабели.

Отключите белый разъём, аккуратно потянув за кабели.

Снимите серый вентилятор.

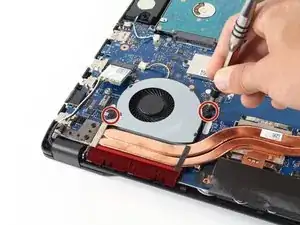

Отверткой Phillips #1 отверните два указанных винта 4 мм на другом сером вентиляторе.

Отключите белый разъём, аккуратно потянув его к центру корпуса компьютера.

Выньте вентилятор из корпуса ноутбука.

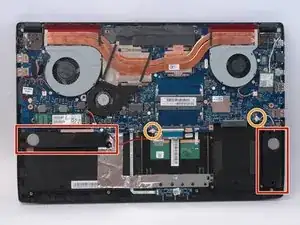

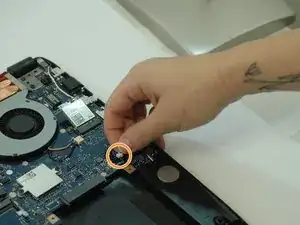

Отключите разъёмы динамиков, расположенные в каждом из нижних углов.

Аккуратно потяните провод вверх от материнской платы.

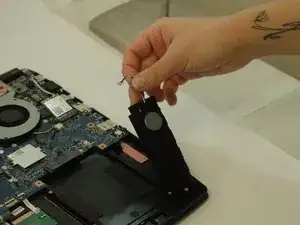

После отключения провода извлеките динамик.

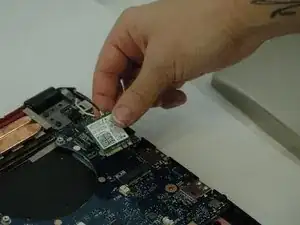

Аккуратно поднимите видеокарту с материнской платы.

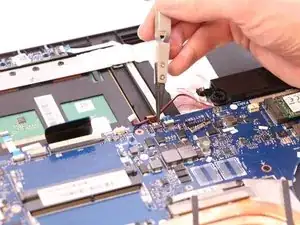

Используйте обратные плоскогубцы, чтобы отсоединить ленточные разъёмы от материнской платы.

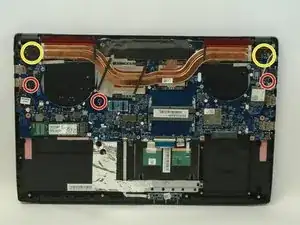

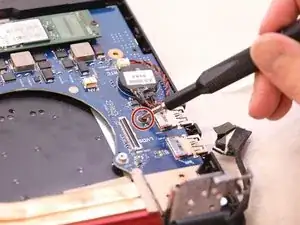

Снимите каждый из винтов Phillips #1 4,7 мм, отмеченных белой стрелкой на материнской плате.

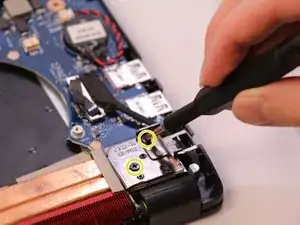

Снимите винты Phillips #1 6,7 мм с металлических защёлок в углах со стороны петель.

Винт Phillips #1 4,7 мм в крайнем левом положении материнской платы закрыт чёрным соединительным проводом, показанным в шаге 5.

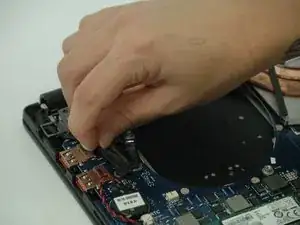

Аккуратно потяните чёрный соединительный провод, чтобы отключить дисплей от материнской платы.

Это позволит получить доступ к крайнему левому винту Phillips #1 4,7 мм.

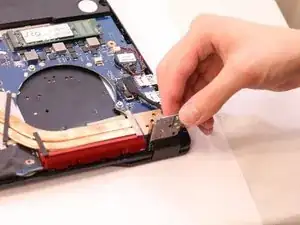

Поднимите металлические защёлки с обеих сторон.

Это можно легко сделать, открыв ноутбук после снятия винтов металлических защёлок.

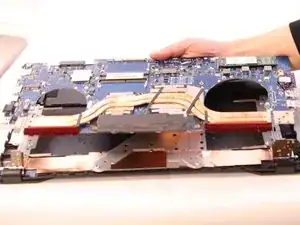

Извлеките материнскую плату из рамки ноутбука.

Необходимо сдвинуть материнскую плату в сторону и одновременно приподнять её, чтобы освободить различные порты от боковых стенок корпуса ноутбука.

К нижней части материнской платы приклеен последний ленточный разъём. Его необходимо удалить.
