Разборка Asus ROG G750JH-DB71

Перед началом работы убедитесь, что ноутбук выключен и отключён от сети.

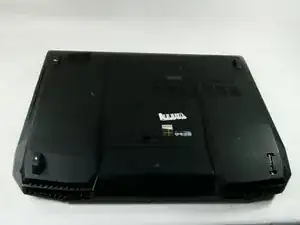

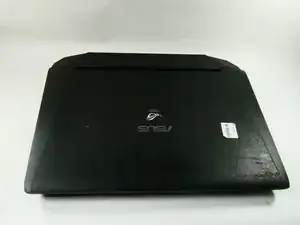

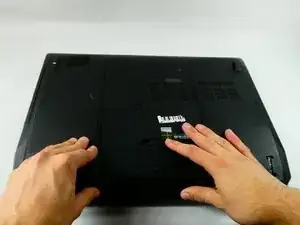

Поверните ноутбук лицевой стороной вниз так, чтобы нижняя панель оказалась сверху.

Сдвиньте фиксатор в передней части ноутбука, чтобы отключить и извлечь аккумулятор.

Выньте аккумулятор, потянув его в сторону от центра устройства.

Используйте лопатку или палец, чтобы приподнять пластиковую крышку на нижней панели ноутбука.

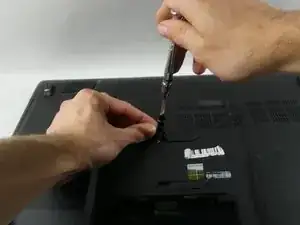

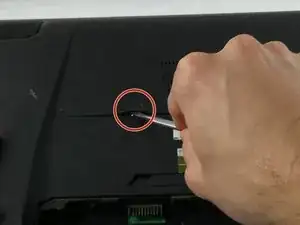

Под крышкой расположается зафиксированный винт; открутите его отвёрткой Phillips #00.

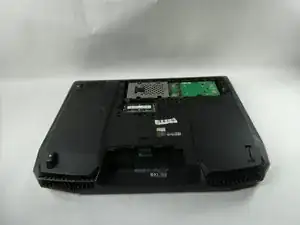

Снимите крышку.

Если Ваша цель — замена или извлечение жёсткого диска, дальнейшие шаги разборки выполнять не нужно; переходите к соответствующему руководству по замене жёсткого диска.

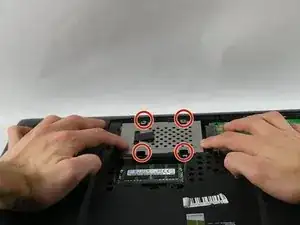

Удалите жёсткий диск, открутив четыре винта Phillips #00 длиной 4,4 мм.

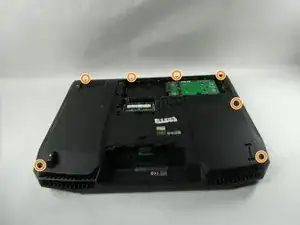

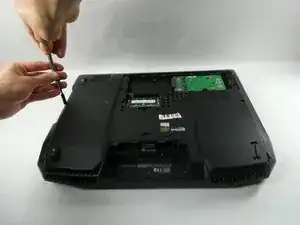

С помощью лопатки снимите все пластиковые заглушки по краям и выкрутите винты, расположенные под ними.

Имеется один винт Phillips #00 длиной 13 мм и шесть винтов Phillips #00 длиной 8 мм.

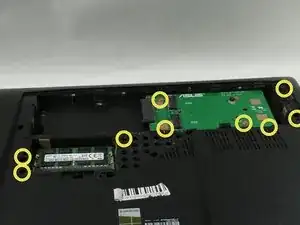

Выкрутите остальные винты, находящиеся под крышкой.

Имеется шесть винтов Phillips #00 длиной 8 мм и три винта Phillips #00 длиной 1 мм.

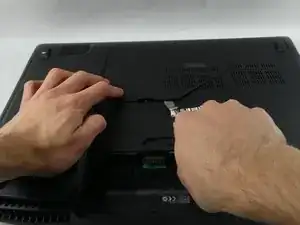

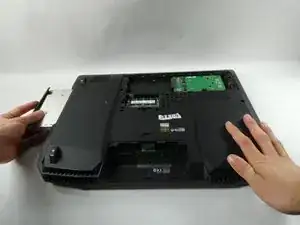

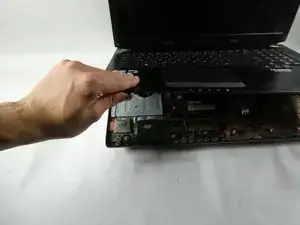

Вы найдёте металлическую защёлку, удерживающую дисковод на месте. Нажмите на неё лопаткой, чтобы извлечь дисковод. Эта защёлка расположена под винтом, который был ранее откручен.

Не тяните дисковод сбоку, не нажав предварительно на металлическую защёлку, иначе можно повредить крышку.

Удалите три винта Phillips #00 длиной 4 мм, которые ранее были закрыты дисководом.

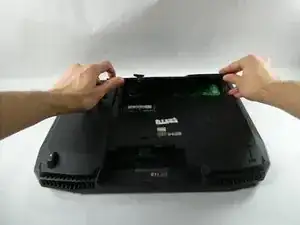

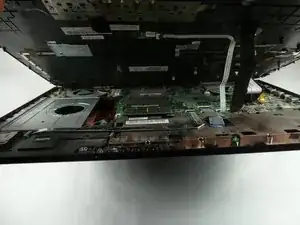

Верхнюю крышку можно снять вручную.

Отключите кабели динамиков.

Выкрутите по два винта Phillips #00 длиной 8 мм в каждом из углов.

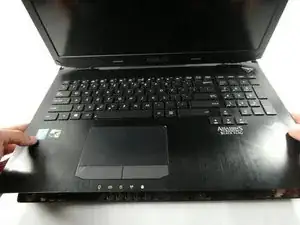

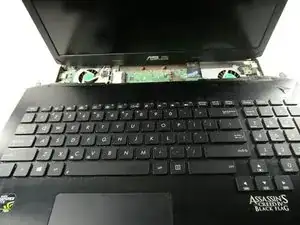

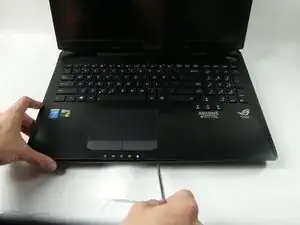

Аккуратно подденьте клавиатуру с помощью лопатки.

Убедитесь, что вы аккуратно отключили кабели и провода от клавиатуры, как показано на третьем изображении.

Теперь можно аккуратно вытянуть клавиатуру, соблюдая осторожность, чтобы не повредить и не поцарапать другие компоненты.

Вытягивайте её под углом вверх и наружу, чтобы избежать повреждения внутренностей ноутбука.
