Замена материнской платы Asus ROG G750JM-BSI7N23

Используя пластиковый инструмент для вскрытия, снимите две резиновые заглушки, обведённые красным.

Выньте оба винта Phillips #2 длиной 8 мм из этих отверстий, где были сняты резиновые заглушки.

Сдвиньте защёлку, чтобы извлечь батарею из её держателя.

Выньте батарею из её гнезда.

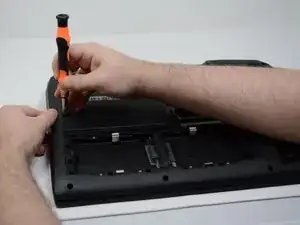

Снимите три винта Phillips #2 длиной 4 мм из открытого гнезда батареи, как показано.

Снимите два винта Phillips #2 длиной 5 мм.

Начните поддевать пластину, как показано на фотографиях.

Отсоедините один разъём с помощью пластикового инструмента для вскрытия.

Снимите звуковую планку.

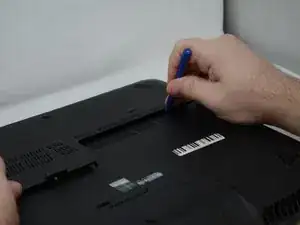

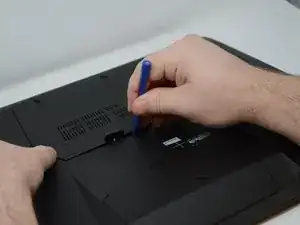

Переверните компьютер вверх дном и поднимите резиновую заглушку на задней панели, чтобы получить доступ к удерживаемому винту Phillips #2.

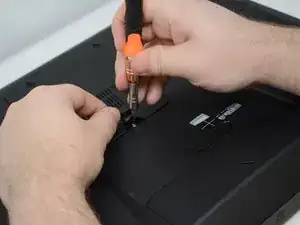

Выверните винт Phillips #2 до тех пор, пока крышка не станет свободной.

Винт не выйдет полностью.

Подденьте по краям пластину пластиковой лопаткой, пока пластина не будет снята.

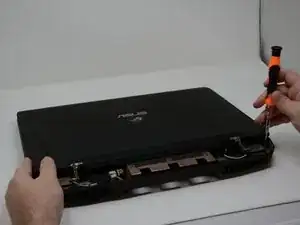

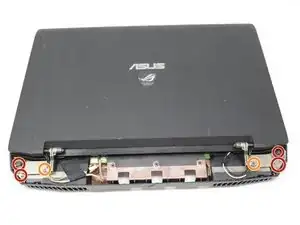

Снимите шесть винтов Phillips #2 длиной 8 мм, чтобы демонтировать дисплей.

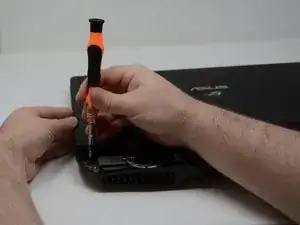

Снимите два винта Phillips #2 длиной 4 мм.

Снимите четыре резиновые заглушки, обведённые зелёным, на нижней части устройства.

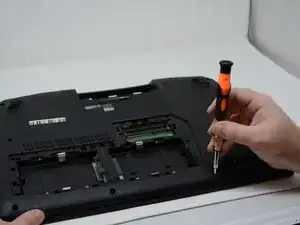

Снимите пять винтов Phillips #2 длиной 4 мм.

Снимите два винта Phillips #2 длиной 8 мм.

Снимите два винта Phillips #2 длиной 1 см.

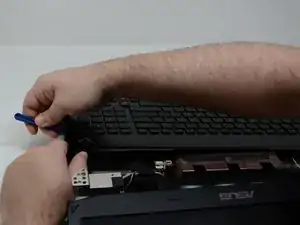

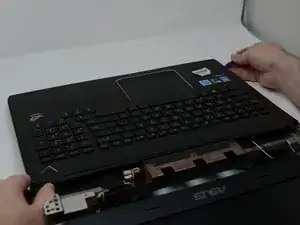

Подденьте клавиатуру по верхней стороне, как показано, чтобы снять её с корпуса.

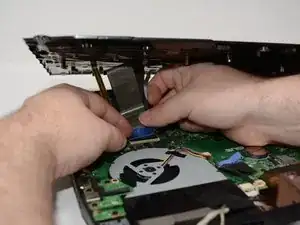

Отсоедините четыре разъёма с помощью инструмента для поддёва.

Клавиатура теперь отделена от основного блока компьютера.

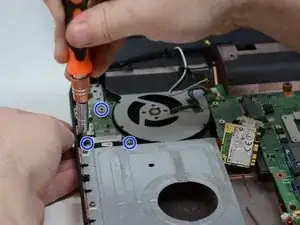

Сначала снимите два винта Phillips #2 длиной 7 мм, обведённых красным, чтобы отогнуть серебряную пластину.

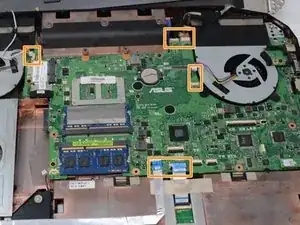

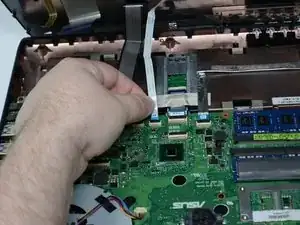

Отсоедините все разъёмы, показанные в оранжевых квадратах. Для мелких разъёмов может потребоваться пластиковый инструмент для вскрытия.

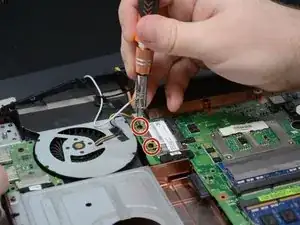

Снимите три винта Phillips #2 с маленькой беспроводной карты, расположенной в верхнем левом углу.

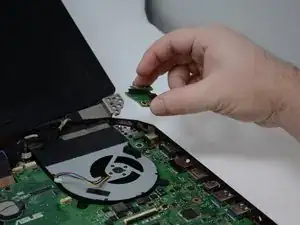

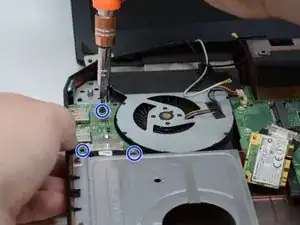

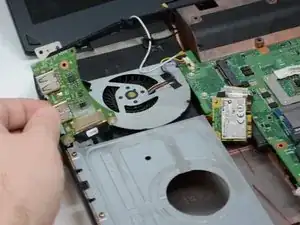

Снимите три винта Phillips #2 с маленькой платы кнопки питания в правом верхнем углу.

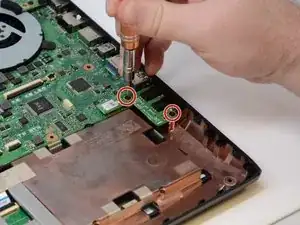

Снимите два винта Phillips #2 для аудиоплаты, расположенной в правом нижнем углу.

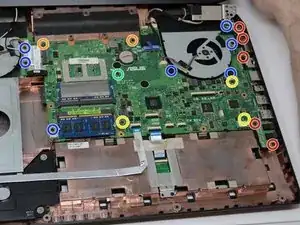

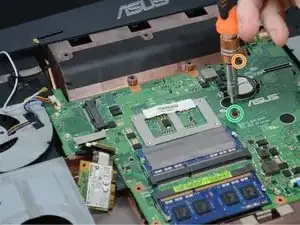

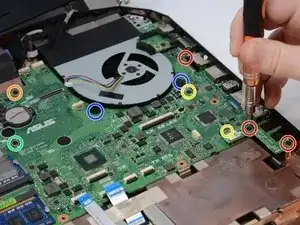

Снимите все винты Phillips #2 длиной 8 мм.

Снимите все винты Phillips #2 длиной 2 мм.

Снимите все винты Phillips #2 длиной 3 мм.

Снимите все винты Phillips #2 длиной 7 мм.

Снимите все винты Phillips #2 длиной 4 мм.

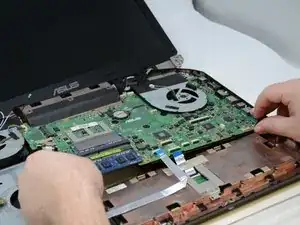

Когда все винты будут удалены, подденьте края печатной платы. Для доступа к краям может потребоваться пластиковый инструмент для вскрытия.
