Замена материнской платы Acer Chromebook R11 C738T-C44Z

Разместите ноутбук задней частью вверх.

Используйте крестовую отвертку Phillips #1, чтобы открутить одиннадцать винтов 3 мм.

Используйте инструмент для поддевания, чтобы аккуратно отстегнуть заднюю крышку, вставив его в зазор и продвигаясь по периметру.

Отключите разъём батареи от материнской платы. (Материнская плата — это группа проводов радужных цветов)

Используйте крестовую отвертку Phillips #1, чтобы открутить два винта 3 мм (по одному с каждой стороны батареи), которые фиксируют её на месте.

Извлеките батарею из держателя, потянув её вверх от устройства.

Пытайтесь снять её как можно осторожнее, чтобы не повредить материнскую плату.

Установите новую батарею и снова используйте крестовую отвертку Phillips #1, чтобы закрутить два винта 3 мм.

Отключите два антеннных кабеля (один чёрный и один белый), присоединённых к беспроводной карте.

Используйте крестовую отвертку Phillips #1, чтобы открутить единственный винт 3 мм, который фиксирует беспроводную карту.

Аккуратно сдвиньте беспроводную карту из её разъёма на материнской плате.

Отключите ленточный кабель светодиодной платы, аккуратно вытянув его.

Отключите кабель динамика.

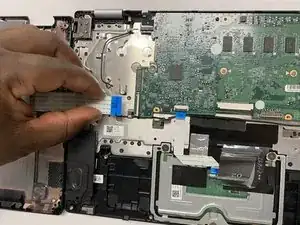

Отключите ленточный кабель клавиатуры.

Сдвигайте его аккуратно, чтобы не порвать.

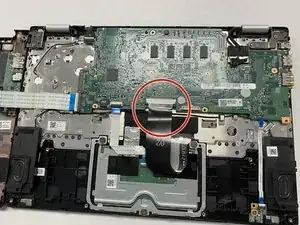

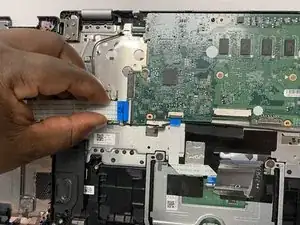

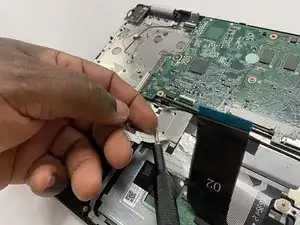

Отключите ленточный кабель дочерней платы, подняв белую защёлку и вытянув кабель из материнской платы.

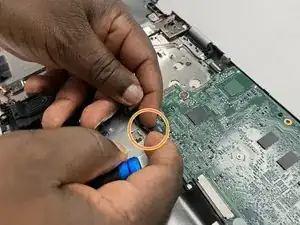

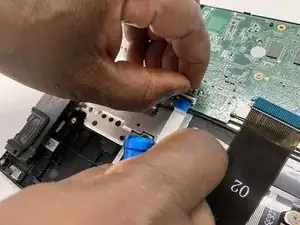

Отключите ленточный кабель тачпада, приподняв защёлку и вытянув его.

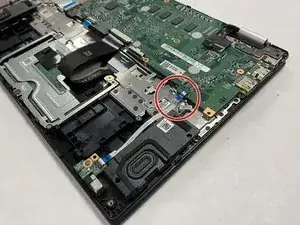

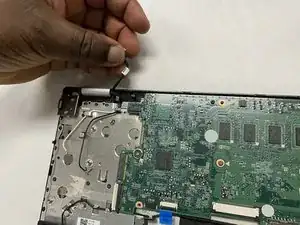

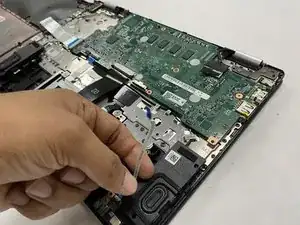

Отключите кабель датчика, вытянув его.

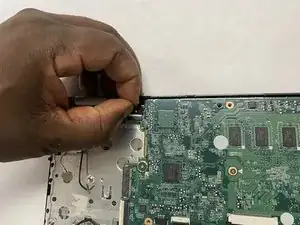

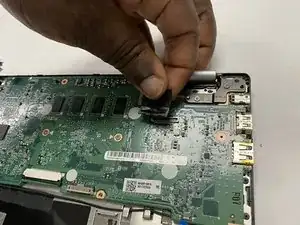

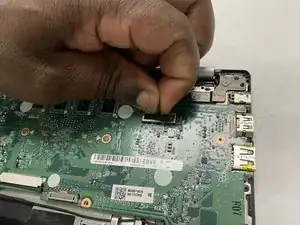

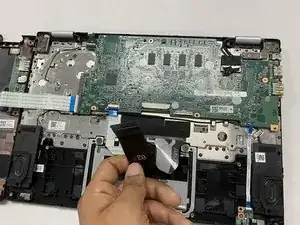

Отключите кабель ЖК-экрана, сжав его и приподняв с материнской платы.

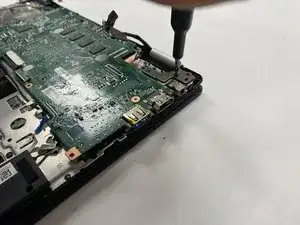

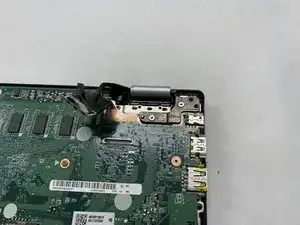

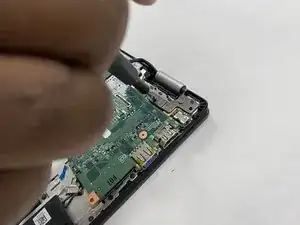

Используйте крестовую отвертку Phillips #1, чтобы открутить два винта 3 мм, удерживающих петлю.

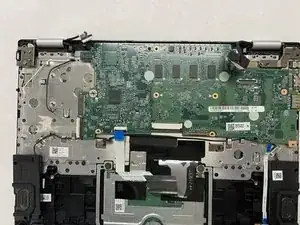

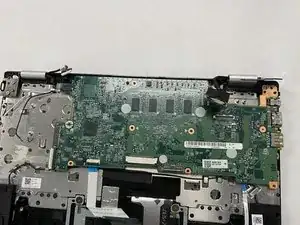

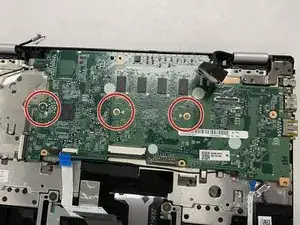

Используйте крестовую отвертку Phillips #1, чтобы открутить три винта 3 мм, фиксирующие материнскую плату.

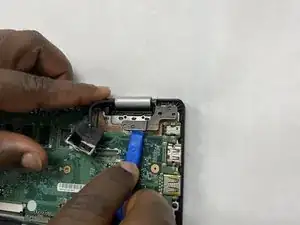

Просуньте инструмент для поддевания под защёлку петли, чтобы приподнять её.

Это нужно для освобождения материнской платы.

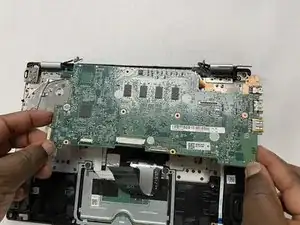

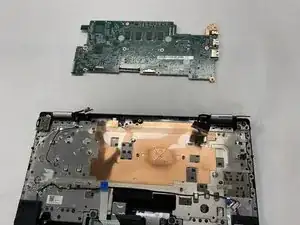

Крепко возьмите материнскую плату, чтобы поднять и вынуть её.
