Замена платы светодиодов Acer Chromebook R11 CB5-132T-C1LK
Если светодиоды Вашего Acer Chromebook R11 CB5-132T-C1LK работают некорректно, данное руководство поможет получить доступ к плате светодиодов и заменить её.
Шаг 1
Используя отвёртку с крестообразным шлицем, выкрутите одиннадцать винтов длиной 7,0 мм с нижней части Chromebook.
Шаг 2
Найдите стык по краю устройства.
Вставьте палец в зазор и отделите панель от устройства. При необходимости воспользуйтесь лопаткой.
Панель по-прежнему будет соединена с устройством внутренними проводами, поэтому действуйте осторожно. Лучше отложить панель в сторону, как только стык будет разорван.
Шаг 3

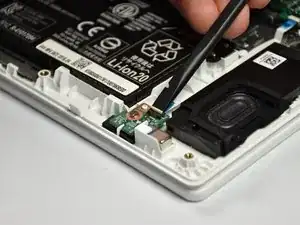

Используйте плоский конец лопатки, чтобы поднять фиксирующую скобу на разъёме ZIF платы светодиодов.

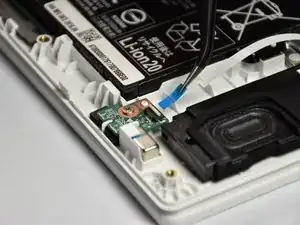

Пинцетом извлеките ленточный кабель из разъёма ZIF.
Шаг 4

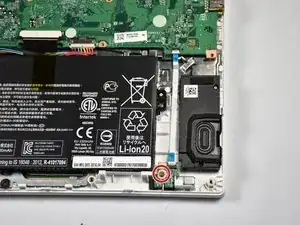

Выкрутите винт длиной 4,5 мм.
Рядом с чипом светодиода находится магнит, который может притягивать винт.
Шаг 5

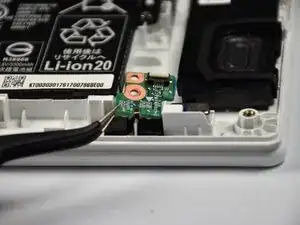

Извлеките плату светодиодов с помощью пинцета.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
