Замена вентилятора Acer Chromebook CP5-471-C0EX
Это руководство покажет, как снять вентилятор Acer Chromebook CP5-471-C0EX для замены или ремонта. Вентилятор и система охлаждения являются неотъемлемой частью компьютера. Неправильно работающий вентилятор может привести к замедлению работы системы или её полной остановке из‑за перегрева.
Перед началом убедитесь, что устройство выключено и отключено от источников питания.
Шаг 1

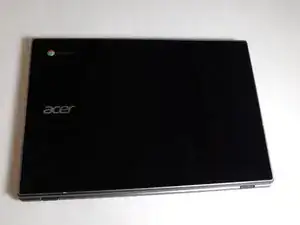

Выключите ноутбук перед началом работ.
Переверните ноутбук так, чтобы наклейки с моделью были обращены к потолку.
Шаг 2

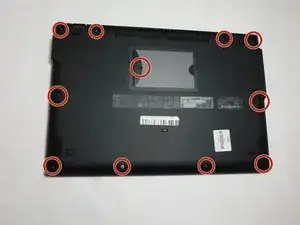

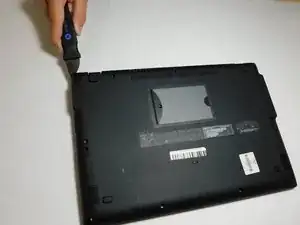

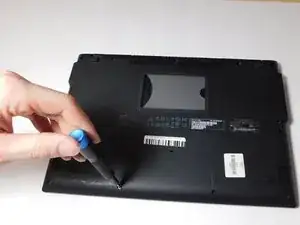

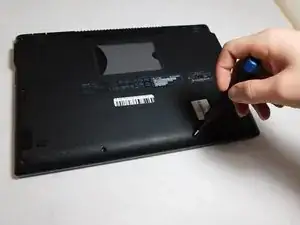

Снимите двенадцать винтов длиной 7 мм с задней крышки ноутбука с помощью отвертки Phillips #1.
Шаг 3

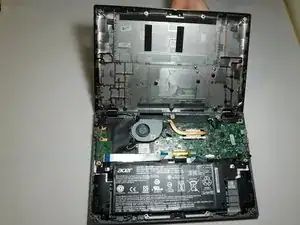

Используйте лопатку для поддевания, чтобы отделить нижнюю часть корпуса от ноутбука.
Осторожно, чтобы не деформировать и не треснуть корпус.
Шаг 4

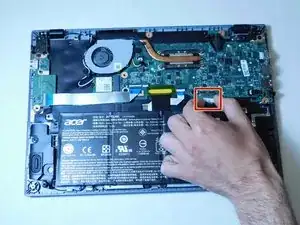

Осторожно отсоедините ленточный кабель, соединяющий аккумулятор и материнскую плату.
Шаг 5

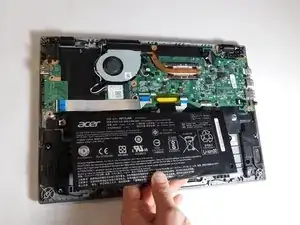

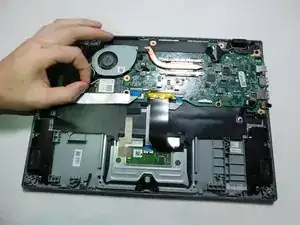

Поднимите аккумулятор руками и извлеките его из устройства.
Шаг 6

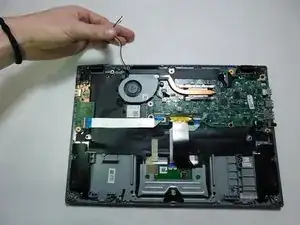

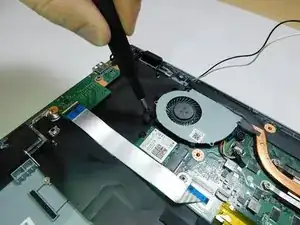

Аккуратно подтяните чёрный и белый кабели вверх, чтобы отсоединить их от модуля Wi‑Fi.
Шаг 7

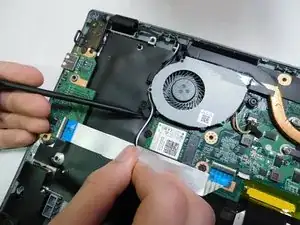

Размотайте провода модуля Wi‑Fi вдоль боковой части вентилятора.

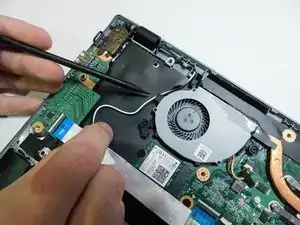

Провода нужно протянуть вниз и обвести через первую защёлку, как показано на втором изображении.
Протяните чёрный и белый кабели под вторую защёлку и отведите их от вентилятора.
Шаг 8
Отведите провода так, чтобы они не мешали.

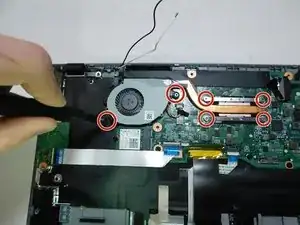

Ослабьте шесть винтов, крепящих вентилятор и радиатор.
Два винта, ближайших к вентилятору, нельзя полностью вывернуть из вентилятора, но они всё равно раскрутятся от корпуса.
Шаг 9

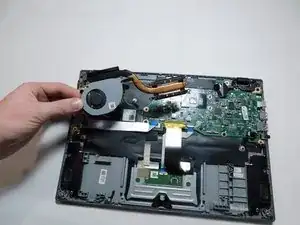

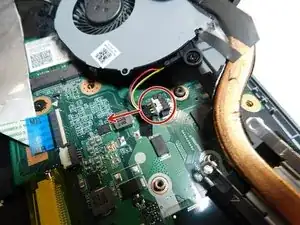

Осторожно приподнимите вентилятор в корпусе, но не вытаскивайте его полностью; остаётся ещё один подключённый кабель.

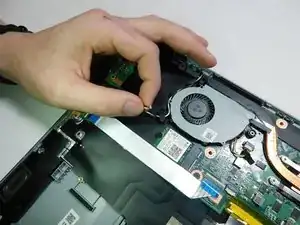

Вытащите кабель из разъёма на материнской плате.

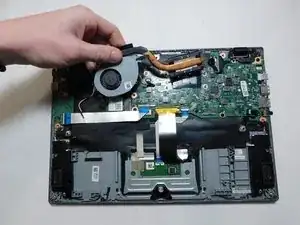

Извлеките вентилятор из ноутбука.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
