Замена динамиков Acer Chromebook R11 CB5-132T-C1LK
Динамики Chromebook можно снять довольно просто. Сами динамики не скрыты, но несколько проводов необходимо отвести в сторону, а также отсоединить соединение динамиков с платой.
Шаги простые, но с проводами всегда следует обращаться осторожно, так как они могут быть хрупкими.
Шаг 1
Используя крестовую отвертку, выкрутите все одиннадцать винтов 7,0 мм с нижней стороны Chromebook.
Шаг 2
Найдите стык вдоль кромки устройства.
Засуньте палец в паз и отделите панель от корпуса. При необходимости используйте лопатку.
Панель по-прежнему будет соединена с устройством внутренней проводкой, поэтому снимайте её с осторожностью. Лучше откинуть панель в сторону после того, как стык будет разъединён.
Шаг 3
Удалите два винта крестовой отверткой 4,5 мм, расположенных по бокам аккумулятора.
Шаг 4
Захватите разъём аккумулятора двумя пластиковыми монтажными инструментами.
Осторожно, но уверенно подденьте разъём и выведите его из гнезда, потянув в сторону аккумулятора.
При повторном подключении аккумулятора к материнской плате расположите красные провода ближе к краю устройства, а чёрные — к центру.
Шаг 5
Поднимите аккумулятор, потянув вверх.
Шаг 6

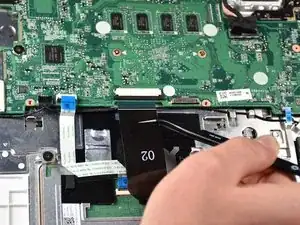

Поднимите фиксирующие язычки двух ZIF-разъёмов в вертикальное положение с помощью плоской части лопатки.
Отключите шлейфы от разъёмов, аккуратно вытянув их пинцетом.
Шаг 7

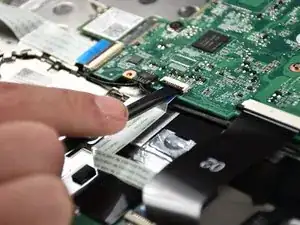

Отодвиньте обе стороны фиксатора трекпада с помощью узкого конца лопатки.

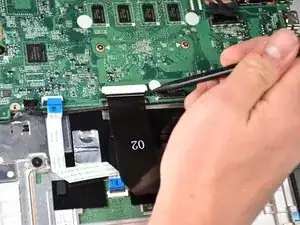

Отключите провод трекпада, аккуратно вытянув его из разъёма пинцетом.
Шаг 8

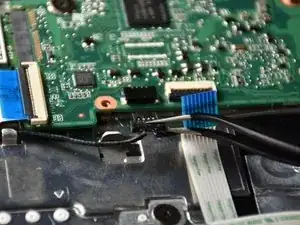

Отключите аудиоразъём от материнской платы пинцетом.
Обязательно тяните за штекер у основания, не дергая за провода, так как это может повредить устройство.
Шаг 9

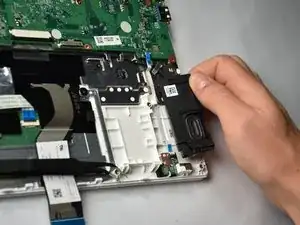

Снимите динамики с устройства вручную, отщёлкнув их.
Они держатся только на слабом клее и должны легко отойти.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
