Замена материнской платы Acer Chromebook CP5-471-C0EX
Если материнская плата ноутбука Acer Chromebook CP5-471-C0EX (также известного как Acer Chromebook 14) неисправна или повреждена, это может привести к зависаниям устройства, перезагрузкам, частым ошибкам или появлению «синего экрана смерти». В таком случае, скорее всего, потребуется замена материнской платы. Используйте данное руководство для её демонтажа и установки новой.
Функциональная материнская плата обеспечивает взаимодействие компонентов компьютера.
Перед началом работы обязательно выключите устройство и отключите его от всех источников питания.
Шаг 1
Осторожно отсоедините ленточный кабель, соединяющий аккумулятор и материнскую плату.
Шаг 2

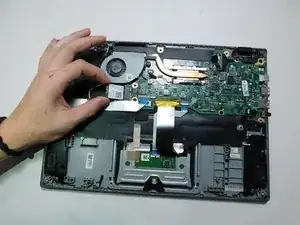

Аккуратно поднимите аккумулятор и извлеките его из устройства.
Шаг 3

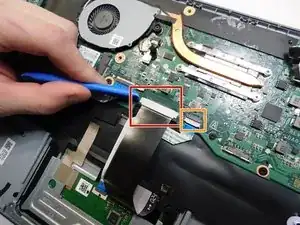

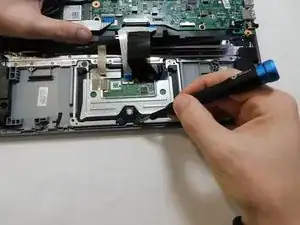

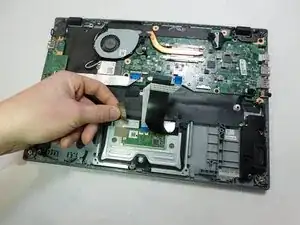

Отсоедините широкий чёрный ленточный кабель от материнской платы с помощью инструмента iFixit для вскрытия.

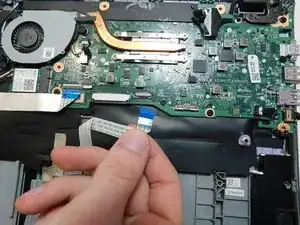

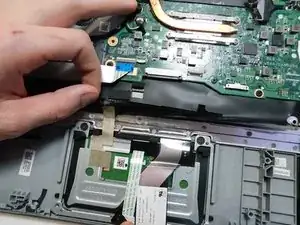

Отсоедините ленточный кабель с синим наконечником от материнской платы.
Будьте осторожны, чтобы не повредить материнскую плату при отсоединении ленточных кабелей.
Шаг 4

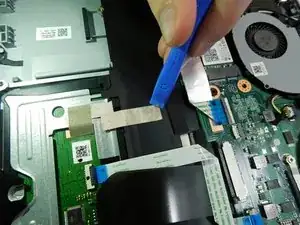

Удалите золотую ленту, соединяющую тачпад с пластиковой перегородкой, с помощью инструмента iFixit для вскрытия.

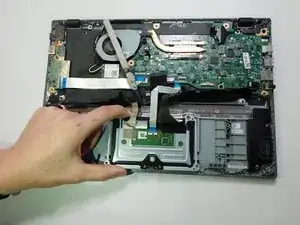

Отогните назад чёрную пластиковую перегородку, разделяющую материнскую плату и тачпад.
Шаг 5

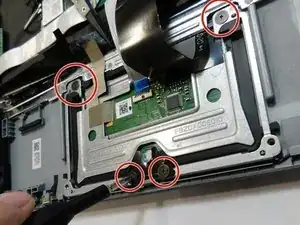

Отвинтите четыре винта длиной 3 мм, крепящих тачпад, с помощью отвёртки Phillips #1.
Шаг 6

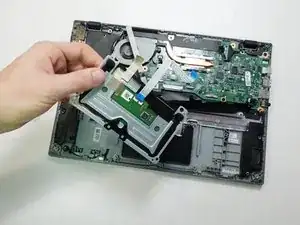

Осторожно извлеките тачпад из устройства.
Шаг 7
Аккуратно потяните вверх чёрный и белый кабели, чтобы отключить их от платы Wi-Fi.
Шаг 8

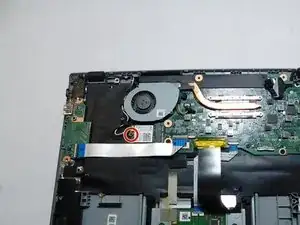

Отвинтите один винт длиной 3 мм с помощью отвёртки Phillips #1.
Шаг 9

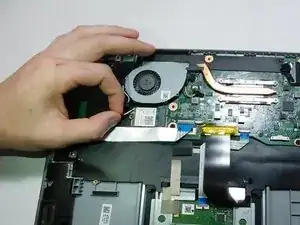

Аккуратно потяните плату беспроводной связи от материнской платы, чтобы извлечь её.
Шаг 10
Аккуратно потяните вверх чёрный и белый кабели, чтобы отключить их от платы Wi-Fi.
Шаг 11
Размотайте провода платы Wi-Fi от боковой стороны вентилятора.
Провода необходимо протянуть вниз и обвести вокруг первого крючка, как показано на втором изображении.
Протяните чёрные и белые кабели под вторым крючком и отведите от вентилятора.
Шаг 12
Отведите провода в сторону.

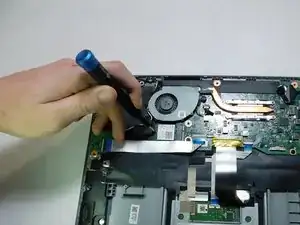

Ослабьте шесть винтов, крепящих вентилятор и радиатор.
Два винта, находящиеся ближе всего к вентилятору, нельзя полностью вынуть из вентилятора, но их можно ослабить в корпусе.
Шаг 13
Аккуратно приподнимите вентилятор из корпуса, но не извлекайте его полностью — один кабель всё ещё подключён.
Отключите кабель от разъёма на материнской плате.
Извлеките вентилятор из ноутбука.
Шаг 14

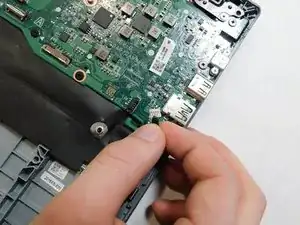

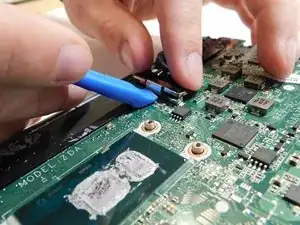

Нажмите на боковые стороны разъёма, чтобы аккуратно отсоединить кабель динамика от материнской платы.
Шаг 15

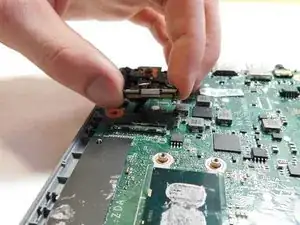

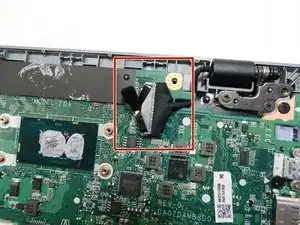

Используйте инструмент iFixit для вскрытия, чтобы отжать шлейф дисплея от материнской платы.
Шаг 16

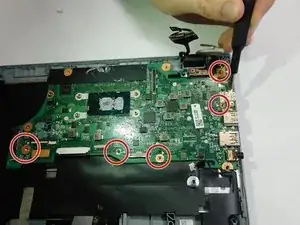

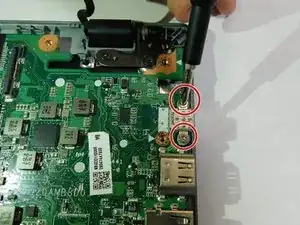

Отвинтите семь винтов длиной 3 мм, крепящих материнскую плату, с помощью отвёртки Phillips #1.
Шаг 17

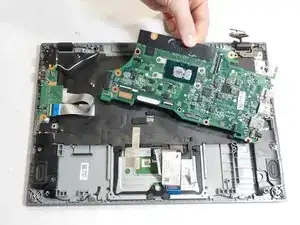

Извлеките материнскую плату из ноутбука.
Завершение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
