Замена материнской платы Acer Chromebook R11 CB5-132T-C1LK

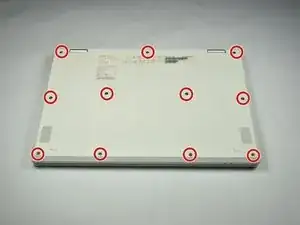

Отверткой Phillips удалите все одиннадцать винтов 7,0 мм с нижней части Chromebook.

Найдите шов вдоль кромки устройства.

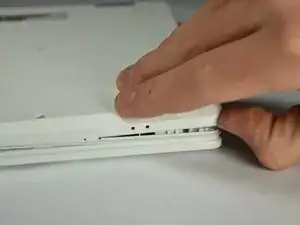

Заставьте палец в зазор и отделите панель от корпуса. При необходимости используйте лопатку.

Панель всё ещё будет соединена с устройством внутренними проводами, поэтому снимайте её осторожно. После разъединения шва лучше откинуть панель в сторону.

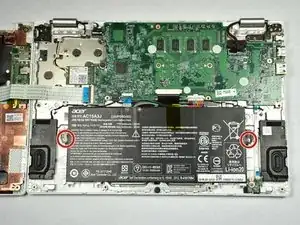

Удалите два винта Phillips 4,5 мм, расположенных по бокам аккумулятора.

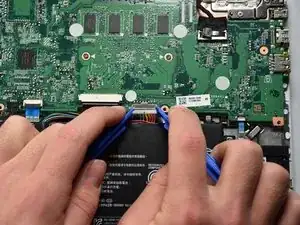

Захватите разъём аккумулятора двумя пластиковыми инструментами для вскрытия.

Осторожно, но твёрдо отсоедините разъём от гнезда, потянув его в сторону аккумулятора.

При повторном подключении аккумулятора к материнской плате разместите красные провода ближе к краю устройства, а чёрные провода — ближе к центру.

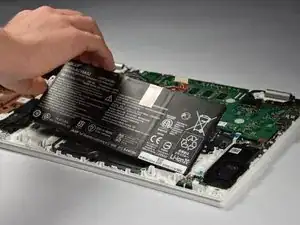

Поднимите аккумулятор, потянув вверх.

Разместите ноутбук так, чтобы сторона с материнской платой находилась дальше от вас в альбомной ориентации.

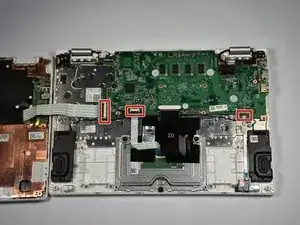

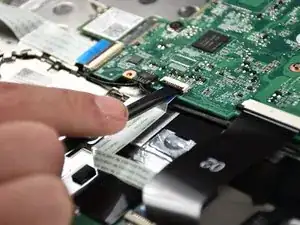

Используйте плоский конец лопатки, чтобы приподнять фиксирующие защёлки ZIF, удерживающие три маленьких ленточных кабеля.

Вытяните запирающий механизм ZIF-разъёма тачпада узким концом лопатки.

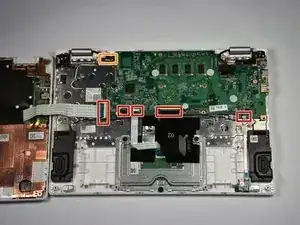

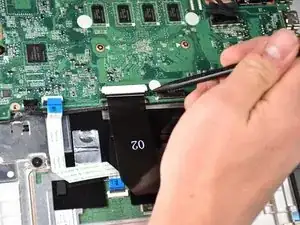

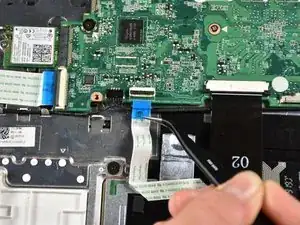

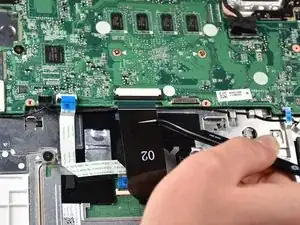

Пинцетом вытяните пять ленточных кабелей в нижней части материнской платы из их гнёзд.

Пинцетом вытяните одиночный кабель в верхнем левом углу материнской платы из его гнезда.

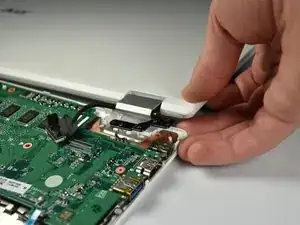

Снимите разъём экрана с материнской платы, потянув прямо вверх за чёрные защёлки.

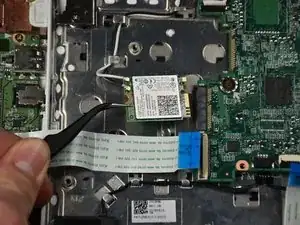

Удалите винт 2,0 мм с модуля Wi‑Fi.

Выдвиньте модуль Wi‑Fi из разъёма с помощью пинцета.

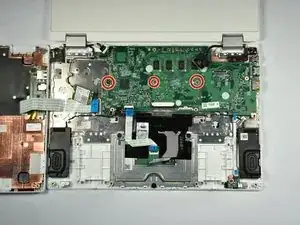

Удалите два винта 4,5 мм и один винт 2,0 мм посередине материнской платы.

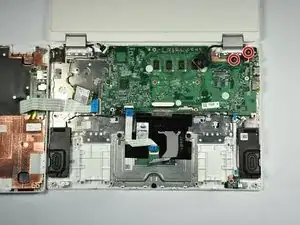

Открутите два винта 4,5 мм с правой верхней металлической планки, прикреплённой к материнской плате.

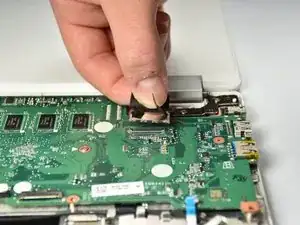

Поднимите правый угол вверх, чтобы снять металлические планки с материнской платы.

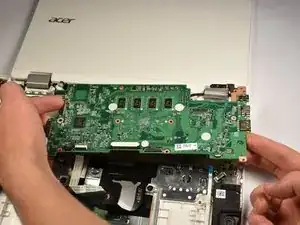

Поднимите материнскую плату вверх, чтобы полностью извлечь её из корпуса.
