Acer Chromebook R11 C738T-C44Z Замена динамиков
Следуйте этому руководству, если нужно заменить динамики в Вашем Acer Chromebook R11 C738T-C44Z. Если звук в динамиках прерывается или отсутствует вовсе, пришло время их заменить. Вот инструкция, как это сделать.
Перед началом убедитесь, что ноутбук выключен и сброшена остаточная энергия.
Шаг 1
Положите ноутбук задней стороной вверх.

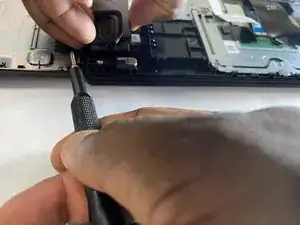

Отверткой Phillips #1 удалите одиннадцать винтов 3 мм.
Используйте лопатку для аккуратного поддевания задней крышки: вставьте её в шов и обходите по периметру.
Шаг 2

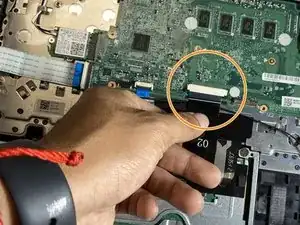

Отключите разъём батареи от материнской платы. (Материнская плата — группа проводов в радужных цветах)
Отверткой Phillips #1 удалите два винта 3 мм (по одному с каждой стороны батареи), фиксирующих её.
Шаг 3

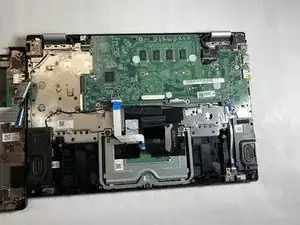

Извлеките батарею из держателя, потянув её вверх от устройства.
Пытайтесь извлекать максимально аккуратно, чтобы не повредить материнскую плату.
Шаг 4
Установите новую батарею и снова используйте отвертку Phillips #1 для закрепления двух винтов 3 мм.
Шаг 5
Осторожно отсоедините ленту светодиодной платы, подключённую к материнской плате.
Шаг 6

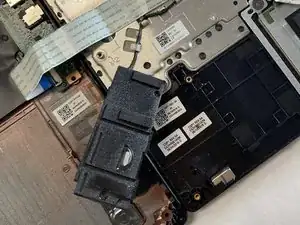

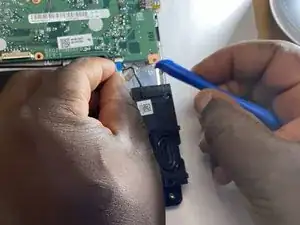

Осторожно подденьте динамик с помощью лопатки или инструмента для вскрытия, чтобы снять его.
Он приклеен, поэтому возможно потребуется приложить усилие.
Отвертки не следует использовать в качестве поддевательных инструментов — это может повредить чувствительные компоненты.
Повторите ту же процедуру для другого динамика.
Шаг 7
Используйте инструмент для вскрытия, чтобы отключить кабель динамика от материнской платы.

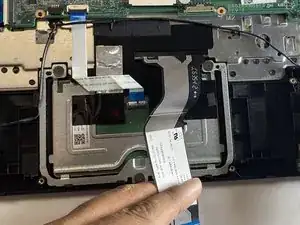

Отключите ленточный кабель клавиатуры от материнской платы.
Шаг 8

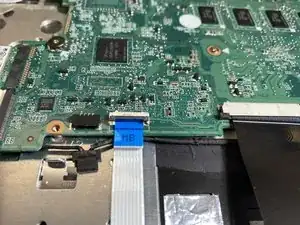

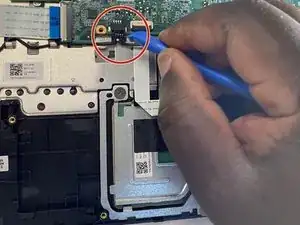

Используя инструмент для вскрытия, разблокируйте и отключите кабель тачпада.
Шаг 9

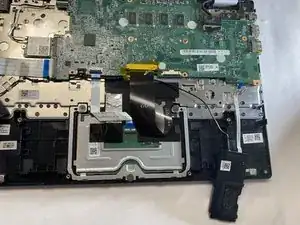

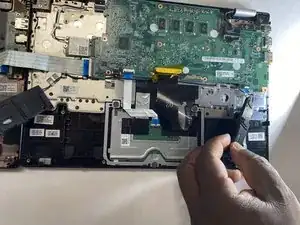

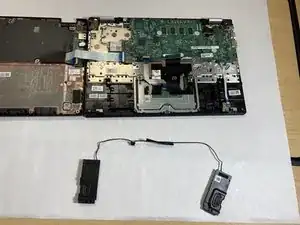

Аккуратно приподнимите динамики и извлеките кабель из системы.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
