Замена материнской платы Acer Chromebook CB3-131-C3KD

Перед началом убедитесь, что ноутбук выключен.

Отвинтите и извлеките (11) одиннадцать винтов с головкой J0 длиной 4 мм на нижней панели ноутбука с помощью крестовой отвертки JIS #0.

Используйте пластиковый инструмент для вскрытия, чтобы снять заднюю крышку.

Осторожно, чтобы не повредить гибкий шлейф, соединяющий заднюю крышку с ноутбуком.

Отвинтите (2) два винта с крестовой головкой J0 длиной 3 мм, удерживающие аккумулятор на месте.

Отключите аккумулятор от материнской платы.

Осторожно отсоединяйте кабель параллельно плате, а не под углом. В противном случае вы можете повредить разъём.

Аккуратно приподнимите аккумулятор с одной стороны, затем выньте его из ноутбука.

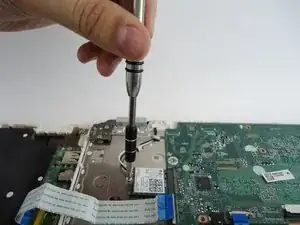

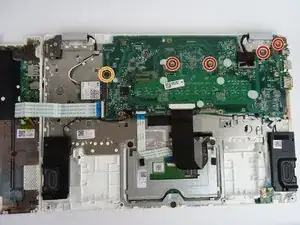

Отвинтите (4) четыре винта с головкой J0 длиной 3,0 мм, крепящие материнскую плату.

Отвинтите (1) один винт длиной 7,0 мм в центре материнской платы.

Разблокируйте защёлки на трёх белых ленточных кабелях, затем потяните, чтобы отсоединить их от материнской платы.

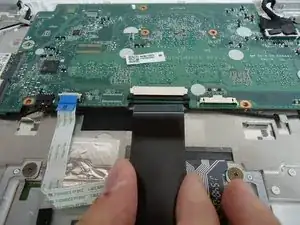

Сдвиньте защёлку вперёд и вытащите чёрный ленточный кабель.

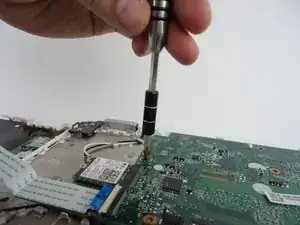

Отвинтите винт 4,0 мм, удерживающий модуль Wi‑Fi, с помощью отвертки JIS #0.

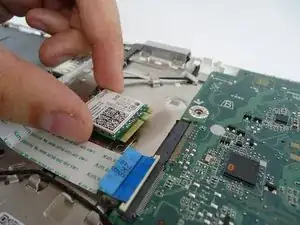

Вытащите модуль Wi‑Fi, потянув его параллельно корпусу Chromebook.

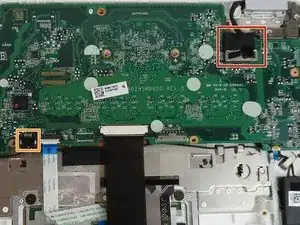

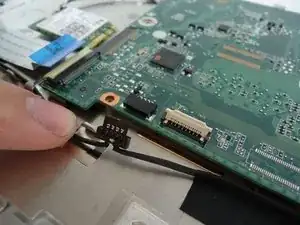

Чтобы извлечь обычный кабель возле петли, подденьте его с одной стороны.

Чтобы извлечь обычный кабель в верхней части материнской платы, потяните его параллельно плате.

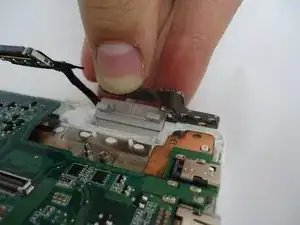

Откройте петлю, отгибая её назад.

Осторожно, чтобы не повредить гибкий шлейф, соединяющий заднюю крышку с ноутбуком.

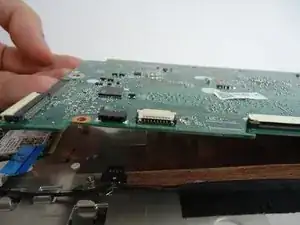

Снимите материнскую плату, подойдя к ней сверху и приподняв.
