Замена динамиков Acer Chromebook CB3-131-C3KD
Используйте это руководство для замены динамиков в вашем устройстве.
Шаг 1
Перед началом убедитесь, что ноутбук выключен.
Открутите и снимите (11) одиннадцать винтов с головкой J0, длиной 4 мм, на нижней стороне ноутбука с помощью отвертки JIS #0.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы снять заднюю крышку.
Будьте осторожны, чтобы не повредить ленточный кабель, соединяющий заднюю крышку с ноутбуком.
Шаг 3
Открутите (2) два винта с крестообразной головкой Phillips J0, длиной 3 мм, которые фиксируют аккумулятор.
Шаг 4

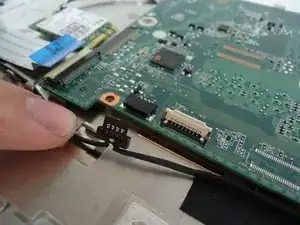

Отключите аккумулятор от материнской платы.
Аккуратно отсоединяйте кабель параллельно плате, не под углом. В противном случае вы можете повредить разъем.
Шаг 5
Аккуратно подденьте аккумулятор за один край, затем выньте его из ноутбука.
Шаг 6

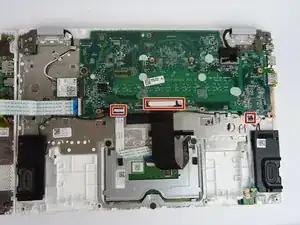

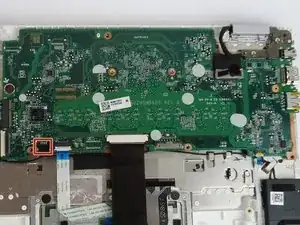

Отключите три ленточных кабеля от материнской платы.
Шаг 7

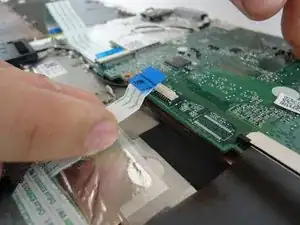

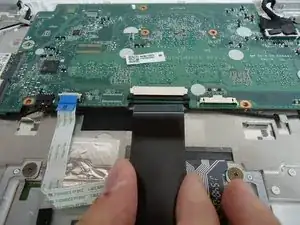

Отсоедините кабель, разместив большие пальцы на каждой защёлке и разблокировав кабель, оттянув защёлки в стороны.
Шаг 8

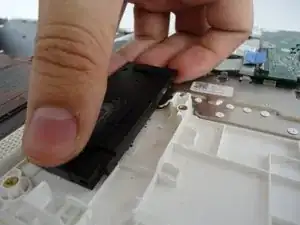

Снимите динамики, поместив указательный палец сверху и большой палец снизу динамиков.

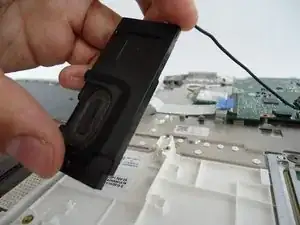

Отклейте динамики от основания — они закреплены на клее.
Шаг 9

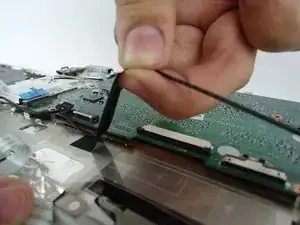

Отклейте черный провод, соединяющий два динамика, от ленты‑велкро, расположенной в середине между динамиками.

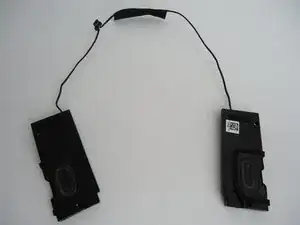

Удалите динамики из ноутбука.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
