Замена сенсорной панели Acer Chromebook CB0311-1H-C1MX
В данном руководстве приведена пошаговая инструкция по замене неисправной сенсорной панели на ноутбуке Acer Chromebook CB0311-1H-C1MX. Сенсорная панель реагирует на прикосновения и выполняет функции мыши или курсора. Если панель не реагирует или работает с ошибками, её замена может потребоваться.
Перед заменой сенсорной панели убедитесь в наличии обновлений драйверов, а также проверьте настройки чувствительности устройства, которые возможно потребуется скорректировать.
Перед началом работ убедитесь, что устройство отключено от сети и полностью обесточено.
Шаг 1
Используя отвёртку JIS #1, открутите одиннадцать винтов длиной 6,6 мм с задней крышки.
Шаг 2
Начиная с петель, воспользуйтесь инструментом iFixit для вскрытия, чтобы аккуратно открыть заднюю крышку.
Продолжайте использовать инструмент iFixit вдоль всего периметра корпуса.
Шаг 3
Используя отвёртку JIS #1, открутите все четыре винта длиной 4,8 мм, фиксирующие аккумулятор.
Шаг 4
Аккуратно нажмите с обеих сторон серебристого разъёма, чтобы он больше не перекрывал кабель аккумулятора.
Отсоедините кабель аккумулятора, потянув его прямо наружу.
Этот компонент называется плоский разъём.
Шаг 5
Поднимите и извлеките аккумулятор из ноутбука.
Шаг 6

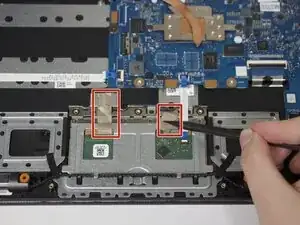

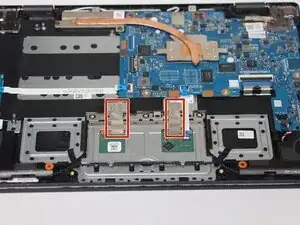

Снимите чёрную изоляционную плёнку, закрывающую кабель, соединяющий сенсорную панель с материнской платой.
Шаг 7

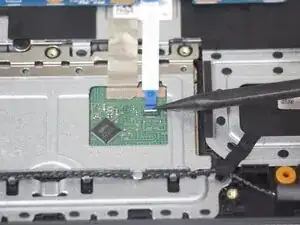

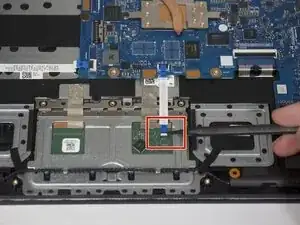

Используя лопатку, поднимите белую защёлку с шарниром, которая фиксирует кабель сенсорной панели.

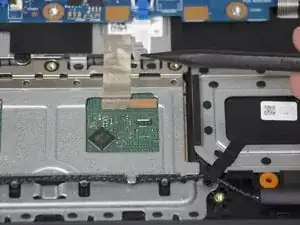

Разъедините кабель от сенсорной панели, потянув его вверх пальцами или с помощью лопатки.
Шаг 8

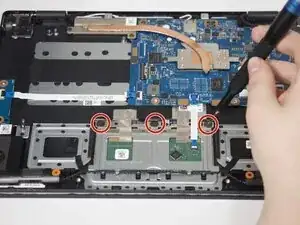

Открутите все три винта длиной 2,3 мм с помощью отвёртки JIS #00.

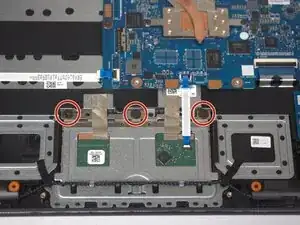

Винты могут быть закрыты плёнкой. Снимите плёнку, чтобы раскрыть доступ к винтам.
Шаг 9

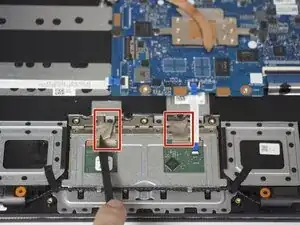

Отклейте или снимите два кусочка серой плёнки, удерживающих сенсорную панель на месте.
Шаг 10

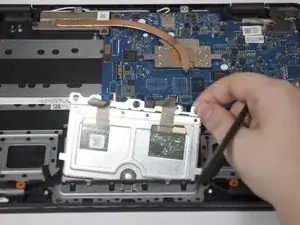

Осторожно поднимите и извлеките сенсорную панель.
Завершение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
