Замена материнской платы в ноутбуке Acer Chromebook CB3-431-C5EX

Работа с включённым устройством может привести к поражению электрическим током. Убедитесь, что устройство выключено и отключено от сети, прежде чем начинать работу.

Переверните устройство так, чтобы нижняя панель была обращена к вам.

Открутите восемь шурупов по 4 мм с помощью отвёртки Phillips №0.

Открутите два шурупа по 6 мм с помощью отвёртки Phillips №0.

Вставьте пластиковый инструмент для вскрытия в зазор между нижней панелью и боковой частью ноутбука.

Аккуратно подденьте панель, поднимая и отгибая её, перемещая пластиковый инструмент по периметру зазора, пока панель не отойдёт.

Крышка фиксируется несколькими защёлками.

Снимите нижнюю панель и отложите её в сторону.

Открутите два шурупа по 4 мм с помощью отвёртки Phillips №0 по бокам батарейного блока, чтобы освободить его.

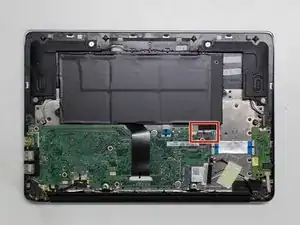

Отсоедините закреплённый лентой белый 8-контактный кабель в правом нижнем углу батарейного блока.

Используйте ноготь, чтобы потянуть за небольшие выступы по бокам разъёма.

Осторожно поднимите весь батарейный блок из ноутбука.

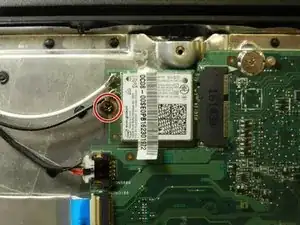

Открутите шуруп длиной 4,7 мм с платы Wi-Fi с помощью отвёртки Phillips №0.

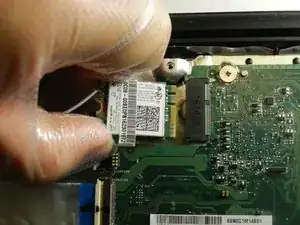

Извлеките плату Wi-Fi из ноутбука.

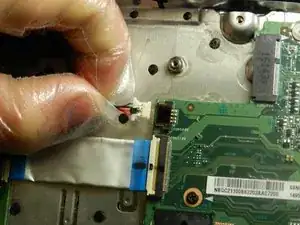

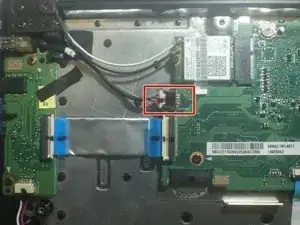

Отключите чёрный провод, соединяющий маленькую печатную плату с материнской платой.

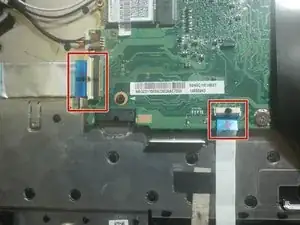

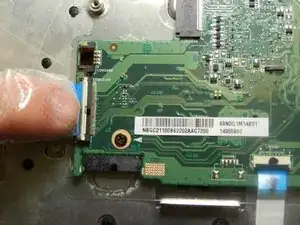

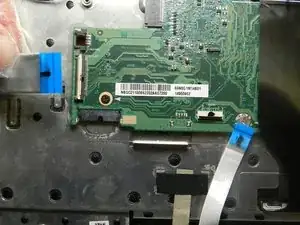

Поднимите белые и чёрные защёлки и вытяните шлейфы из разъёмов.

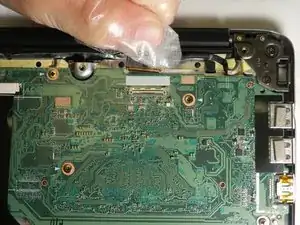

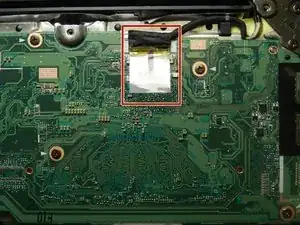

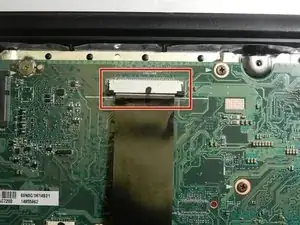

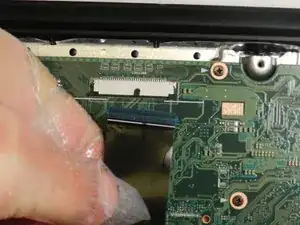

Осторожно извлеките адаптер дисплея из материнской платы.

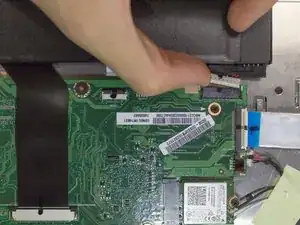

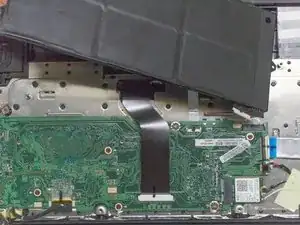

Снимите чёрную перемычку, соединяющую материнскую плату с клавиатурой.

Открутите пять шурупов длиной 4,7 мм от материнской платы с помощью отвёртки Phillips №0.

Открутите два шурупа длиной 4,5 мм от материнской платы с помощью отвёртки Phillips №0.

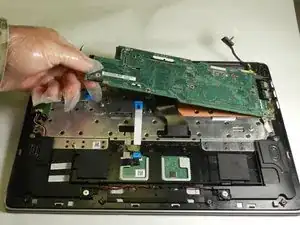

Осторожно извлеките материнскую плату из ноутбука.
