Замена аудиоджека на Acer Chromebook CB3-111-C8UB
Эта инструкция проведет вас через шаги по снятию задней крышки ноутбука и доступу к микросхеме, содержащей аудиоджек и один из USB-портов. Будьте осторожны: при снятии пластикового корпуса с задней части Chromebook не повредите провод, соединяющий пластиковый корпус с самим Chromebook.
Шаг 1

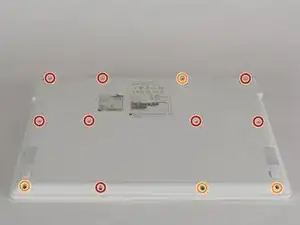

Поверните ноутбук дном вверх так, чтобы петли находились на стороне, дальше от вас.
Удалите восемь винтов длиной 8 мм с помощью отвёртки Philips #1.
Удалите четыре винта длиной 4,5 мм с помощью отвёртки Philips #1.
Шаг 2

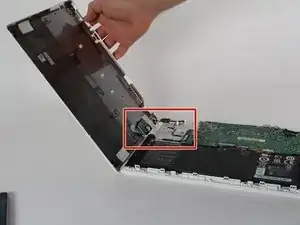

Существует провод, соединяющий обе части ноутбука, с внутренней стороны, слева, будьте осторожны, чтобы не повредить его.

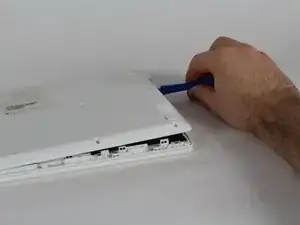

Используйте пластиковый инструмент для вскрытия, чтобы приподнять и удалить пластиковую основу от остальной части ноутбука. Начните с правой стороны и двигайтесь влево.
Установите пластиковую основу рядом с ноутбуком, открыв её, как книгу.
Шаг 3

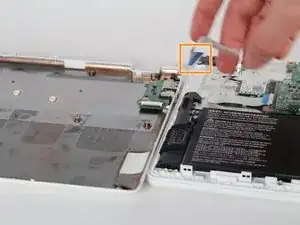

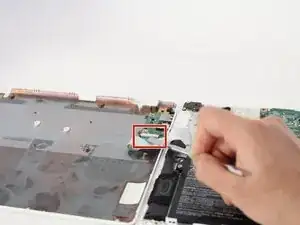

Приподнимите маленький белый ZIF-разъем с помощью ногтя или металлической лопатки.

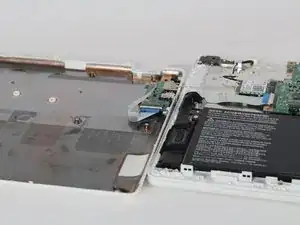

Потяните за синий язычок, чтобы удалить шлейф.
Шлейф прилип к пластике, поэтому потребуется немного усилий для его снятия.
Шаг 4

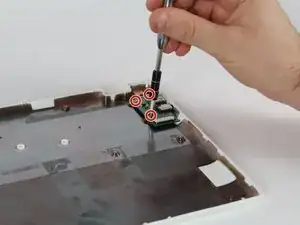

Удалите три винта длиной 4,5 мм с помощью отвёртки Philips #1.

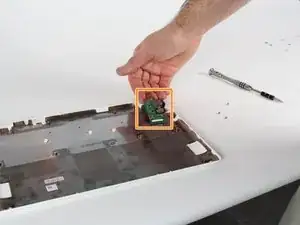

Теперь удалите микросхему.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
